上车液压管路 Hydraulic Piping (314004947)

XE470CK 液压挖掘机零件图册 / Parts Catalog

---

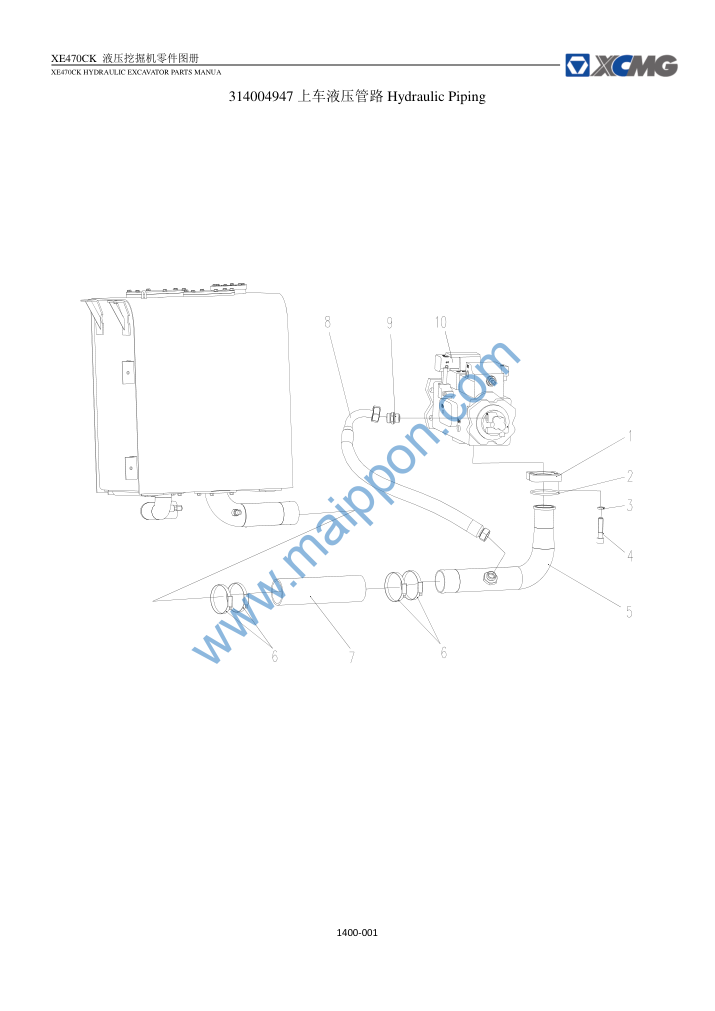

1400-001

Contact: maipponxcmg@yeah.net

314000280   法兰盘 Flange

801138349   O形圈 82.5×3.55 O-Ring

805338263   垫圈 16（达克罗）Washer

805139922   螺钉 M16×55 10.9（达克罗）Screw *5 314002743 吸油管 Pipe 1 J *6 800141624 卡箍 Clamp 4 *7 314002742 吸油胶管 Hose 1 J

803172219   软管总成 Hose

803172165   接头 Joint *10 803012574 泵 Pump 1 注： J：表示“组合使用”，吸油管314002743和吸油胶管314002742配套更换。

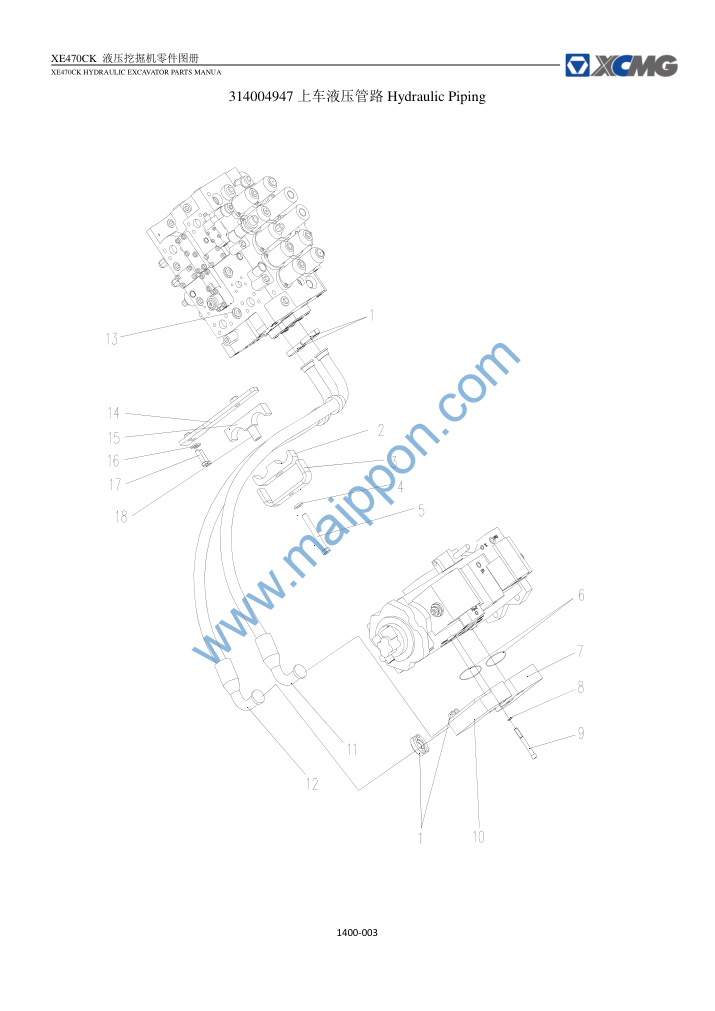

1400-003

Contact: maipponxcmg@yeah.net

803164323   法兰组件 Flange

314001135   管夹 Clamp *3 314001137 压板 Pressing Plate 1 *4 329900304 加厚平垫圈 Washer 1 *5 805046670 螺栓 M16×130 1 10.9（达克罗）Bolt

801138352   O型圈32.92×3.53 O-Ring *7 314002826 A1过渡块总成 Block 1

805338280   垫圈 12（达克罗） Washer

805139884   螺钉 M12×80 10.9（达克罗）Screw *10 314002829 A2过渡块总成 Block 2 *11 803304305 软管总成 Hose 1 *12 803304306 软管总成 Hose 1 *13 803081593 主阀 Valve 1 *14 314004526 支架 Bracket 1 #

314001136   管夹 Clamp

329900303   加厚平垫圈 Washer

805006414   螺栓 M12×45 10.9（达克罗）Bolt *18 314003427 钢套 Steel Tube 1 # 注： #：表示该页零件表中新增加的零件。

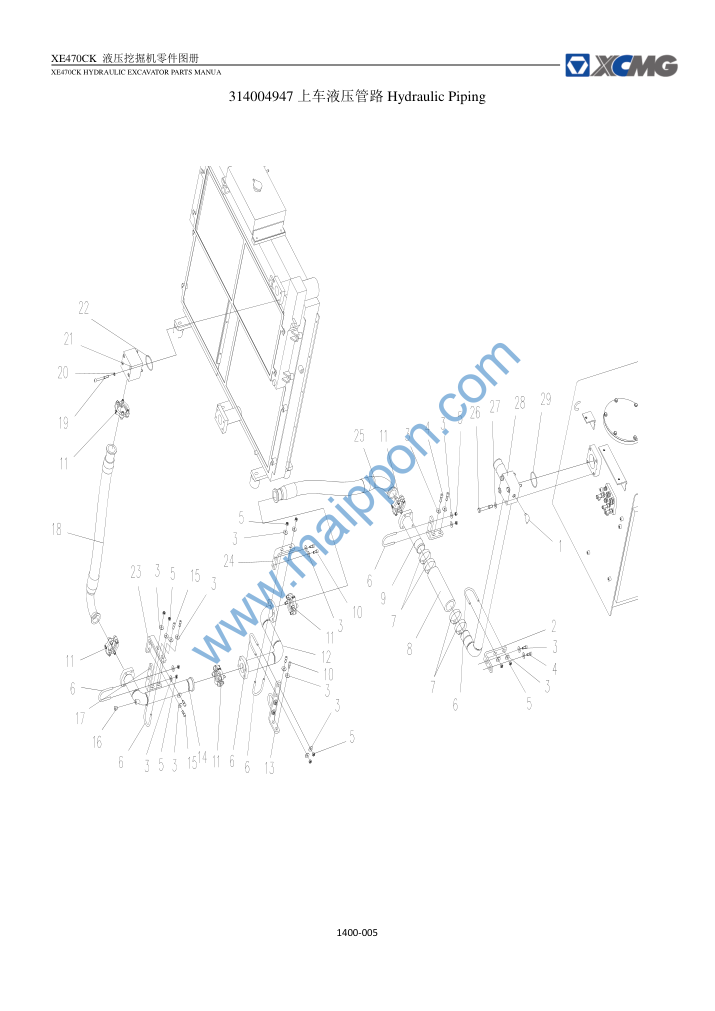

1400-005

Contact: maipponxcmg@yeah.net

803506009   发讯器 Annunciator 1 #

314000263   支架 Bracket 2 #

329900297   加厚大垫圈 Washer

805139765   螺钉 M10×35 Bolt 10.9（达克罗）

805238371   螺母 M10 Nut 10（达克罗）

314000260   U形螺栓 Bolt 6 #

801905547   卡箍 Clip 4 #

314002741   回油胶管 Hose 1 #

314001963   回油钢管 Pipe 1 #

805139858   螺钉 M10×25 Bolt 10 .9（达克罗）

803164258   法兰组件 Flange

314001161   回油钢管 Pipe

314010112   796 支架 Bracket

314001156   回油钢管 Pipe

805139764   螺钉 M10×25 Bolt 10 .9（达克罗）

803172170   堵头 Plug

314000381   支架 Bracket

803189522   软管总成 Hose

805139868   螺钉 M10×100 Bolt 10.9（达克罗）

805338260   垫圈 10（达克罗）Washer

314001115   过渡块 Block

803308783   O形圈 73×3.55 O-Ring

314002946   支架 Bracket

314000263   支架 Bracket

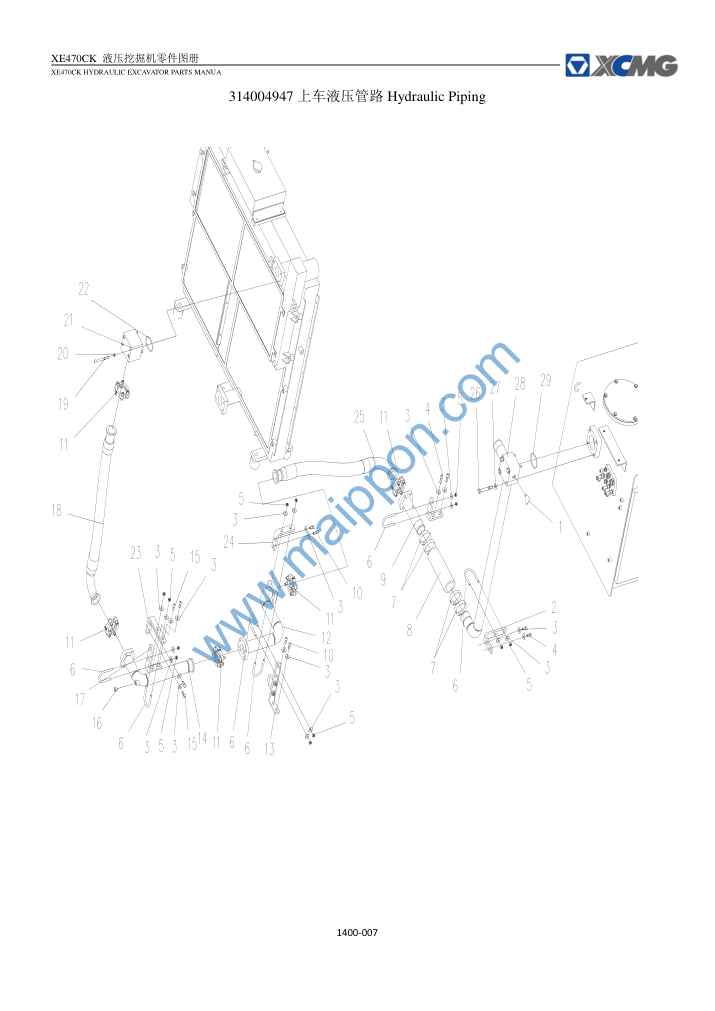

1400-007

Contact: maipponxcmg@yeah.net

803177281   软管总成 Hose

805046659   螺栓 M14×100 Bolt 10.9（达克罗）

805338283   垫圈 14 300HV Washer （达克罗）

314001951   回油钢管 Pipe 1 #

801138366   O形圈 90×3.55 O-Ring 1 # 注： #：表示该页零件表中新增加的零件。

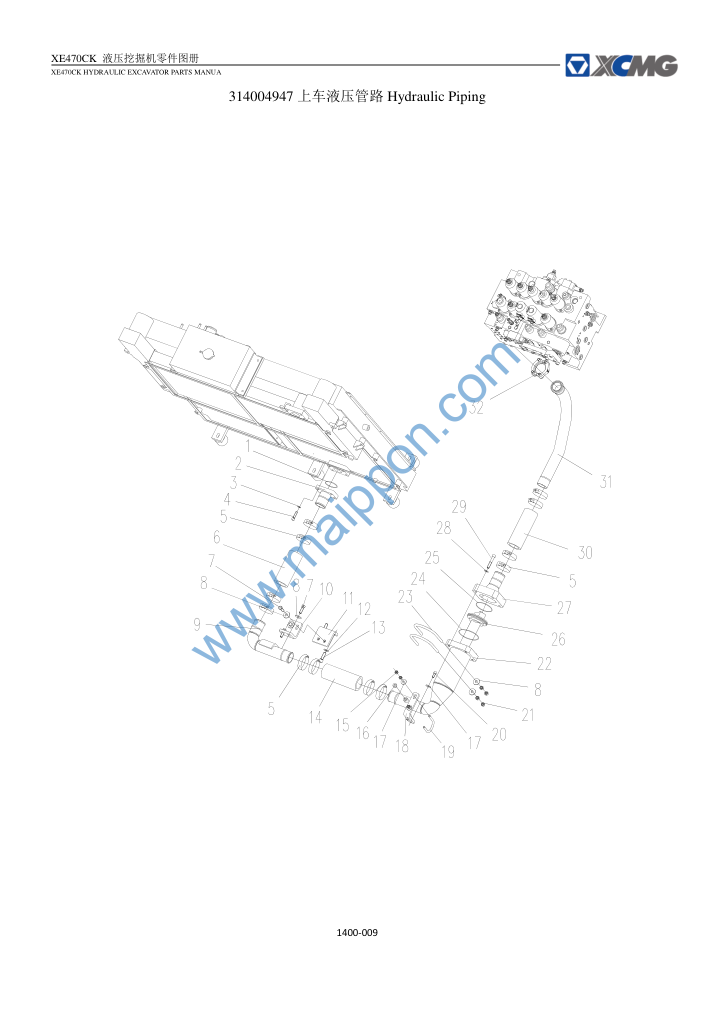

1400-009

Contact: maipponxcmg@yeah.net

801138358   O形圈63×3.55-S O-Ring

314002804   回油钢管 Steel Tube

329900302   加厚平垫圈 Washer

805139929   螺钉 M10×40 10.9（达克罗）Screw

801905547   卡箍 Clip

314002818   回油胶管 Hose

805006287   螺栓 M12×40 10.9（达克罗）Bolt

329900298   加厚大垫圈 Washer

314002809   回油钢管 Steel Tube

314002808   支架 Bracket

314002965   支架 Bracket

805338283   垫圈 14（达克罗）Washer

805139888   螺钉 M14×40 10.9（达克罗）Screw

314002967   回油胶管 Hose

805238371   螺母M10 10（达克罗）Nut

803172170   堵头 Plug

329900297   加厚大垫圈 Washer

314000263   支架 Bracket

314000260   U形螺栓 U-Bolt

805139858   螺钉 M10×25 10.9（达克罗）Screw

805238372   螺母 M12 10（达克罗）Nut

314002813   回油钢管 Steel Tube

314002802   U形螺栓 U-Bolt

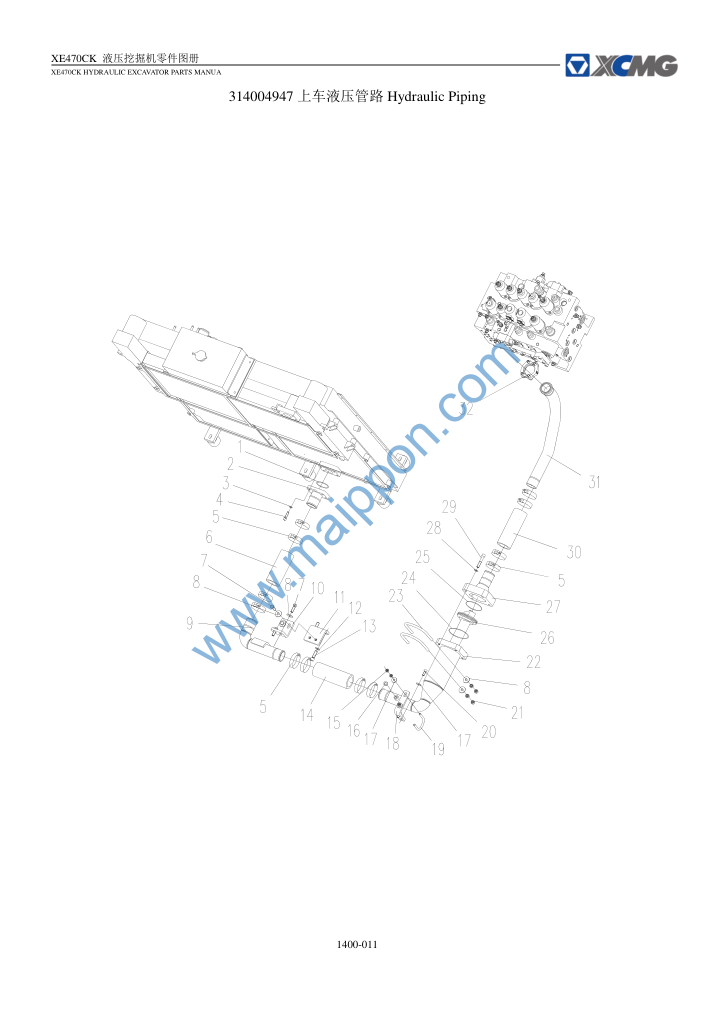

1400-011

Contact: maipponxcmg@yeah.net

803303454   O形圈115×2.65 O-Ring

803303455   O形圈132×3.55 O-Ring

803305967   单向阀 Check Valve

314002943   回油钢管 Steel Tube

329900303   加厚平垫圈 Plain Washer

805139985   螺钉 M12×70 10.9（达克罗）Screw

314002817   回油胶管 Hose

314002800   回油钢管 Steel Tube

803164258   法兰组件 Flange

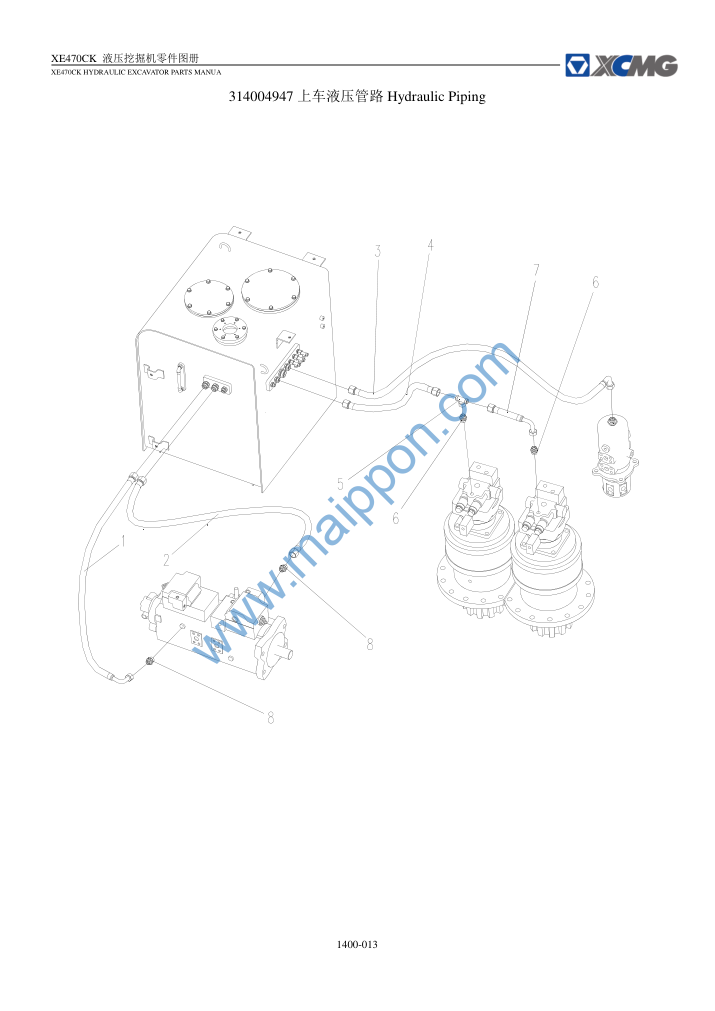

1400-013

Contact: maipponxcmg@yeah.net

803196077   软管总成 Hose

803177297   A软s管sem总b成ly Hose 3 80330 6264 A软s管sem总b成ly Hose 1

803306262   A软s管sem总b成ly Hose

803164788   A接s头sem Abldya pter 6 80317 2710 接头 Adapter 2 7 80317 7301 软管总成 Hose 1 8 80317 2165 A接s头sem Abldya pter 2

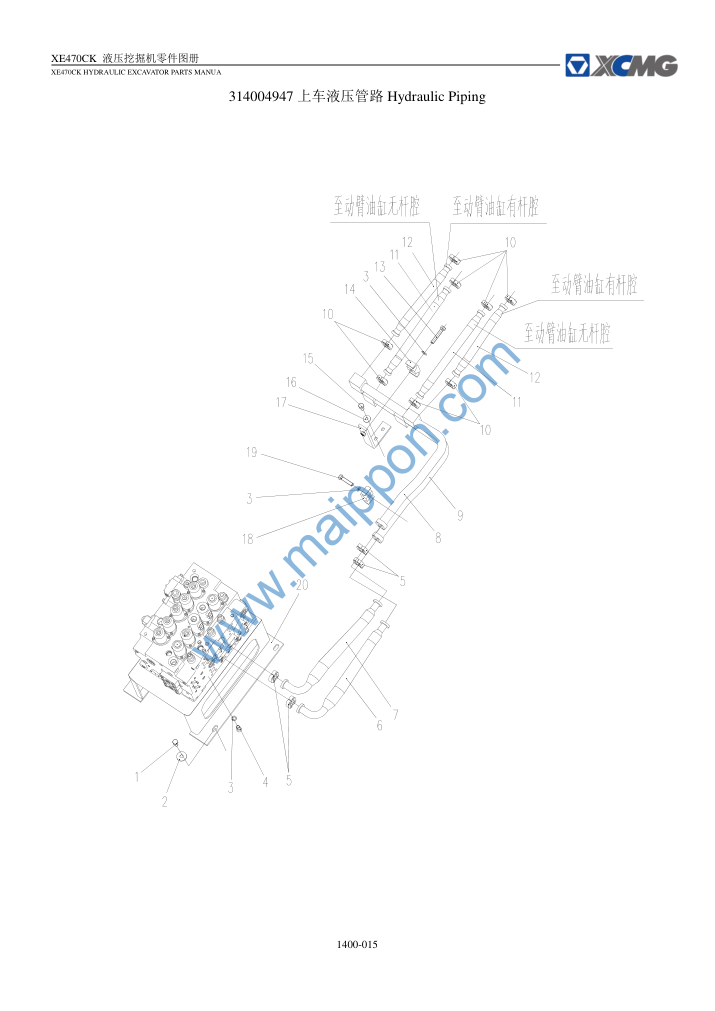

1400-015

Contact: maipponxcmg@yeah.net

805006289   螺栓 M16×35 10.9（达克罗）Bolt

329900300   加厚大垫圈 Washer

329900304   加厚平垫圈 Washer

805006417   螺栓 M16×30 10.9（达克罗）Bolt

803164323   法兰组件 Flange

803177291   软管总成 Hose *7 803391549 软管总成 Hose 1 *8 314004969 钢管 Steel Tube 1 *9 314004965 钢管 Steel Tube 1 *10 803173365 法兰组件 Flange 8

803391550   软管总成 Hose

803400645   软管总成 Hose

805046667   螺栓 M16×100 10.9（达克罗）Bolt

314004970   管夹 Clamp

805006332   螺栓 M16×40 10.9（达克罗）Bolt

329900300   加厚大垫圈 Washer

314004971   支架 Bracket

314004964   管夹 Clamp

805046851   螺栓 M16×70 10.9（达克罗）Bolt

314000279   支架 Bracket

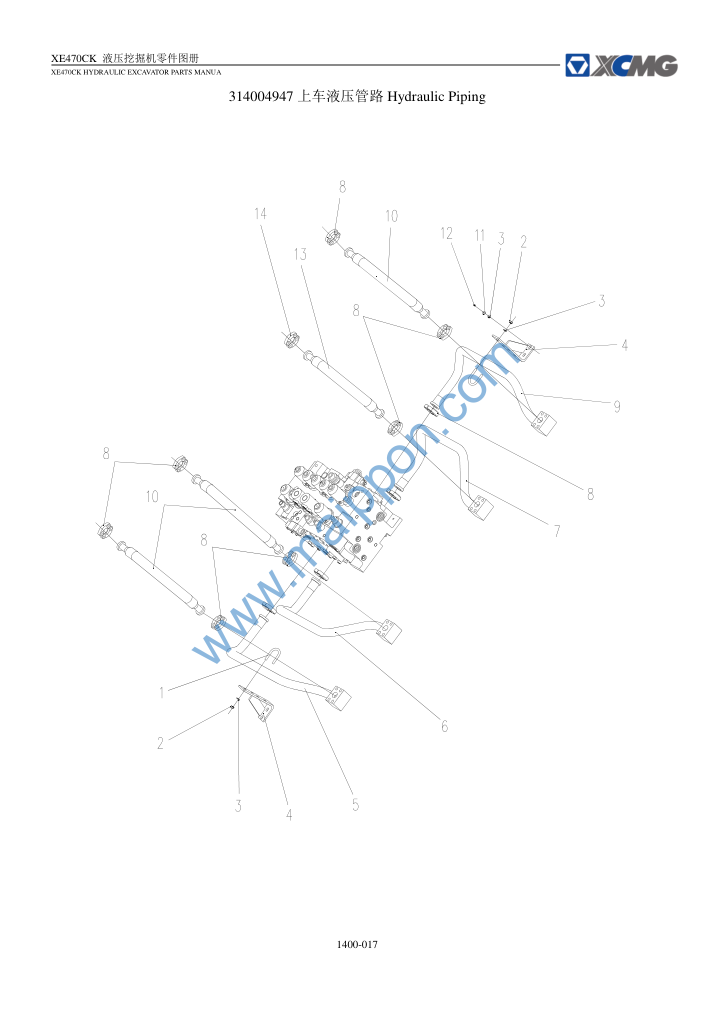

1400-017

Contact: maipponxcmg@yeah.net

805238372   螺母 M12（达克罗）Nut

329900298   加厚大垫圈 Washer *4 314002718 支 架 Bracket 2 *5 314000374 铲斗小腔钢管 Pipe 1 *6 314000373 铲斗大腔钢管 Pipe 1 *7 314000376 斗杆大腔钢管 Pipe 1

803164323   法兰组件 Flange *9 314000375 斗杆小腔钢管 Pipe 1 *10 803382421 软管总成 Hose 3

329900297   加厚大垫圈 Washer

805011330   螺栓 M10×25 10.9（达克罗）Bolt *13 803382420 软管总成 Hose 1 #

803164322   法兰组件 Flange 注： #：表示该页零件表中新增加的零件。

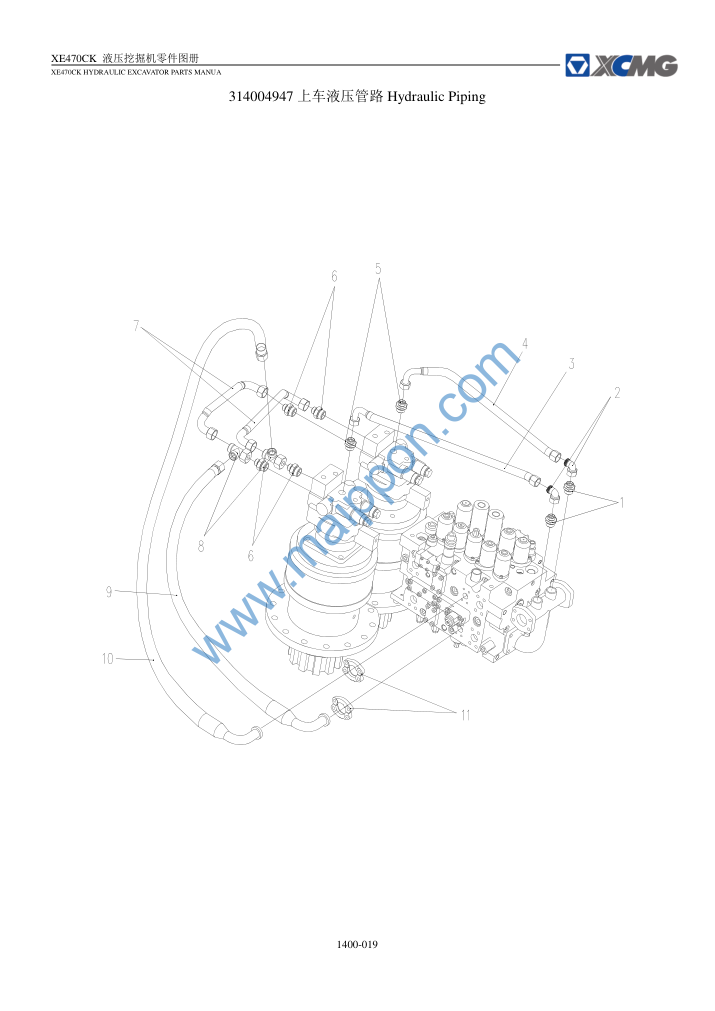

1400-019

Contact: maipponxcmg@yeah.net

803172164   接头 Joint

803166490   接头 Joint

803172122   软管总成 Hose

803172360   软管总成 Hose

803172165   接头 Joint

803177282   接头 Joint

803189398   软管总成 Hose

803166483   接头 Joint *9 803177299 软管总成 Hose 1 *10 803177300 软管总成 Hose 1 *11 803370225 法兰组件 Flange 2

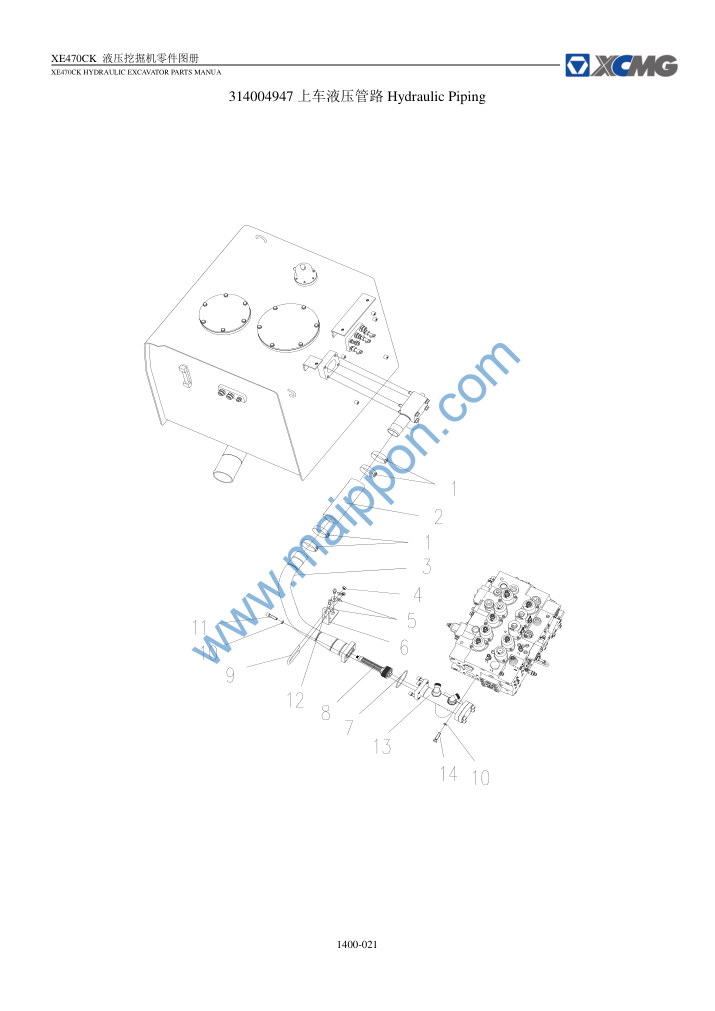

1400-021

Contact: maipponxcmg@yeah.net

801905547   T型卡箍 Clip 4 #

314001952   回油胶管 Hose 1 # 3 31400 1954 回油胶管 Pipe 1 # 4 80523 8371 螺母 M10 Nut 2 10（达克罗）

329900297   加厚大垫圈 Washer 66 31400 1964 支架 Bracke 1 # 7 80330 8783 O形圈 73×3.55 O-ring 1 # 8 80317 2064 单向阀 Ckeck 1 # 9 31400 0260 U形螺栓 Bolt 1 # 10 80533 8261 垫圈 12（达克罗） Washer 8

805139879   螺钉 M12×45 Bolt 10.9（达克罗）

805139765   螺 钉 M10×35 Bolt 10.9（达克罗）

314001967   1 回0油.9（ 钢 达 管 克 P 罗 ip ） e 14 805080 6413 螺栓 M12×35 Bolt 4 10.9（达克罗）

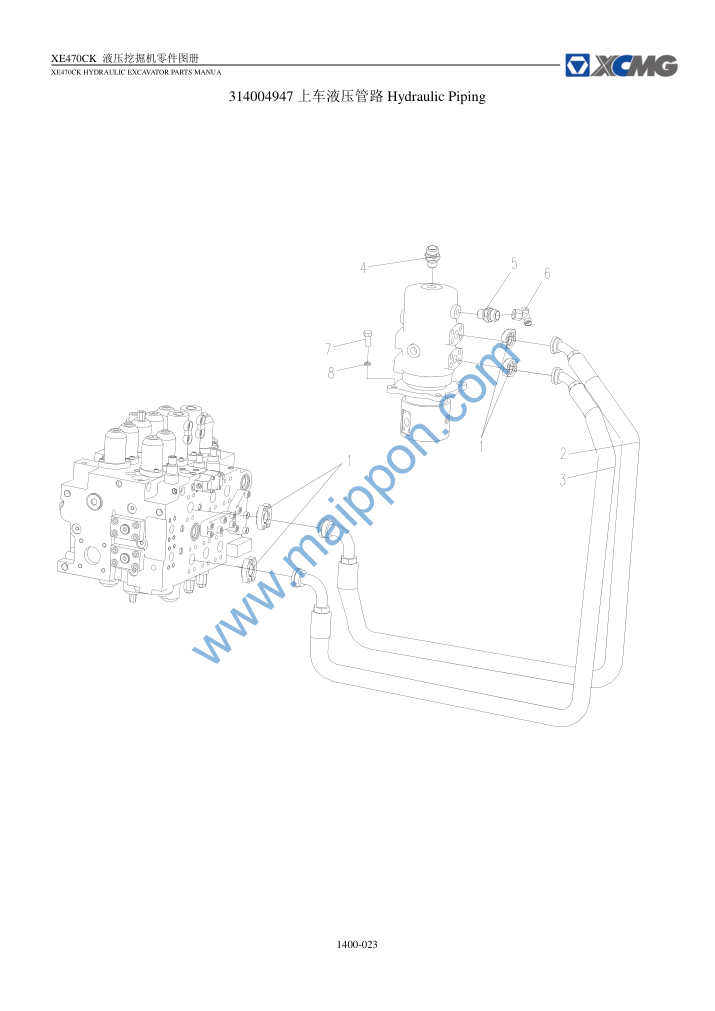

1400-023

Contact: maipponxcmg@yeah.net

803193701   软管总成 Hose

803193700   软管总成 Hose

803172788   接头 Joint

803172161   接头 Joint

803166484   接头 Joint

805006280   螺栓 M16×45 10.9（达克罗）Bolt

329900304   加厚平垫圈 Washer

1400-025

Contact: maipponxcmg@yeah.net

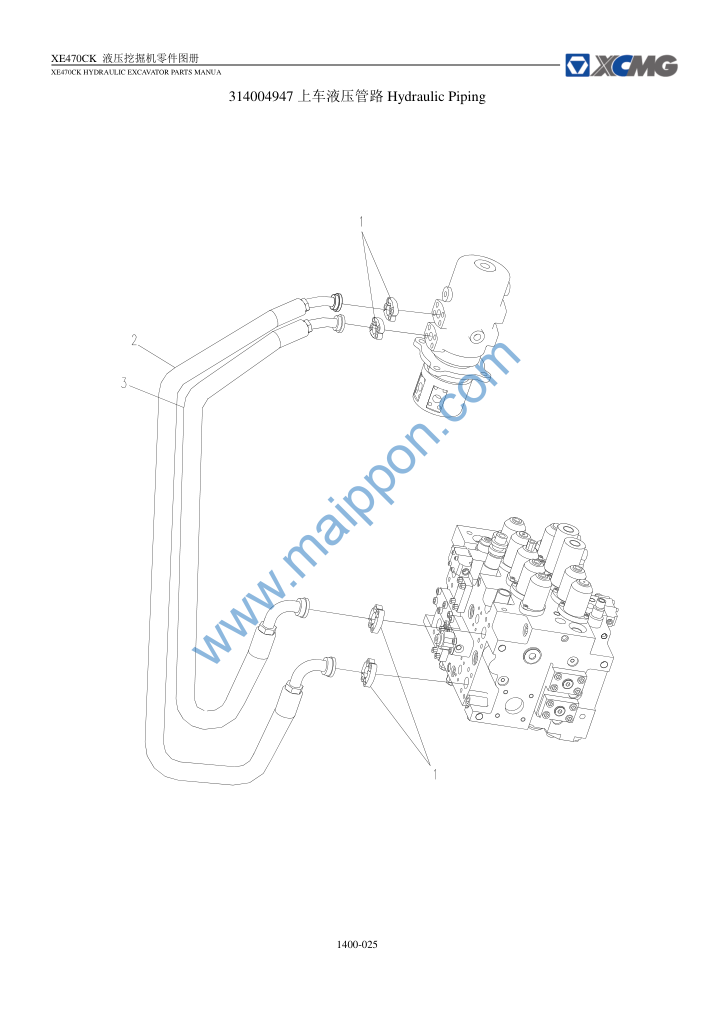

803193698   软管总成 Hose

803193699   软管总成 Hose

p310

Contact: maipponxcmg@yeah.net

314000335   油箱体 1 J2 1301 P 314000335

803196929   空滤器组件 1 J1 1207 P 803302924 注： J：表示“组合使用”，J1：油箱体314000335和空滤器组件803196929组合使用；J2：油箱体314000335和液压油 位计803202262组合使用。 #：表示该页零件表中新增加的零件。
