动臂油缸（左） Boom Cylinder(L) (803007114)

XE470CK 液压挖掘机零件图册 / Parts Catalog

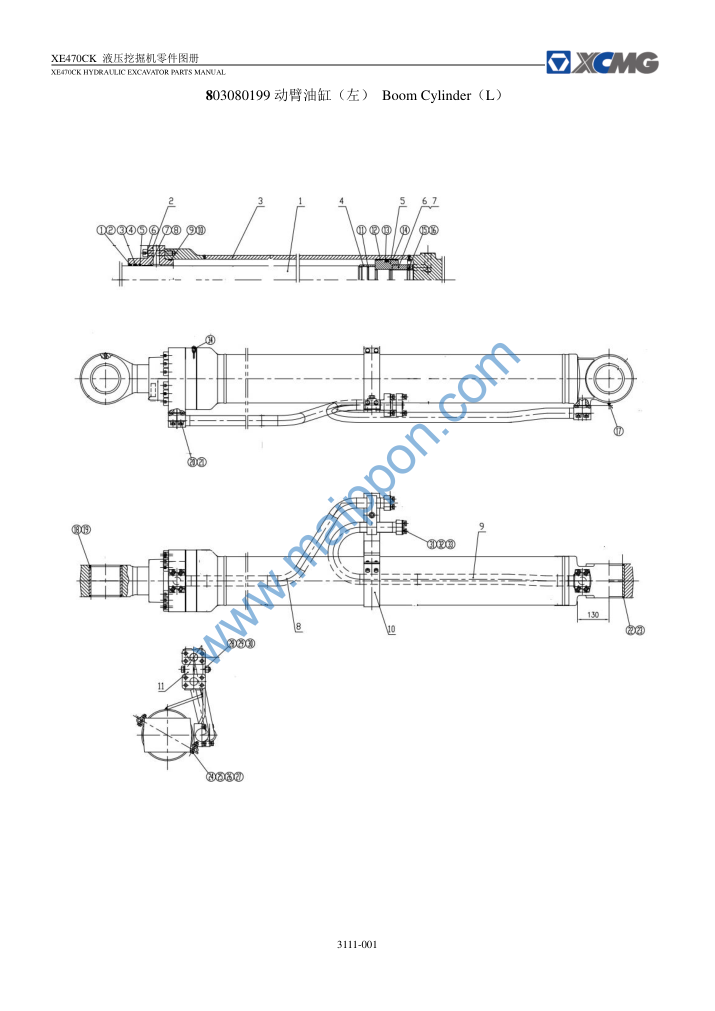

3111-001

Contact: maipponxcmg@yeah.net

860202566   活塞杆 Piston Rod

860202567   端盖 Cover

860202568   缸体 Cylinder Block

803008478   缓冲套 Cushing

860202569   活塞 Piston

860125815   螺母M85×4 Nut

860125816   垫圈 Washer

860202575   左动臂油管组件A Pipe

860202576   左动臂油管组件B Pipe

860202572   卡箍组件 Clamp

860125819   轴套 Bushing ○ 1 ○ 2 ○ 3 ○ 4 ○ 5 ○ 6 S 滑 cr 动 ew 轴 套 Bushing 1 ○ 7 ○ 8 ○ 9 ○ 10 O-Ring ○ 11 ○ 12 ○ 13 ○ 14 ○ 15 ○ 16 ○ 17 ○ 18

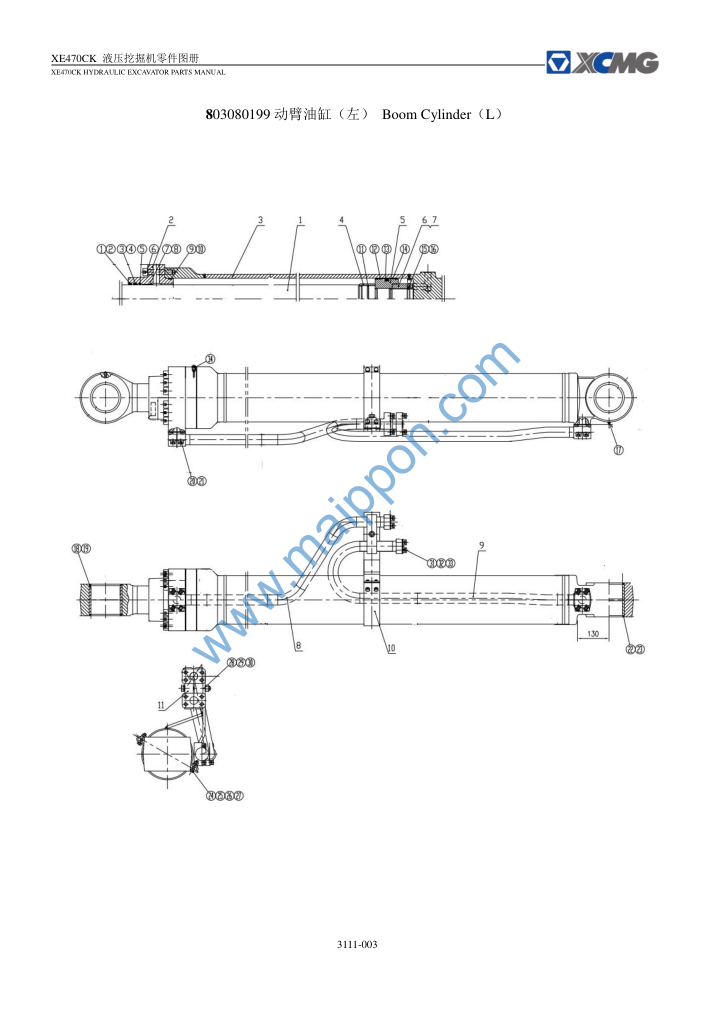

3111-003

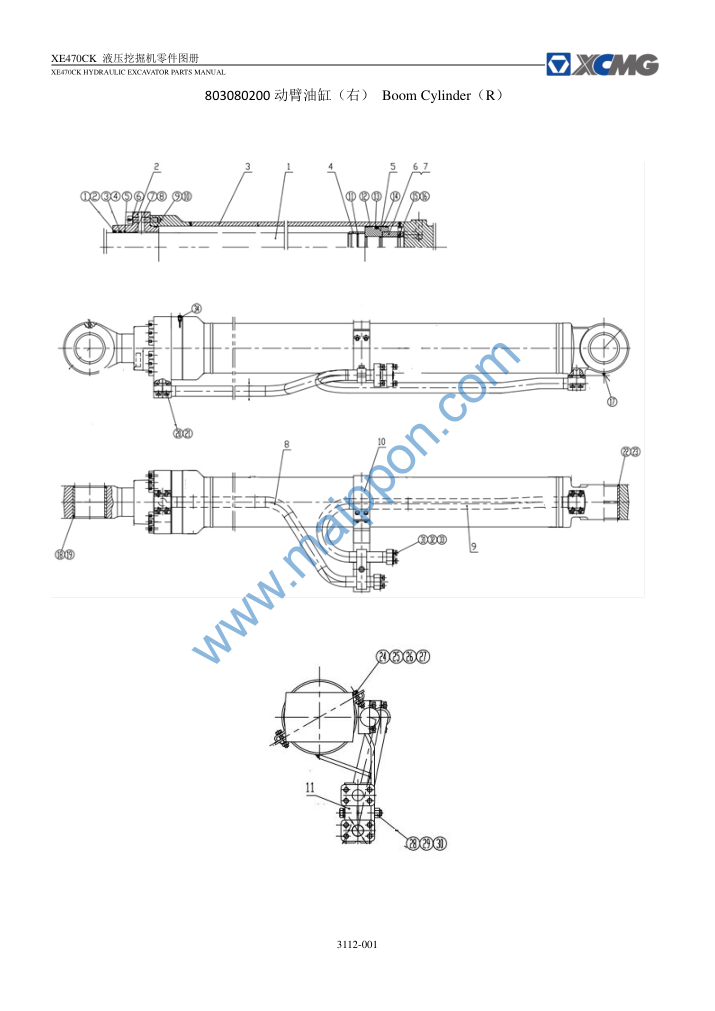

3112-001
