工作装置管路 Front Piping (314001366)

XE470CK 液压挖掘机零件图册 / Parts Catalog

---

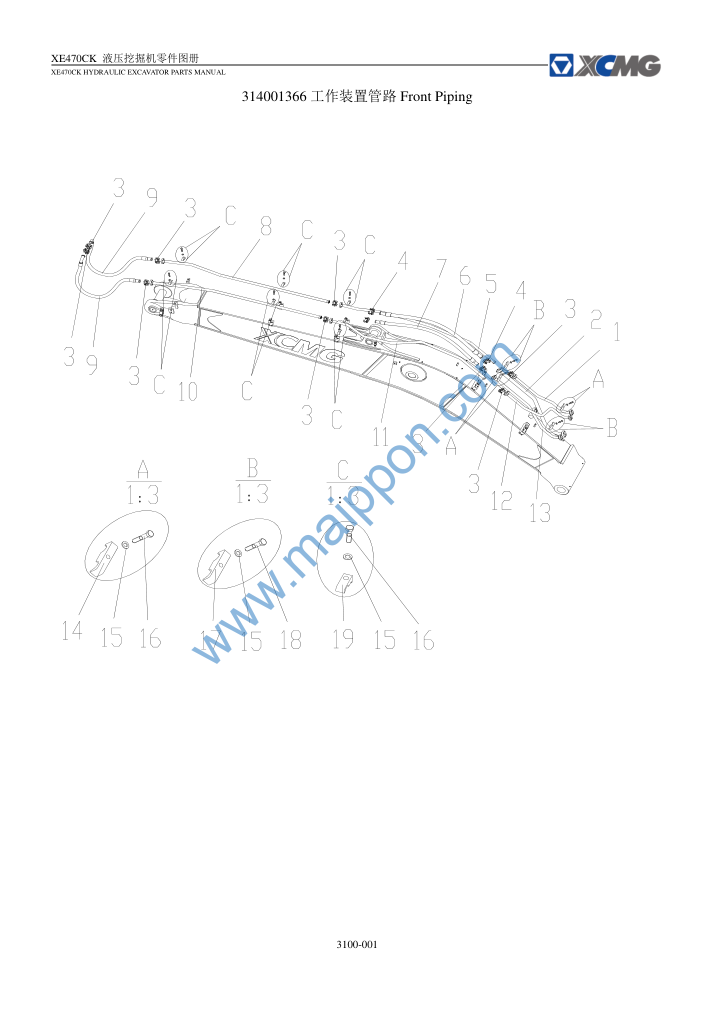

3100-001

Contact: maipponxcmg@yeah.net

314004945   铲斗钢管（右后） Pipe

314004941   斗杆钢管（大腔） Pipe

803164323   法兰组件 Flange

803164322   法兰组件 Flange

314003378   铲斗钢管（右中） Pipe

803382479   软管总成 Hose

803199386   软管总成 Hose

314003896   铲斗钢管（右前） Pipe

803371314   软管总成 Hose 10 331144000033009944 铲斗钢管（左前） Pipe 1

314003377   铲斗钢管（左中） Pipe

314004944   铲斗钢管（左后） Pipe

314004942   斗杆钢管（小腔） Pipe 14 331144000022330088 双管夹 Clamp 4

329900304   加厚平垫圈 Washer

805046664   螺栓 M16×70 Bolt 10.9（达克罗）

314004946   双管夹 Clamp

805006429   螺栓 M16×80 Bolt 10.9（达克罗）

314002307   单管夹 Clamp

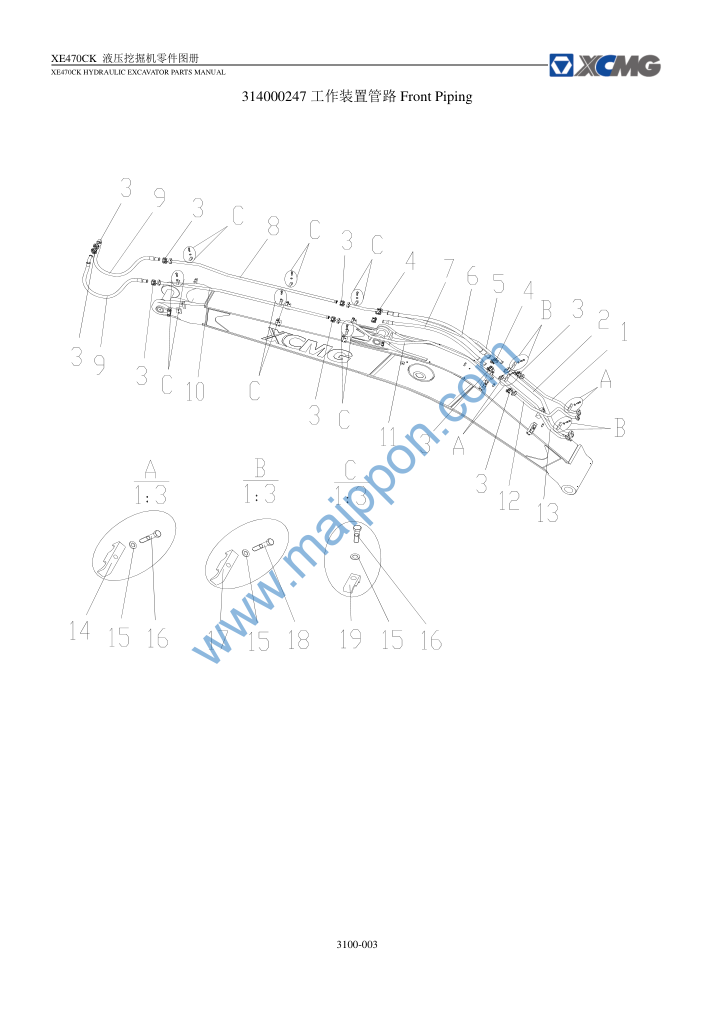

3100-003

Contact: maipponxcmg@yeah.net

314004945   铲斗钢管（右后） Pipe

314004941   斗杆钢管（大腔） Pipe

803164323   法兰组件 Flange

803164322   法兰组件 Flange

314003378   铲斗钢管（右中） Pipe

803382479   软管总成 Hose

803199386   软管总成 Hose

314003896   铲斗钢管（右前） Pipe

803371312   软管总成 Hose 10 331144000033009944 铲斗钢管（左前） Pipe 1

314003377   铲斗钢管（左中） Pipe 12 31400494 铲斗钢管（左后） Pipe 1 13 314040 4942 斗杆钢管（小腔） Pipe 1 14 331144000022330088 双管夹 Clamp 4

329900304   加厚平垫圈 Washer

805046664   螺栓 M16×70 Bolt 10.9（达克罗）

314004946   双管夹 Clamp

805006429   螺栓 M16×80 Bolt 10.9（达克罗）

314002307   单管夹 Clamp
