XE490CH 液压挖掘机 – 驾驶室 Cab (802140532)
驾驶室 Cab (802140532)
XE490CH 液压挖掘机零件图册 / Parts Catalog
1110-001
Contact: maipponxcmg@yeah.net
802139021 驾驶室钣金车身Cab
802139022 右侧玻璃Glass
802139023 天窗玻璃Glass
802139024 天窗铰链Hinge
802139025 天窗Window
802139026 天窗遮阳帘Curtain
802138276 天窗遮阳帘限位Stopper
801736972 天窗气弹簧Air spring
802139029 天窗锁Lock
802139030 天窗锁扣Lock Catch
802139031 天窗密封条Sealing Strips
802139032 后窗玻璃Glass
802139033 左后玻璃Glass
802139224 顶盖拉手Handle
802139035 新风口外板Plate
802138281 新风口门锁Lock
802139038 前窗下挡玻璃拉手组件 Handle
802139039 前下玻璃左右限位 Stopper *19 802140438 前下玻璃Glass 1
802139225 天窗组件总成Louver
802139226 前下玻璃密封橡胶条 Rubber Strip *22 802140347 前下挡风玻璃橡胶垫块 2 # Rubber Pad *23 802140346 进风口风道密封海绵 1 # Sponge
1110-003
Contact: maipponxcmg@yeah.net
802139042 门组件总成Door *2 802139043 门推拉窗框Frame 1 *3 802140340 门推拉窗内边卡条 1 Rubber Strip *4 802140341 推拉窗前玻璃Glass 1 *5 802140342 推拉窗封槽Trim tank 1 *6 802140343 推拉窗后玻璃Glass 1
802138288 移窗锁Lock
802139049 门内拉手Handle
802139050 锁扣堵头（内）Plug
802139051 门锁盖板Cover Plate
802139052 门内开启手柄Handle
802139053 门锁机构总成Lock
802138292 门限位2Stopper
802138293 门锁钥匙Key
802138294 门锁外开启手柄Handle
802139057 定位所锁扣Catch
802139058 门下玻璃Glass
802139059 锁扣堵头（外）Plug
802139060 门铰链Hinge
802139228 门锁组件总成Lock
802139227 门胶条Adhesive Tape *22 802140338 门推拉窗总成Window 1 *23 802140448 门侧拉手Handle 1 #
1110-005
Contact: maipponxcmg@yeah.net
802139061 前窗框组件总成Window Frame
802139062 前窗密封条海绵条 Sponge Stripe *3 802140437 前窗上挡玻璃Glass 1
802139064 前窗框下部密封条 Sealing Strips
802139065 前窗框滑轮Pulley
802139066 前窗框滑轮下支架固定板 （左）Stay Left Lower
802139067 前窗框滑轮下支架固定板 （右）Stay Right Lower
802138300 前挡窗左侧锁Lock
802138301 前挡窗左侧锁盖Cover
802138302 前挡窗右侧锁Lock
802138303 前挡窗右侧锁盖Cover
802139072 前窗提手Handle *13 802140344 前窗玻璃密封条Sealing 1 Strips
802139074 前窗顶部上限位（右） Stopper
802139075 前窗顶部上限位（左） Stopper
802139076 平衡器Balancer
802139077 前窗后锁扣Catch
802139078 前窗框顶后限位Stopper
802139079 （平衡器拉索）滑轮座总 成Base of Pulley
802139080 前窗锁扣Catch
802139081 线束总和Harness *22 802140436 前窗遮阳帘 Curtain 1 # 选配

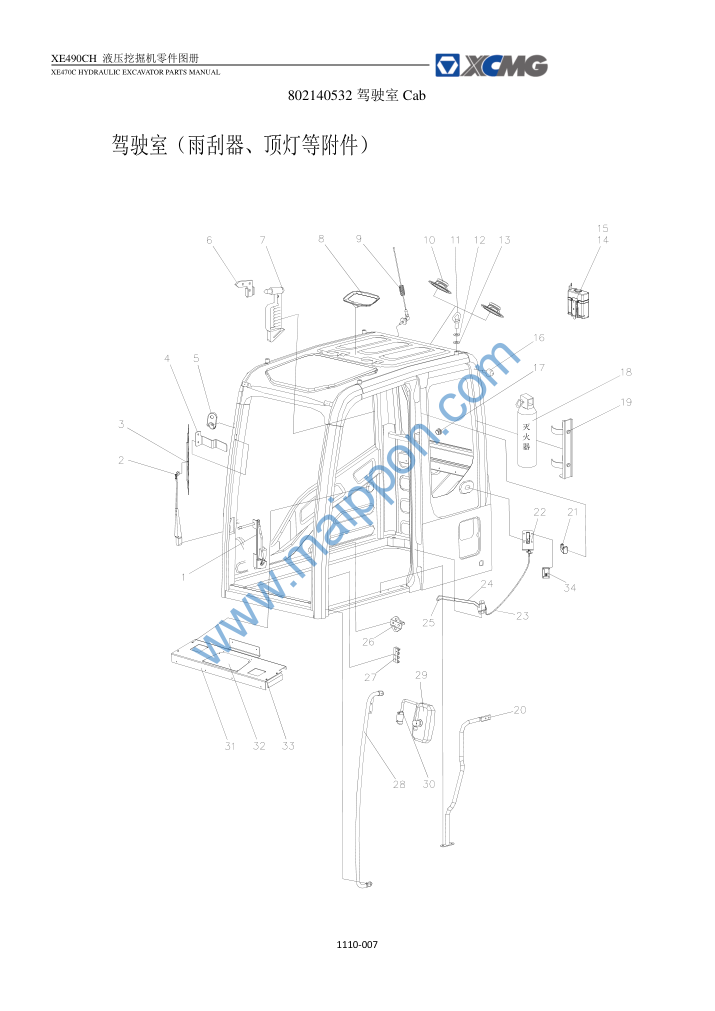

1110-007
Contact: maipponxcmg@yeah.net
802139082 雨刮器总成Windscreen Wiper
802138312 雨刮器活动臂Arm
802103571 雨刮器刮片Wiper Blade
802139085 雨刮片复位支座Blank holder
802139086 喷水嘴Blowhole
802133998 安全锤安装支架Bracket
802138314 安全锤Safety Hammer
802133916 顶灯总成Lamp
819910787 天线总成Antenna
802138315 喇叭总成Horn
802138316 吊环Hoisting Ring
802138317 吊环尼龙垫Nylon Mat
802138318 吊环平垫Plain Washer
802138319 水壶Sprinkler
802138320 水管Hose
802133896 门碰球Stopper
802138321 穿线孔堵头Plug

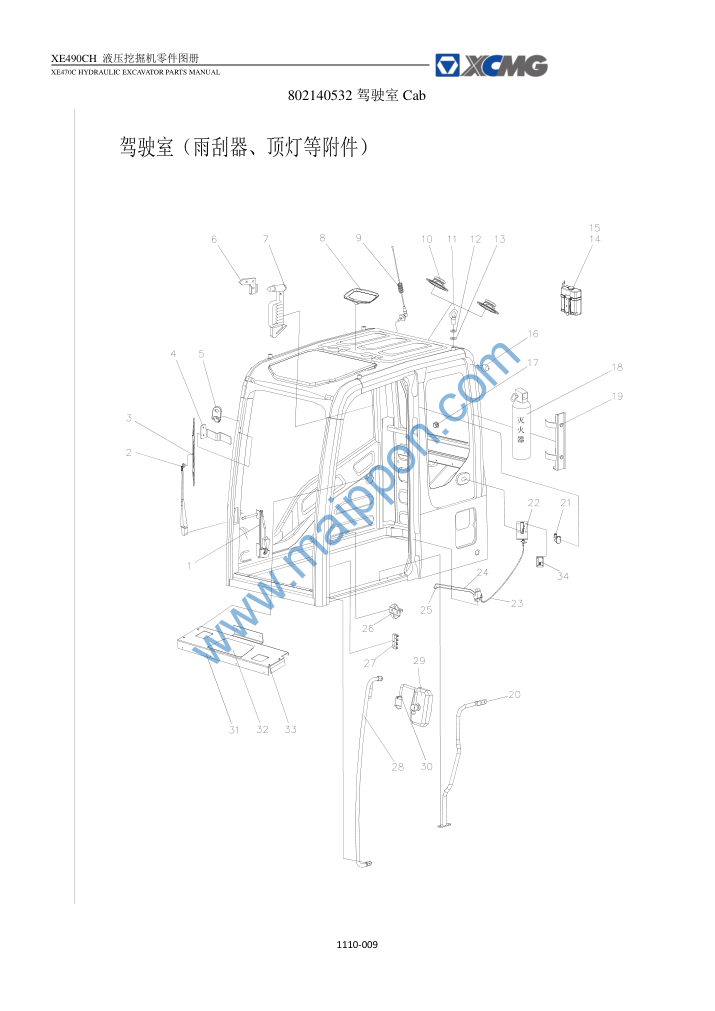

1110-009
Contact: maipponxcmg@yeah.net
802133999 灭火器Fire Extinguisher
802134000 灭火器支架Bracket
802139101 内扶手Handrail
802138323 衣帽钩Coat Hook
802139103 门后定位锁锁体Lock
802139104 门定位锁拉索总成 Clutch Cable
802139105 内开启手柄Handle
802139106 内开启手柄护套Jacket
802139107 （门锁机构总成）锁扣 Catch
802138327 门限位1Stopper
802139109 外扶手Handrail
802138209 倒车镜Mirror
802138210 倒车镜支架Bracket
802139112 坐人支架Bracket
802139113 （坐人支架检修口）盖板 Cover Plate
802139114 左侧坐人支架（安装板） Bracket *34 802140345 定 位 锁 密 封 橡 胶 罩 1 # Rubber Hood
1110-011
Contact: maipponxcmg@yeah.net
802138353 前控箱内饰Interior Trim
802138354 阳光传感器安装座 Mounting Seat
802138355 前控箱除霜出风口Air Outlet
802138356 安装孔盖帽Cap
802138357 茶杯座1Cup Seat
802138358 前控箱吹脚出风孔Air Outlet
802138359 右侧围风道内饰Interior Trim
802138360 卡箍Clamp
802138361 右侧围波纹管Bellows
802138362 冷藏箱连接接口Connector
802138363 前控箱吹脸出风口Air Outlet
802138364 右侧围内饰Interior Trim
802139127 空调罩右后侧内饰Interior Trim
802138366 茶杯座2Cup Seat
802138367 后空调罩圆形出风口Air Outlet
802139263 三角出风口Air Outlet
802139131 右后立柱内饰Interior Trim
802139132 顶内饰Interior Trim
802139133 顶盖内饰Interior Trim
1110-013
Contact: maipponxcmg@yeah.net
802138372 喇叭外盖Cap
802139135 喇叭罩内饰Interior Trim
802139136 左后立柱内饰Interior Trim
802139137 空调罩左后侧内饰 Interior Trim
802138376 收音机安装盒 Installation Box
802138377 点烟器Cigarette Lighter
802139141 左后侧围上内饰Interior Trim
802138380 左侧围下部内饰Interior Trim
802138381 左侧围检修口盖Cap
802138382 门框密封卡条Sealing Strips
802138383 后空调罩中部内饰 Interior Trim
802138384 坐人板内饰Interior Trim
802139261 新风口风道Air Flue
802139262 右侧围中部下矩管风道 Air Flue
802138389 空调挡板进风盖板 Cover Plate
802138388 空调前挡板Plate
802138390 后空调风道Air Flue
802139231 后窗装饰板Plate

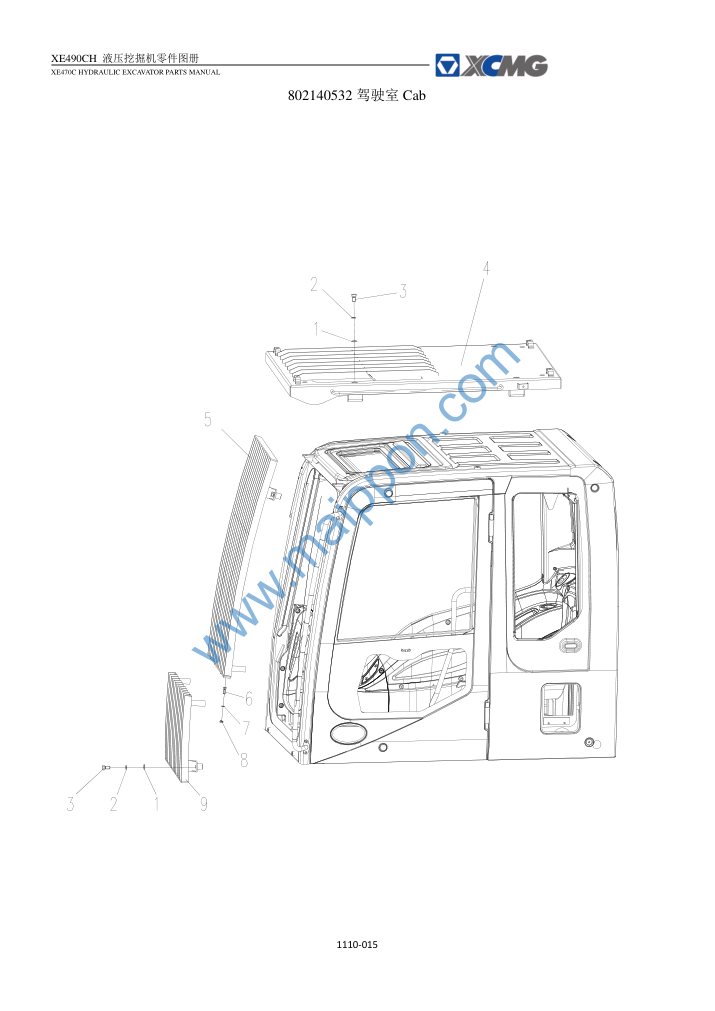

1110-015
Contact: maipponxcmg@yeah.net
329900304 加厚平垫圈16 Plain Washer
805338263 垫圈 16Washer
805006417 螺栓 M16×30Bolt
802139155 上护网Protective 1 选配
802139156 前上护网Protective 1 选配
805046528 螺栓 M10×35Bolt
805338260 垫圈 10Washer
329900302 加厚平垫圈10 Plain Washer
802139157 前下护网Protective
