XE490CH 液压挖掘机 – 驾驶室总成 Cab (314002952)
驾驶室总成 Cab (314002952)
XE490CH 液压挖掘机零件图册 / Parts Catalog

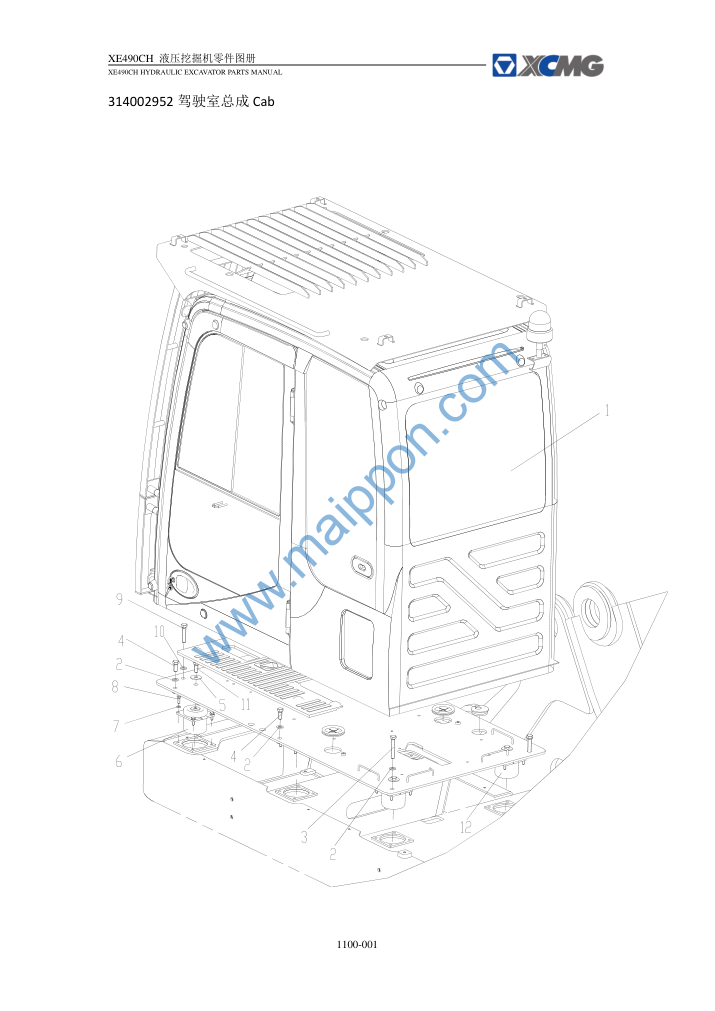

1100-001
Contact: maipponxcmg@yeah.net
802140532 驾驶室 Cab
329900304 WT041.01650 加厚平垫圈 Washer
805004814 螺栓M16×55 Bolt 10.9（达克罗）
805006290 螺栓M16×50 Bolt 10.9（达克罗）
329900300 WT040.01655 加厚大垫圈 Plain Washer
801971022 左侧减震器 Rubber Cushion
329900302 WT041.01030 加厚平垫圈 Plain Washer
805046528 螺栓M10×35 Bolt 10.9（达克罗）
805005958 螺栓M24×100 Bolt 10.9（达克罗）
805338299 垫圈24 Washer （达克罗）
805006332 螺栓M16×40 Bolt 10.9（达克罗）
801971021 右侧减震器 Rubber Cushion

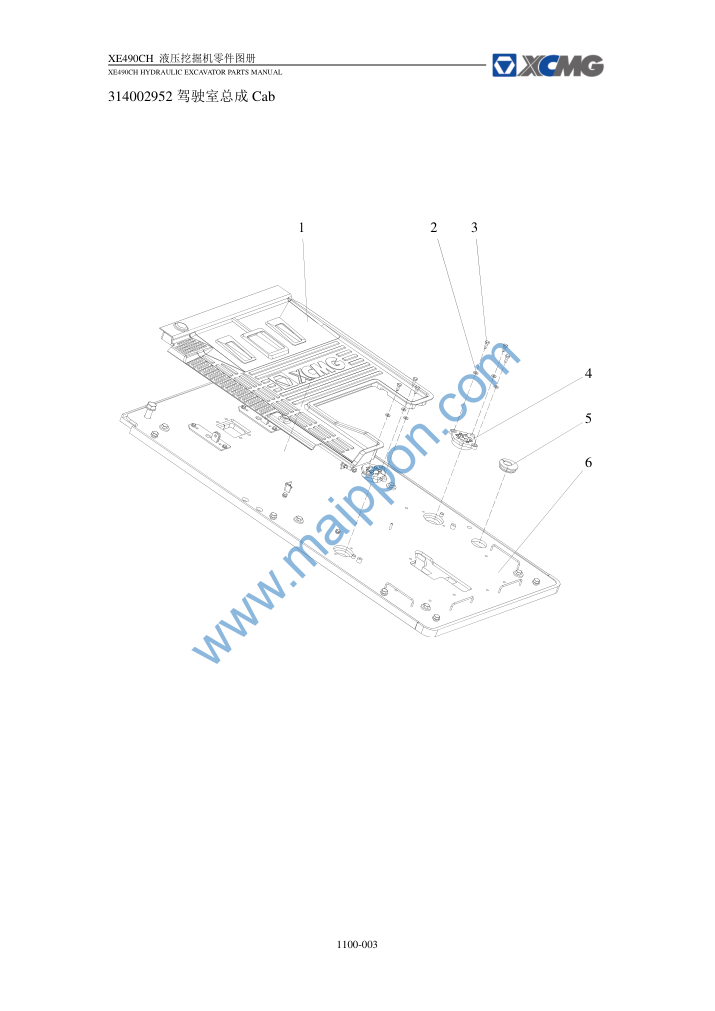

1100-003
Contact: maipponxcmg@yeah.net
801968873 橡胶垫 Rubber Mat
329900302 WT041.01030 Washer 加厚平垫圈
805011330 螺栓 M10×25 Bolt 10.9（达克罗）
312602008 护套 Jacket
314000064 护线套 Jacket
314005556 底板 Floor Plate

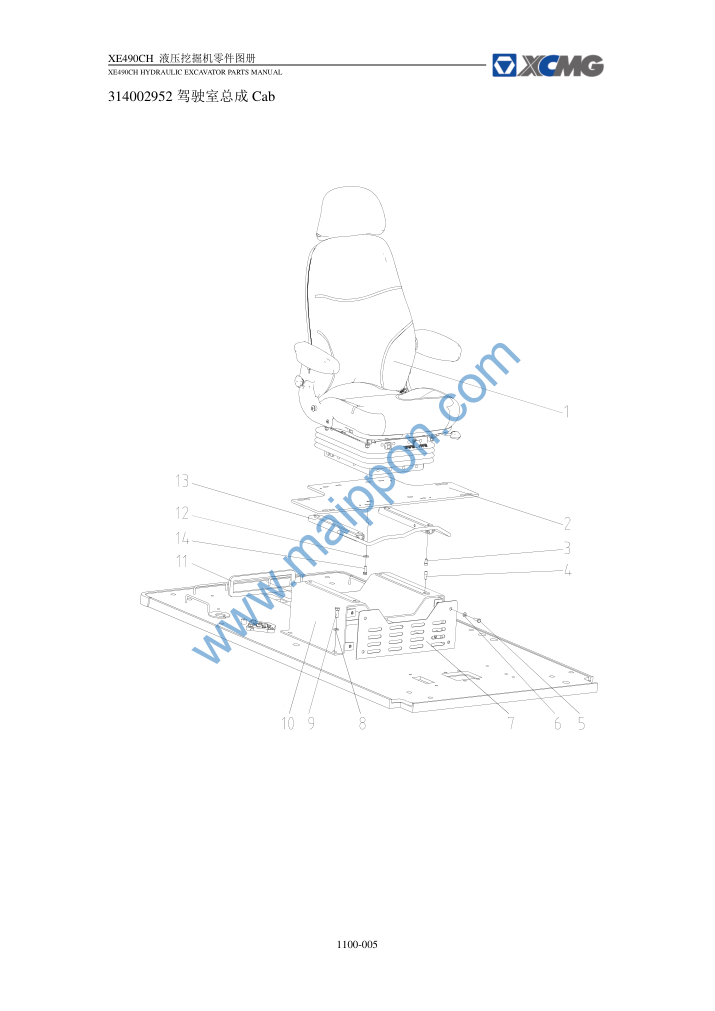

1100-005
Contact: maipponxcmg@yeah.net
801969749 座椅 Seat
314000062 座椅安装板 Mounting Plate
805139814 螺钉 M8×16 Screw 10.9（达克罗）
805104824 螺钉 M8×20 Screw 10.9（达克罗）
805046509 螺栓M8×25 Bolt 10.9（达克罗）
329900301 加厚平垫圈 Washer
314000069 前盖板 Cover Plate
329900302 加厚平垫圈 Washer
805046416 螺栓M10×30 Bolt 10.9（达克罗）
314000063 安装支座 Mounting Seat
314000070 密封条 Sealing Strip
329900296 加厚大垫圈 Washer
310602277 滑轨套件 Slider
805046508 螺栓M8×20 Bolt 10.9（达克罗）

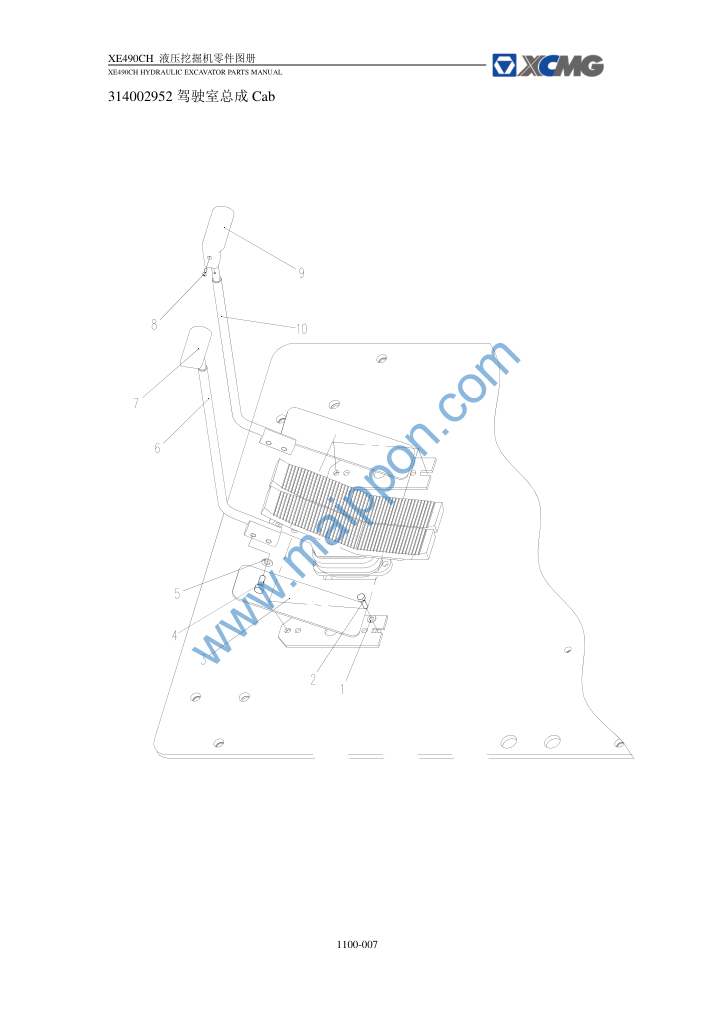

1100-007
Contact: maipponxcmg@yeah.net
329900296 加厚大垫圈 Washer
805046511 螺栓M8×30 Bolt 10.9（达克罗）
310602203 脚踏板 Pedal
805139858 螺钉M10×25 Screw 10.9（达克罗）
329900302 加厚平垫圈 Washer
314001797 左杆 Lever
819908627 左手柄 Handle
805140014 螺钉M5×12 Screw （达克罗）
819908626 右手柄 Handle
314001794 右杆 Lever

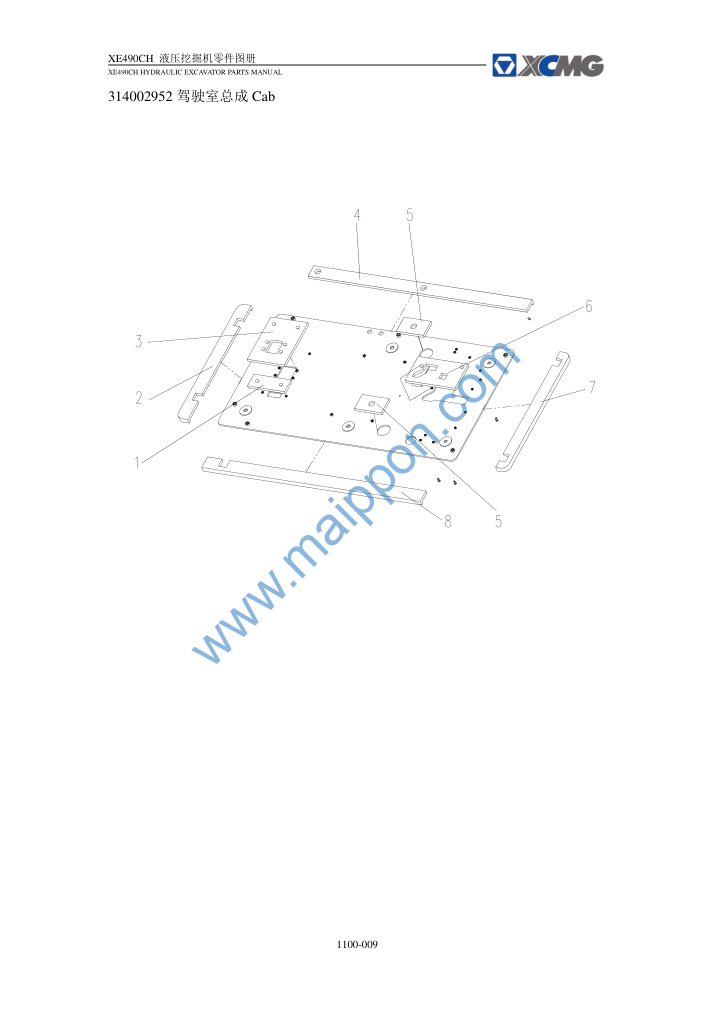

1100-009
Contact: maipponxcmg@yeah.net
316002273 海绵Ⅷ Sponge
316002670 海绵Ⅰ Sponge
316002270 海绵Ⅴ Sponge
316005293 海绵Ⅳ Sponge
316002272 海绵Ⅶ Sponge
316002271 海绵Ⅵ Sponge
316002671 海绵Ⅱ Sponge
316005292 海绵Ⅲ Sponge
