XE490CH 液压挖掘机 – 机棚总成 Protector (314001940)
机棚总成 Protector (314001940)
XE490CH 液压挖掘机零件图册 / Parts Catalog

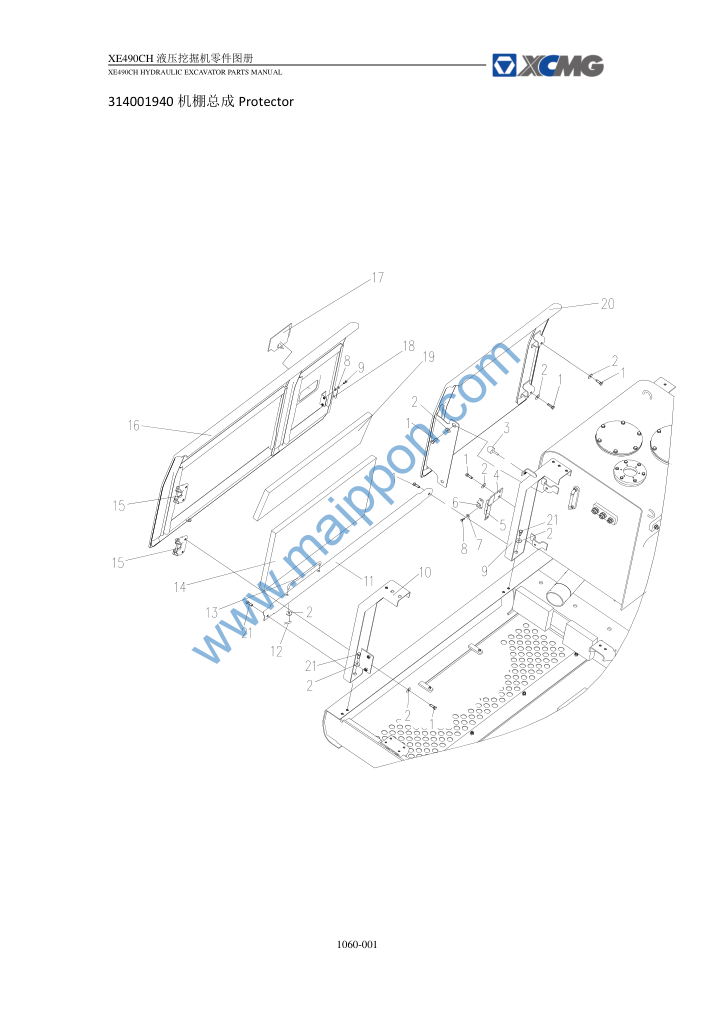

1060-001
Contact: maipponxcmg@yeah.net
805011330 螺栓 M10×25 Bolt 10.9 (达克罗）
329900343 加厚大垫圈 Washer
801905669 防碰球 Collision Protection
314000243 门锁挡 Stopper
314000241 限位安装板 Shell
819908620 导向块 Bound
805338275 垫圈6（达克罗) Washer
805046481 螺栓 M6×16 Bolt （达克罗）
314000201 左前框架 Frame
314000232 左后框架 Frame
314000229 左下边梁 Beam
314000405 开口销 Retainer Pin
314000203 风钩 Stay
314000199 海绵 Sponge
801503918 铰链总成 Hinge
314000197 左侧门 Door
801503917 门锁 Lock
819908621 导向座 Bound
314000198 海绵 Sponge
805046416 螺栓 M10×30 Bolt 10.9（达克罗）

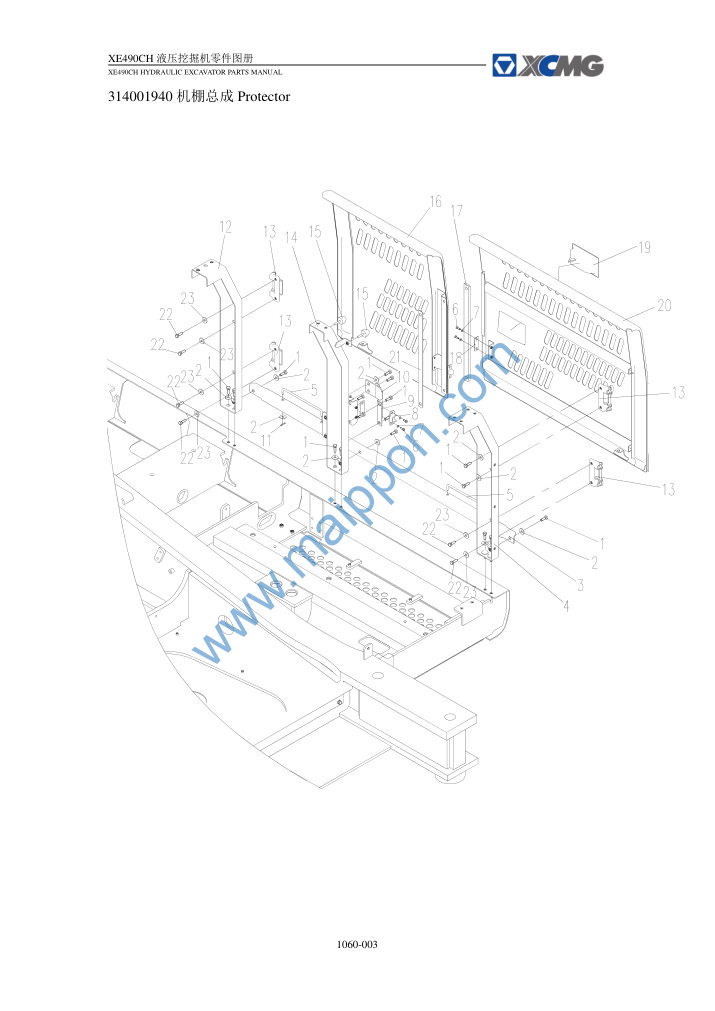

1060-003
Contact: maipponxcmg@yeah.net
805046416 螺栓 M10×30 Bolt 10.9（达克罗）
329900343 加厚大垫圈 Washer
314000226 右下边梁 Beam
314000233 右后框架 Protector
314000203 风钩 Stay
805046481 螺栓M6×16 Bolt （达克罗）
805338275 垫圈6（达克罗） Washer
819908620 导向块 Bound
314000241 限位安装板 Shell
314000243 门锁挡 Stopper
314000405 开口销 Retainer Pin
314000224 右前框架 Protector
801503918 铰链总成 Hinge
314000728 右中框架 Protector
801905669 防碰球 Collision Protection
314000189 右前侧门 Door
314000664 橡胶条 India Rubber
819908621 导向座 Bound
801503917 门锁 Lock
314000193 右后侧门 Door
314000663 橡胶条 India Rubber
805006412 螺栓M12×30 Bolt 10.9（达克罗）
329900298 加厚大垫圈 Washer

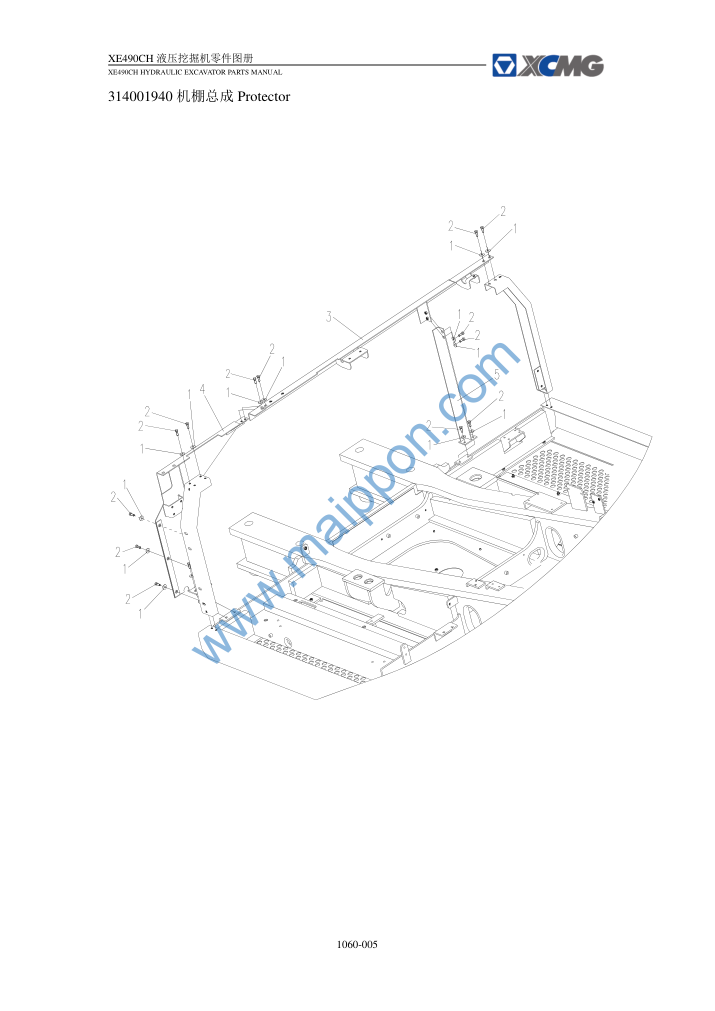

1060-005
Contact: maipponxcmg@yeah.net
329900343 加厚大垫圈 Bolt
805046416 螺栓M10×30 Washer 10.9（达克罗）
314000235 左后横梁 Beam
314000234 右后横梁 Beam
314000236 后立柱 Protector

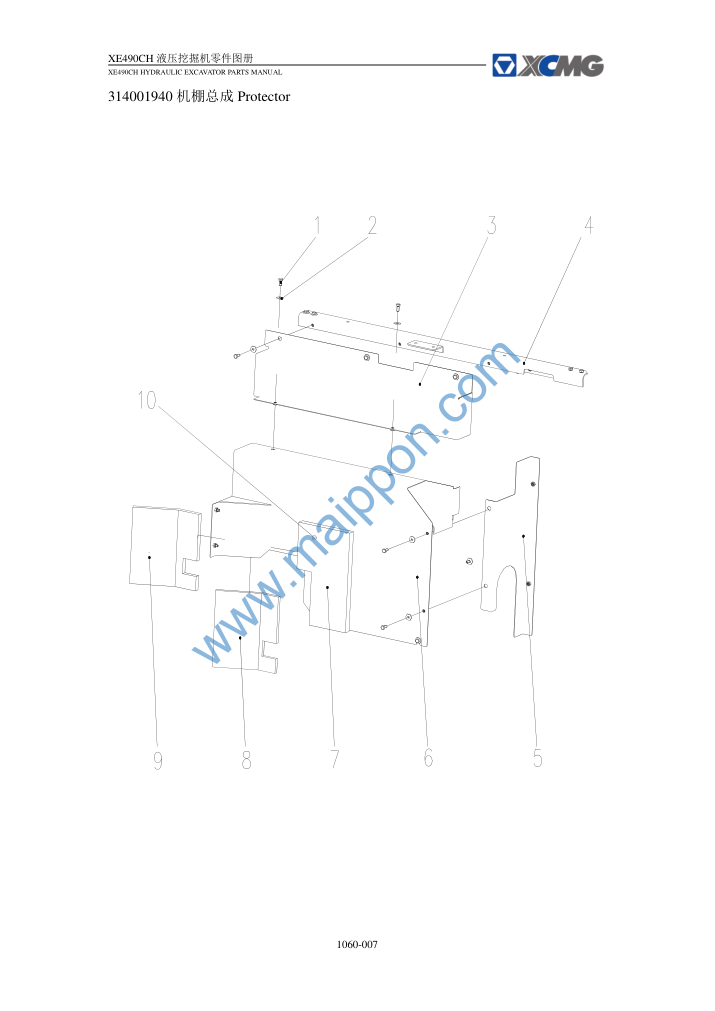

1060-007
Contact: maipponxcmg@yeah.net
805046416 螺栓M10×30 Bolt 10.9（达克罗）
329900343 加厚大垫圈 Washer
314000207 中上封板 Protector
314000206 前中横梁 Beam
314002537 中侧封板 Protector
3140013793 中下封板 Protector 7 14001382 海绵 Sponge 1
314001380 海绵 Sponge
314001381 海绵 Sponge
801969777 塑料扣帽 Plastic Cap

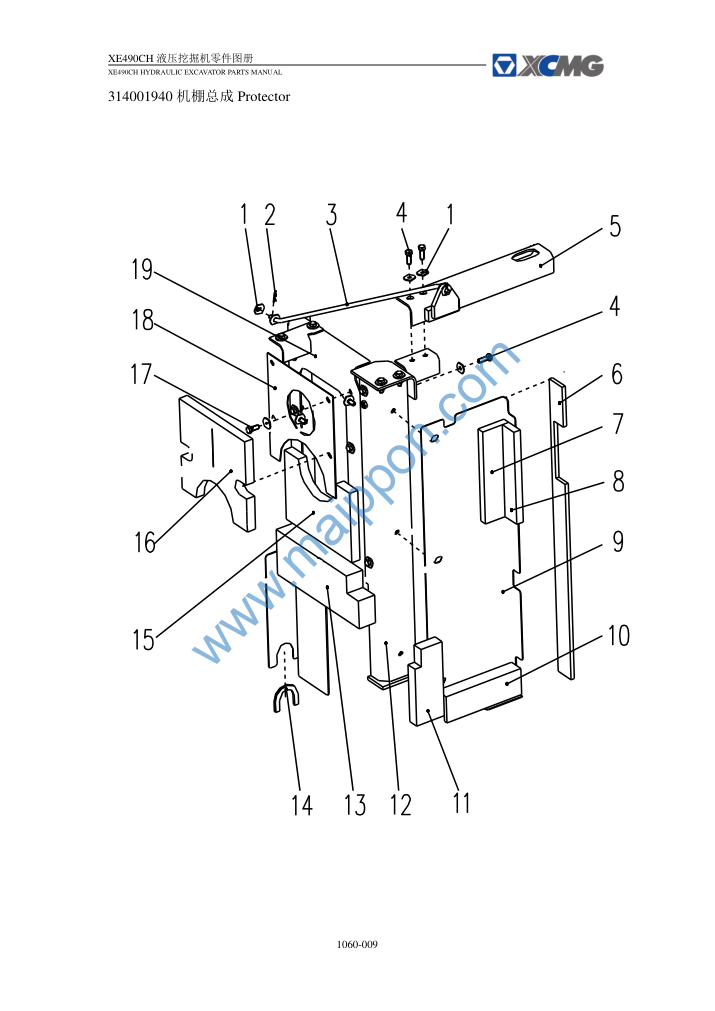

1060-009
Contact: maipponxcmg@yeah.net
329900343 加厚大垫圈 Washer
314000405 开口销 Retainer Pin
314000242 支撑杆 Support Lever
805046416 螺栓M10×30 Bolt 10.9（达克罗）
314000223 右前横梁 Beam
314001647 海绵 Sponge
314001644 海绵 Sponge
314001645 海绵 Sponge
314001131 封板 Protector
314001646 海绵 Sponge
314000222 海绵 Sponge
314000220 右立柱 Pillar
314001190 海绵 Sponge
801907830 密封条 Seal
314001717 海绵 Sponge
314001718 海绵 Sponge
805011330 螺栓M10×25 Bolt 10.9 (达克罗）
314001719 板 Protector
314001716 右前封板 Protector

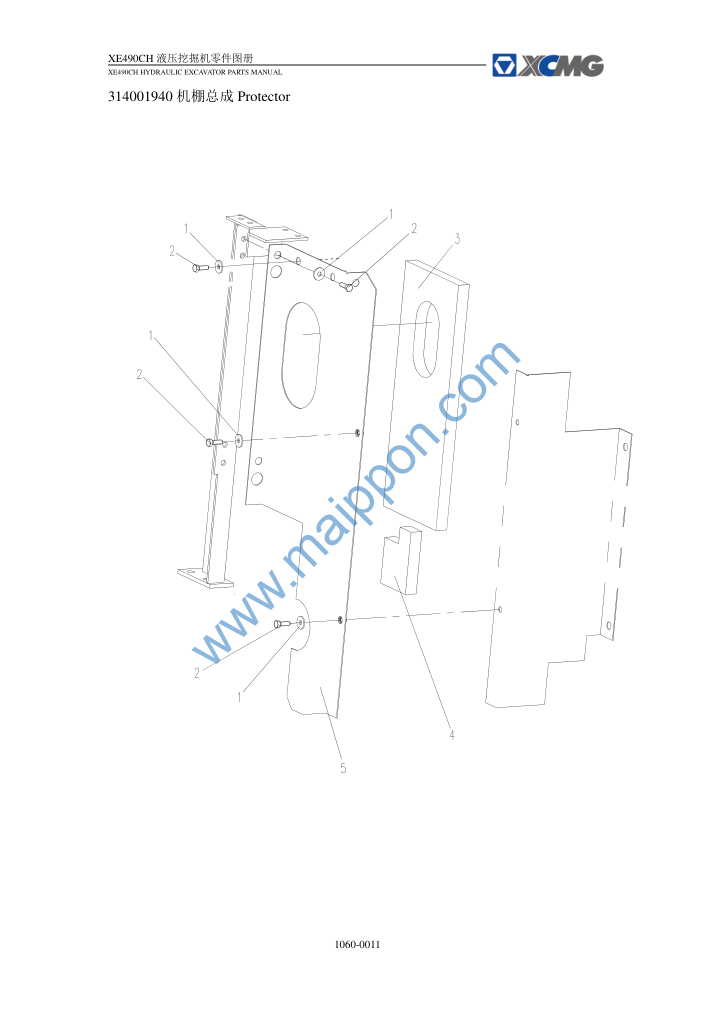

1060-001
Contact: maipponxcmg@yeah.net
329900343 加厚大垫圈 Washer
805046416 螺栓M10×30 Bolt 10.9（达克罗）
314000215 海绵 Sponge
314000216 海绵 Sponge
314001129 封板 Protector
1060-001
Contact: maipponxcmg@yeah.net
314000230 左上封板 Protector
329900343 加厚大垫圈 Washer
805011330 螺栓M10×25 Bolt 10.9（达克罗）
801968356 密封条 Seal
801906748 密封条 Seal
314001655 左侧封板（二） Protector
314000763 左侧封板（三） Protector
801968429 密封条 Seal
801968431 密封条 Seal
314001710 左侧封板（一） Protector
1060-001
Contact: maipponxcmg@yeah.net
314000238 左盖板 Protector
805046416 螺栓M10×30 Bolt 10.9 (达克罗）
329900343 加厚大垫圈 Washer
314000388 左上边梁 Beam
314000205 左前横梁 Beam
805046416 螺栓M10×30 Bolt 10.9（达克罗）
1060-001
Contact: maipponxcmg@yeah.net
805011330 螺栓M10×25 Bolt 10.9 （达克罗）
329900343 加厚大垫圈 Washer
314002849 防滑板 Anti-Skid Plate
314002836 发动机罩Ⅱ Engine Protector
805046511 螺栓M8×30 Bolt 10.9 （达克罗）
329900301 加厚平垫圈 Washer
314000208 中上框架 Frame
801905669 防碰球 Stopper Ball
801503870 机罩锁 Lock
805046508 螺栓M8×20 Bolt 10.9（达克罗）
819909364 锁 Lock
314002838 加注盖 Filling cover
805238378 螺母M8 10（达克罗） Nut
1060-001
Contact: maipponxcmg@yeah.net
329900301 加厚平垫圈 Washer
805046511 螺栓M8×30 Bolt 10.9 （达克罗）
314003392 发动机罩 Engine Protector
314001638 海绵 Sponge
314001670 海绵 Sponge
801503918 铰链总成 Protector
329900298 加厚大垫圈 Washer
805006412 螺栓M12×30 Bolt 10.9（达克罗）
314001698 右盖板 Hinge
314001667 海绵 Sponge
801968658 密封条L=6200 Seal
801969777 塑料扣帽 Plastic Cap
805238378 螺母M8 10（达克罗） Nut

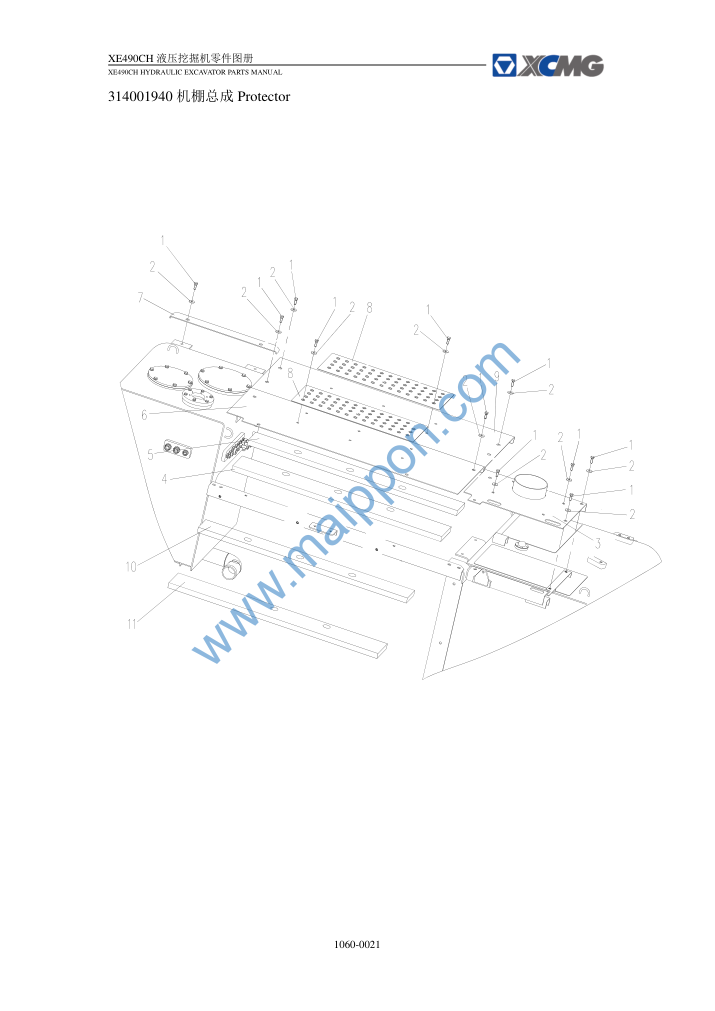

1060-002
Contact: maipponxcmg@yeah.net
805011330 螺栓M10×25 Bolt 10.9 （达克罗）
329900343 加厚大垫圈 Washer
314001700 右前盖板 Protector
314000184 海绵 Sponge
314000185 海绵 Sponge
314001373 中前盖板 Protector
314000177 左前盖板 Protector
314000186 防滑板 Anti-Skid Plate
314000181 中后盖板 Protector
314000180 海绵 Sponge
314000181 海绵 Sponge
