空调系统 Air Conditioner System (314003337)

XE490CH 液压挖掘机零件图册 / Parts Catalog

---

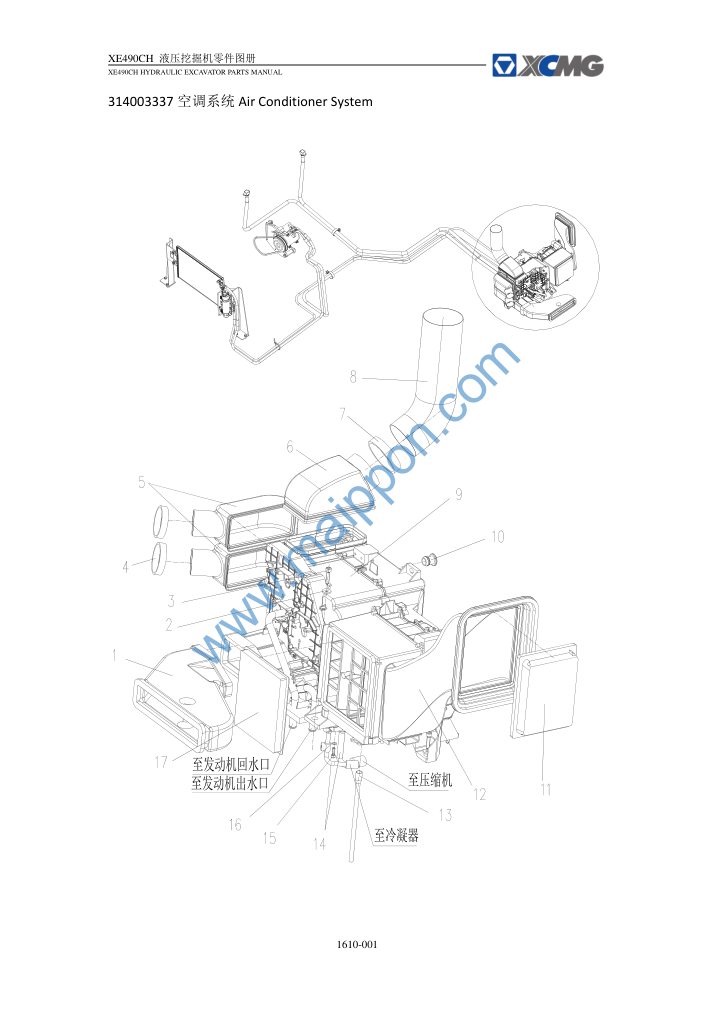

1610-001

Contact: maipponxcmg@yeah.net

801905721   吹脚过渡风道 Air Flue

314000358   垫圈（Q235A） Washer

805139977   螺钉 M8×35 Screw 10.9（达克罗）

800104560   喉箍 Clamp

801905722   前吹风过渡风道 Air Flue

801905720   后吹风过渡风道 Air Flue

800104450   喉箍 Clamp

801905719   后吹风波纹软管 Bellows

803504810   蒸发器 Evaporator

314000354   堵塞（丁基橡胶） Plug

803504817   外气过滤器 Filter

801905718   吸新风过渡风道 Air Flue

803504818   排水软管 Hose

803504819   管接头 Joint

805139913   螺钉M6×20 Screw （达克罗）

805338275   垫圈 6（达克罗） Washer

803504816   内气过滤器 Filter

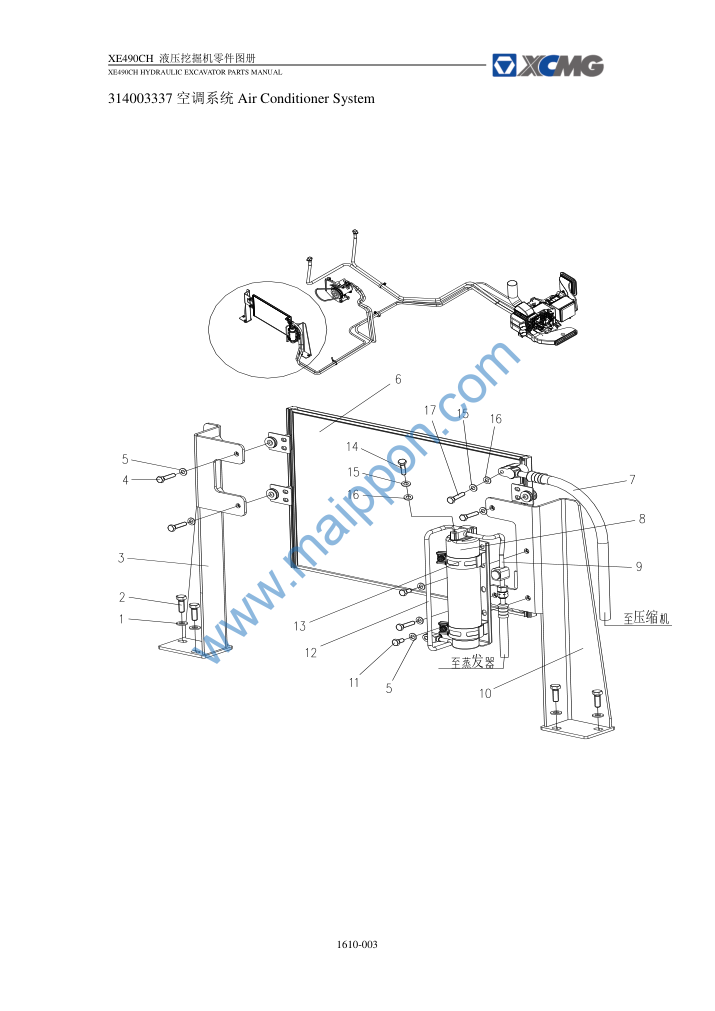

1610-003

Contact: maipponxcmg@yeah.net

329900302   加厚平垫圈 Plain Washer

805046416   螺栓M10×30 Bolt 10.9（达克罗）

314000355   冷凝器支架 Bracket

805046457   螺栓M8×35 Bolt 10.9（达克罗）

329900301   加厚平垫圈 Plain Washer

803504812   冷凝器 Condenser

803505205   压缩机–冷凝器软管 Hose

803504813   储液罐 Liquid Tank

803505204   储液罐-蒸发器硬管 Tube

314000356   冷凝器支架 Bracket

805046504   螺栓M8×16 Bolt 10.9（达克罗）

803504821   冷凝器-储液罐硬管 Tube

803504815   储液罐支架 Bracket

805046498   螺栓 M6×30 Bolt （达克罗）

805338258   垫圈 6（达克罗） Washer

805338275   垫圈 6（达克罗） Washer

805046720   螺栓 M6×35 Bolt （达克罗）

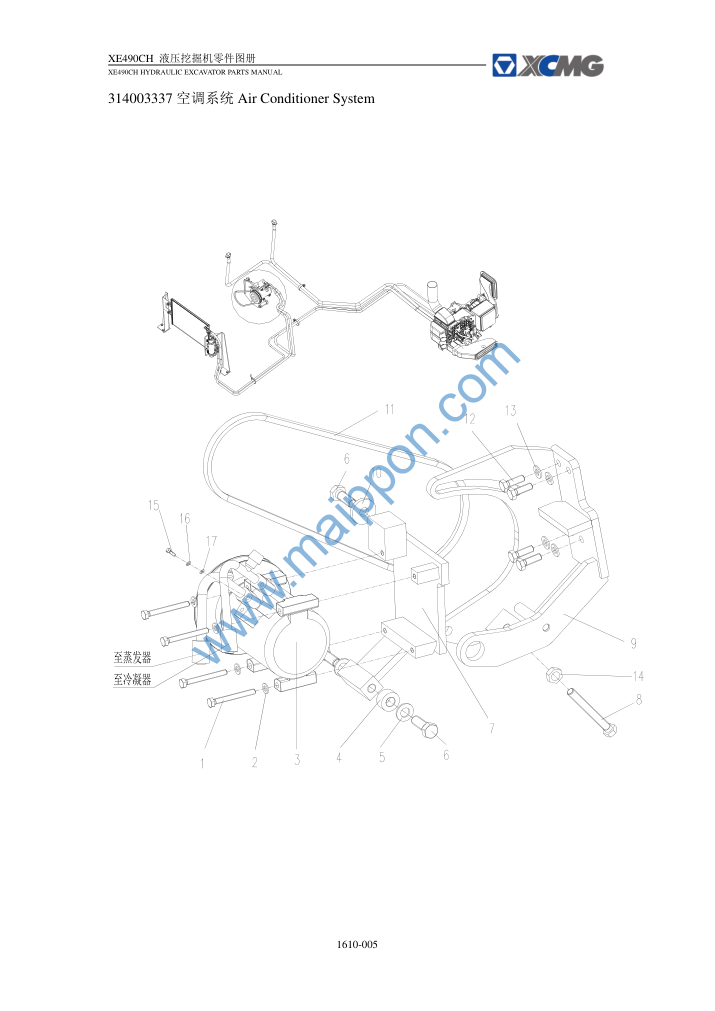

1610-005

Contact: maipponxcmg@yeah.net

805046523   螺栓M8×80 Bolt 10.9（达克罗）

329900301   加厚大垫圈 Washer

803505206   压缩机 Compressor

314000351   隔套 Distance Sleeve

805338283   垫圈14 Washer 300HV（达克罗）

805006415   螺栓M14×40 Bolt 10.9（达克罗）

314000352   旋转架 Revolving Bracket

805046560   螺栓M12×100 Bolt 10.9（达克罗）

314002299   固定架 Bracket

314000357   大垫圈（Q235-A） Washer

800306030   汽车V带 V-Belt

805046416   螺栓M10×30 Bolt 10.9（达克罗）

329900302   加厚平垫圈 Plain Washer

805238372   螺母 M12 Nut 10（达克罗）

805046498   螺栓 M6×30 Bolt （达克罗）

805338258   垫圈 6（达克罗） Washer

805338275   垫圈 6（达克罗） Washer

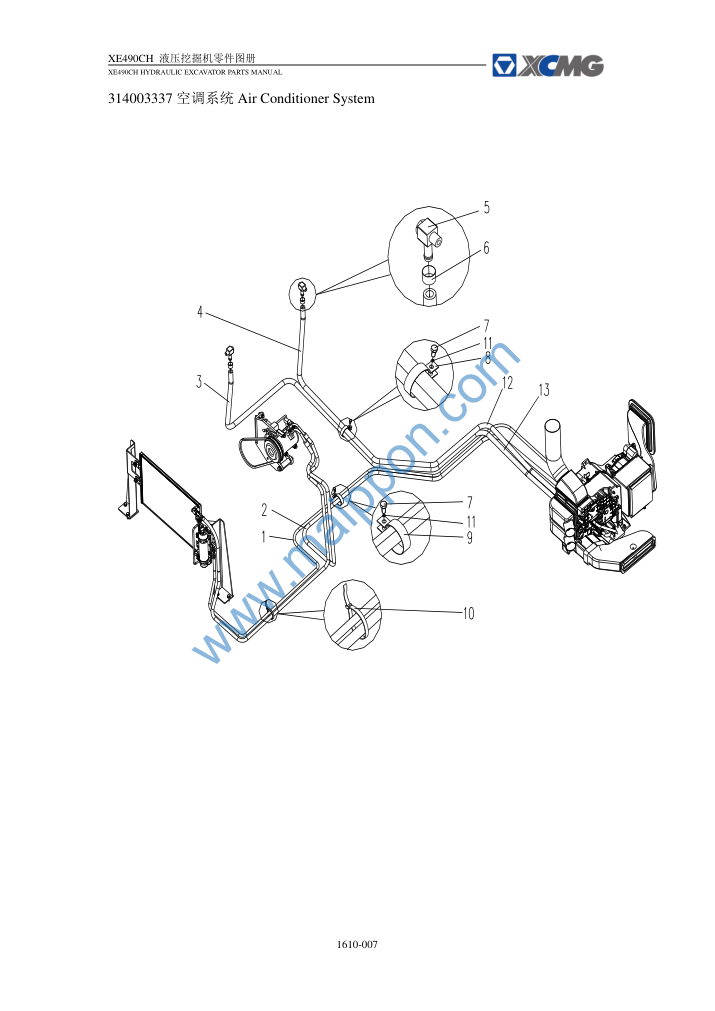

1610-007

Contact: maipponxcmg@yeah.net

803505202   储液罐－蒸发器 Hose 软管总成

803505203   蒸发器－压缩机 Hose 软管总成

822137778   输水胶管 Hose

822137775   输水胶管 Hose

314000390   水管接头 Joint

801969003   喉箍 Clamp

805046504   螺栓M8×16 Bolt 10.9（达克罗）

819908675   胶套卡箍 Clamp

801905672   胶套卡箍 Clamp

801905662   扎带ZD200×8 Bandage

329900301   加厚平垫圈 Plain Washer

822137776   输水胶管 Hose

822137777   输水胶管 Hose
