电气控制系统 Electric Control System (314003090)

XE490CH 液压挖掘机零件图册 / Parts Catalog

---

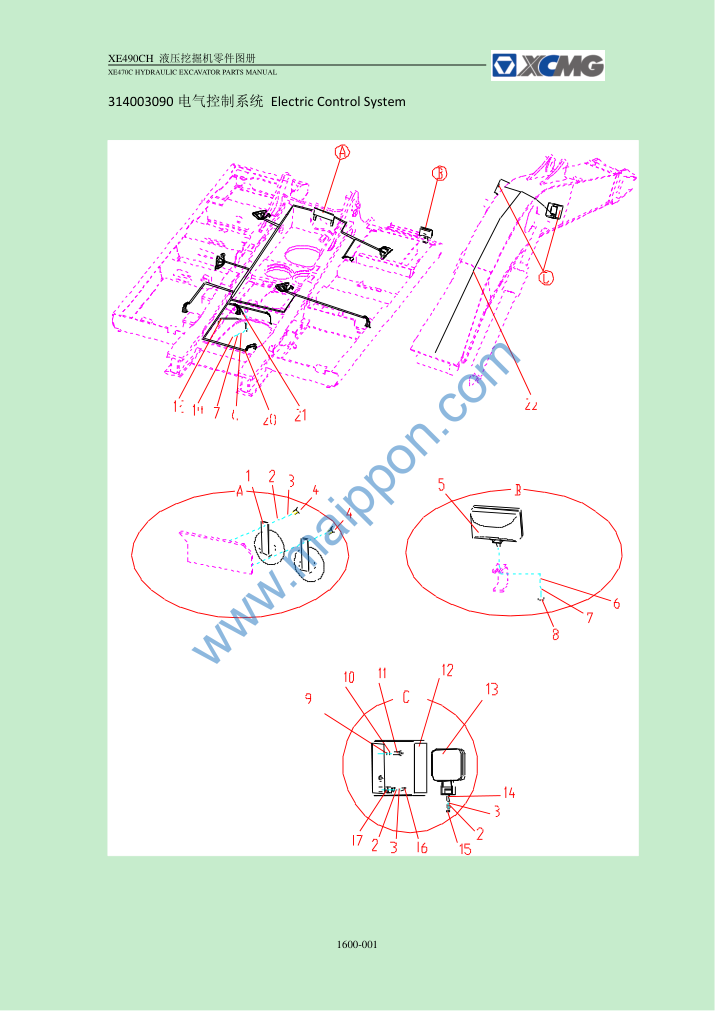

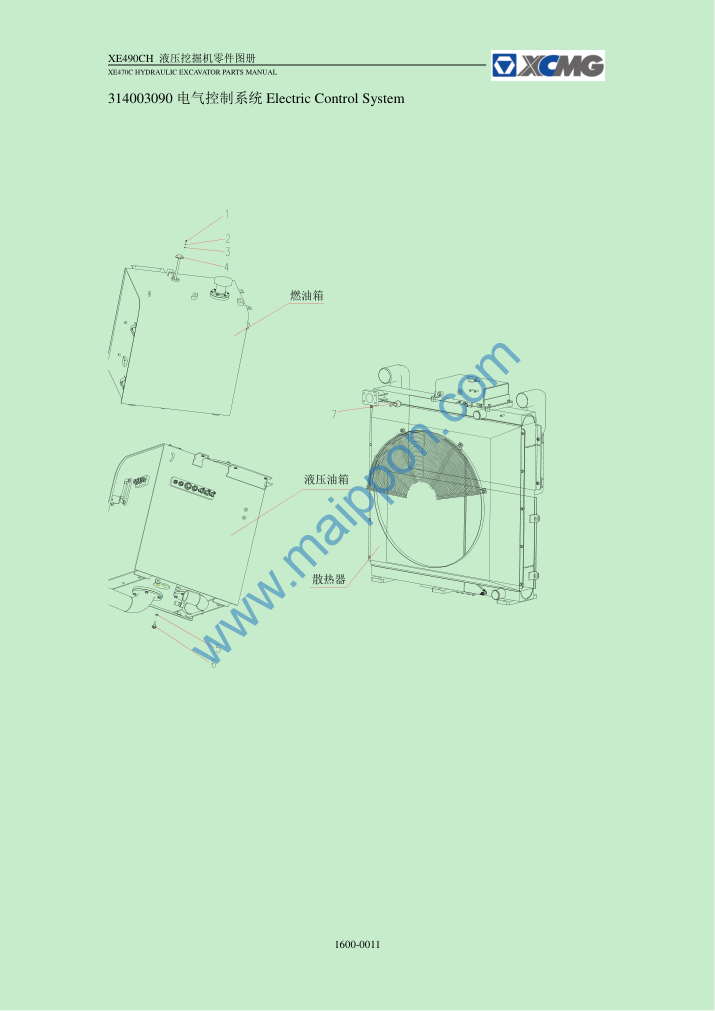

1600-001

Contact: maipponxcmg@yeah.net

803543256   高音喇叭 Horn

803543257   低音喇叭 Horn

805338277   垫圈8 300HV(达克罗) Washer

805338259   垫圈8（达克罗） Washer

805046509   螺栓M8×25 Bolt 10.9（达克罗）

803544558   工作灯 Lamp

803502957   灯泡 Lamp

805338279   垫圈10 300HV(达克罗) Washer

805338260   垫圈10（达克罗） Washer

805238371   螺母M10 10（达克罗） Nut

805338281   垫圈12 300HV(达克罗) Washer

805338261   垫圈12（达克罗） Washer

805006412   螺栓M12×30 Bolt 10.9（达克罗）

314004065   臂灯支架 Bracket

803544906   臂灯 Arm Lamp

805046508   螺栓M8×20 Bolt 10.9（达克罗） 2

805238387   螺母M8 10（达克罗） Nut

805046504   螺栓 M8×16 Bolt 10.9(达克罗)

819948100   安装夹具 Clamp

803681265   电瓶线 Cable

805046524   螺栓 M10×16 Bolt （达克罗）

314004064   主线束1 Main Harness 1

803608931   电瓶线 Cable

314003449   臂灯线束 Harness

p348

Contact: maipponxcmg@yeah.net

805046504   螺栓 M8×16 10.9 Bolt （达克罗）

805338277   垫圈8 300HV Washer （达克罗）

805338259   垫圈 8（达克罗） Washer

803502500   行走报警器 Walk Buzzer

803670733   电源总开关 Main Power Switch

803678368   电瓶线（HXZF280） Cable

803678370   电瓶线（HXZ470-10） Cable

314002931   电瓶压架 Press Frame

314002929   橡胶垫1 Rubber

803678369   电瓶线（HXZ350-10） Cable

805238371   螺母M10 10（达克罗） Nut

805338279   垫圈10 300HV Washer （达克罗）

314002928   拉杆 Pull-Rod

314002930   橡胶垫2 Rubber

803678371   电瓶线（HXF300-10） Cable

803678372   电瓶线（HXF530-10） Cable

803544055   电瓶 90D26R Battery

803704537   保险丝盒 FuseBox

803608738   保险丝30A Fuse

803608737   保险丝20A Fuse

803608736   保险丝15A Fuse

803608735   保险丝10A Fuse

803608734   保险丝5A Fuse

803704527   螺钉 20 Screw

803608739   启动继电器 Relay

805140011   螺钉 M4×16（达克罗） Screw

805338379   垫圈 4（达克罗） Washer

805338382   垫圈 4（达克罗） Washer

805140015   螺钉M5×16（达克罗） Screw

805338380   垫圈 5（达克罗） Washer

p350

Contact: maipponxcmg@yeah.net

805338383   垫圈 5（达克罗） Washer 32 一路保险HHR Fuse 1

803608842   继电器 Relay

803704526   加紧型搭扣 Clamp-Type Tower Buckle

803704524   快速螺钉 Screw

803704525   中型挡圈 Back Up Ring

805046525   螺栓M10×20 Bolt 10.9（达克罗）

805338260   垫圈10（达克罗） Washer

314002935   箱体总成 Tank Body

314002489   橡胶圈 Rubber Ring

800104255   插销式束带（黑色） Bridle

803608835   保险片 Fuse

803612839   保险片 Fuse

803202234   保险片 Fuse

805238482   螺母 M5（达克罗） Nut

803610344   3路保险盒 Fuse Box

803608696   预热继电器 Relay

314002934   电气箱线束 Harness

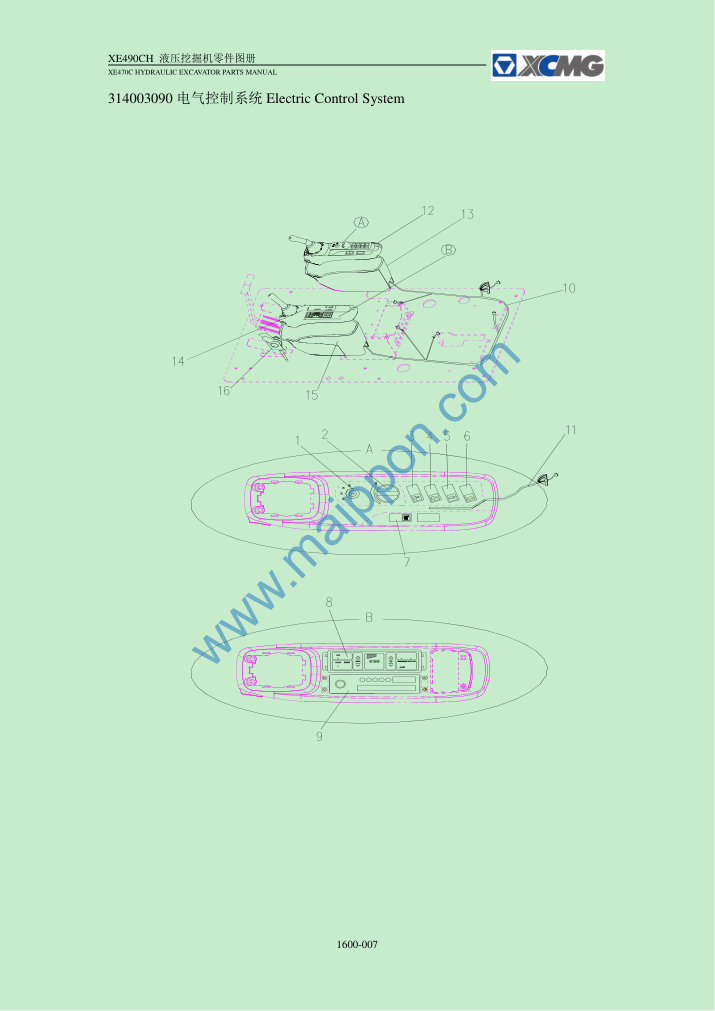

1600-007

Contact: maipponxcmg@yeah.net

803670669   钥匙开关 Key Switch

803611303   油门电位计 Potentiometer

803608891   翘板开关 Switch

803608004   标志板3.32 Sign

803704505   标志板3.31 Sign

803608892   翘板开关 Switch

803704507   标志板2.5 Sign

803608893   翘板开关 Switch

803704508   标志板2.6 Sign

803504776   24V指示灯部件 24V Indicator Light

803610345   翘板开关 Switch

803704925   标志板（行走消音） Sign

803504814   控制面板 Control Unit

803504809   收音机 Radio

316502492   主线束2 Main Harness 2

803681346   右扶手箱线束 Harness

803680723   右扶手箱上盖 Rightbox Cover

803680724   右扶手箱箱体 Rightbox

803680721   左扶手箱上盖 Lightbox Cover

803680722   左扶手箱箱体 Lightbox

803680728   安全操作手柄 Operating Handle

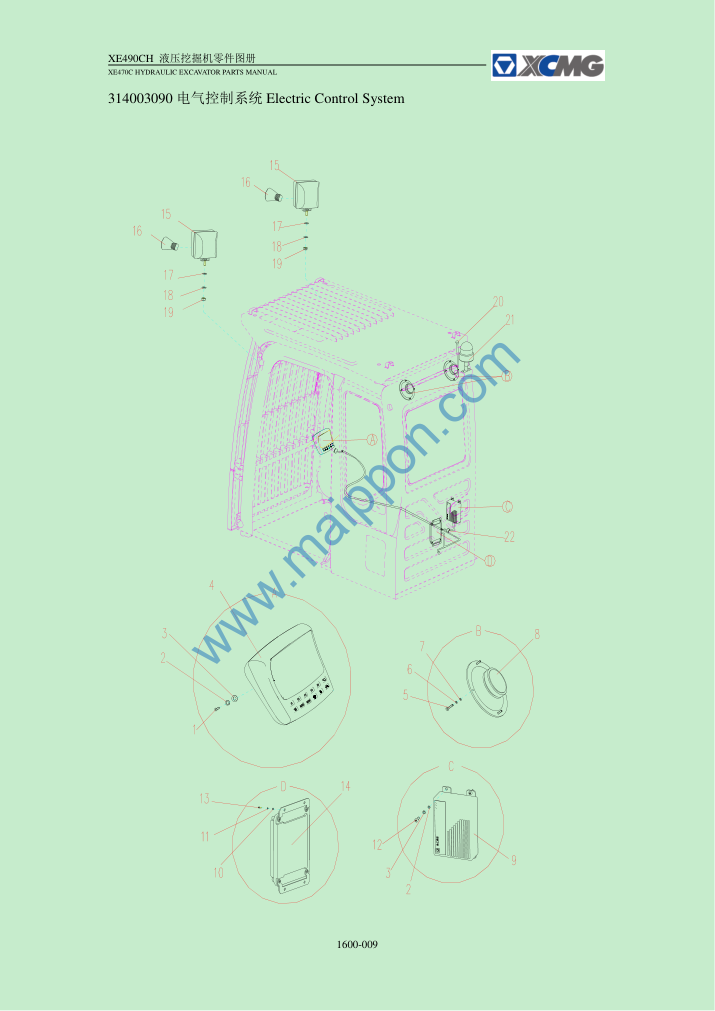

1600-009

Contact: maipponxcmg@yeah.net

805140014   螺钉 M5×12 Screw （达克罗）

805338380   垫圈5（达克罗） Washer

805338383   垫圈5（达克罗） Washer

803545878   电子监控器 Monitor

805100331   螺栓 M4×20 Bolt

805338379   垫圈 4（达克罗） Washer

805338382   垫圈 4（达克罗） Washer

819908756   扬声器 Speaker

803542698   GPS控制器 GPS Controller

805338277   垫圈8 Washer 300HV（达克罗）

805338259   垫圈8（达克罗） Washer

805140014   螺钉 M5×12（达克罗） Screw

805046844   螺钉 M8×40 Screw 10.9（达克罗）

803545884   主控制器 Controller

803544558   工作灯 Lamp

803502957   灯泡 Lamp

805338278   垫圈 10（达克罗） Washer

805338260   垫圈 10（达克罗） Washer

805238366   螺母 M10（达克罗） Nut

802139264   天线 Antenna

819908673   报警灯（24V） Warning Lamp

314004096   内饰线束 Harness

1600-001

Contact: maipponxcmg@yeah.net

805140015   螺钉 M5×16（达克罗） Screw

805338380   垫圈 5（达克罗） Washer

805338383   垫圈 5（达克罗） Washer

803504591   直杆油量传感器 Fuel Level Sensor

805300024   组合垫圈 14 Washer

803504717   温度传感器 Temp Sensor M14×1.5

803504795   水位传感器 Sensor

1600-001

Contact: maipponxcmg@yeah.net

803538020   压力开关 1.5MPa Pressure Switch

803506273   压力传感器 Pressure Sensor

803506272   压力传感器 Pressure Sensor
