底盘总成 Undercarriage Assy (314004898)

XE490CH 液压挖掘机零件图册 / Parts Catalog

---

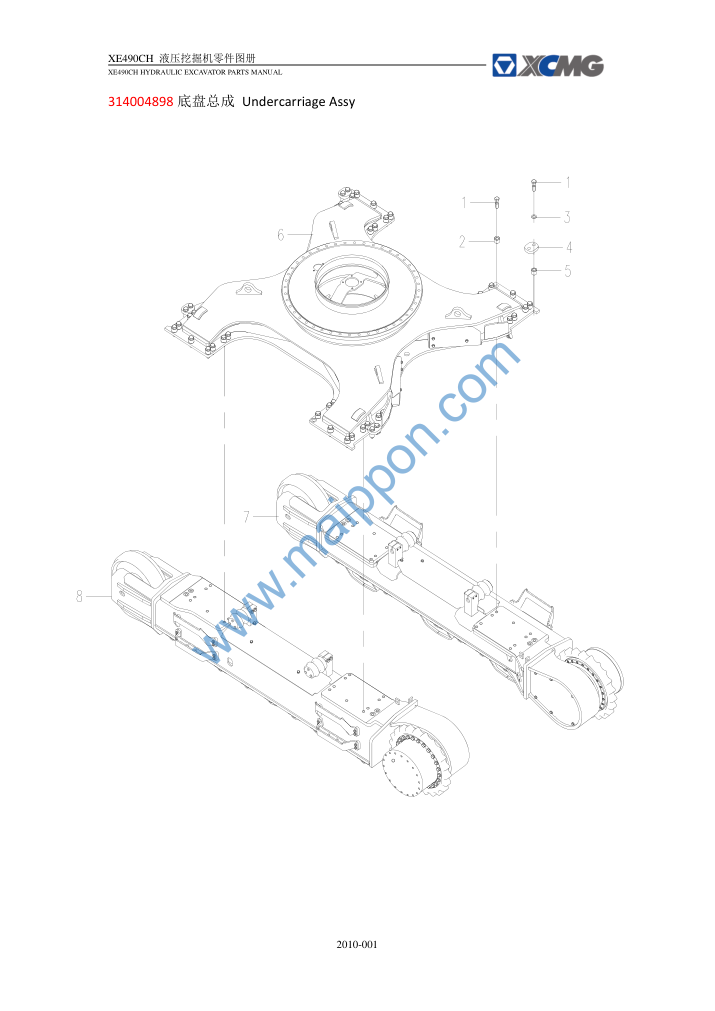

2010-001

Contact: maipponxcmg@yeah.net

314000961   螺栓 Bolt

314000023   垫块 Block

805338301   垫圈30（达克罗) Washer

314000025   压块 Block

314000024   垫块 Block

314003605   底架 Frame

314004881   右纵梁 Beam

314004880   左纵梁 Beam

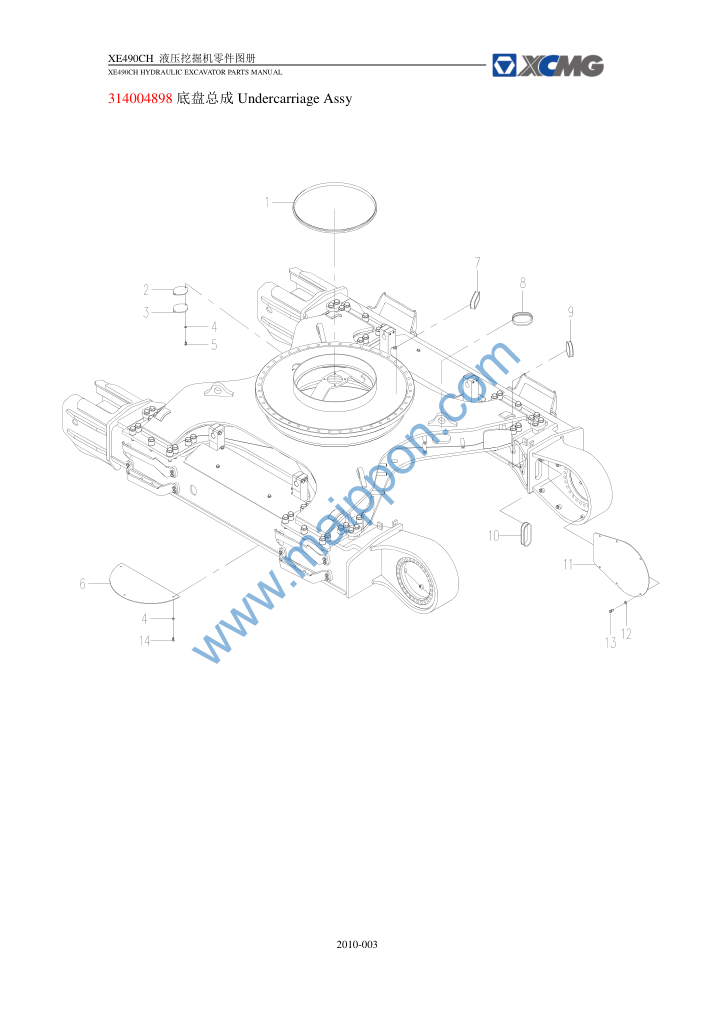

2010-003

Contact: maipponxcmg@yeah.net

314005082   密封圈 Seal Washer

314000022   橡胶垫 Rubber Mat

314000021   油池盖板 Cover Plate

329900303   加厚平垫圈 Plain Washer

805006412   螺栓 M12×30 Bolt 10.9（达克罗）

314000028   底盖板 Cover Plate

314003441   橡胶护套 Jacket

314003587   橡胶护套 Jacket

314003588   橡胶护套 Jacket

314003444   橡胶护套 Jacket

314002780   右马达盖板 Cover Plate（R）

314002779   左马达盖板 Cover Plate（L）

329900304   加厚平垫圈 Plain Washer

805006289   螺栓 M16×35 Bolt 10.9（达克罗）

805046469   螺栓 M12×25 Bolt 10.9（达克罗）

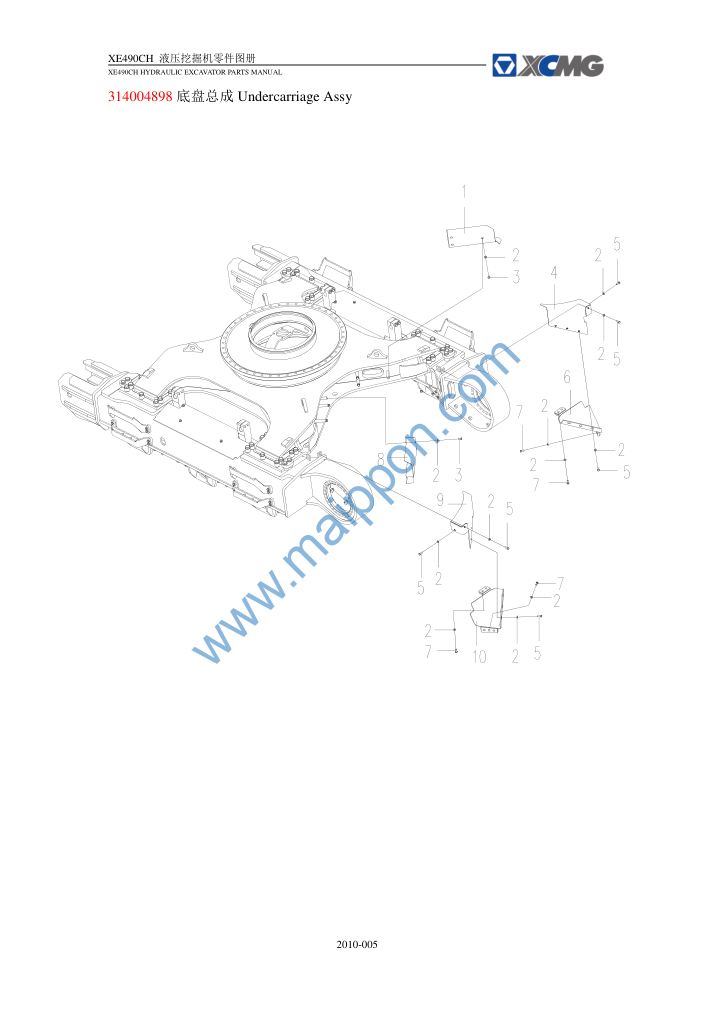

2010-005

Contact: maipponxcmg@yeah.net

314004866   右护罩 Mantle

329900300   加厚大垫圈 Washer

805046570   螺栓 M16×25 Bolt 10.9（达克罗）

314003535   右上护罩 Mantle

805006332   螺栓 M16×40 Bolt 10.9（达克罗）

314004877   右下护罩 Mantle

805006289   螺栓 M16×35 Bolt 10.9（达克罗）

314004863   左护罩 Mantle

314003532   左上护罩 Mantle

314004872   左下护罩 Mantle

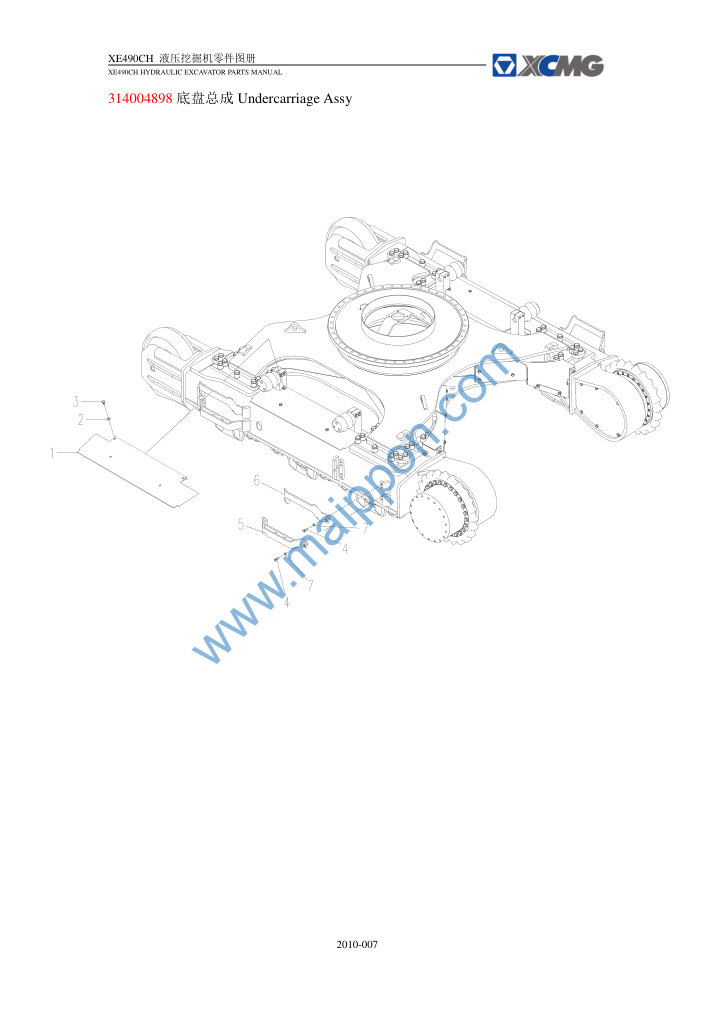

2010-007

Contact: maipponxcmg@yeah.net

314000006   滑板 Plate

329900304   加厚平垫圈 Plain Washer

805006417   螺栓 M16×30 Bolt 10.9（达克罗）

805046589   螺栓 M20×45 Bolt 10.9（达克罗）

329900403   脚踏 Step

314004856   上脚踏板 Step

805338297   垫圈20（达克罗） Washer

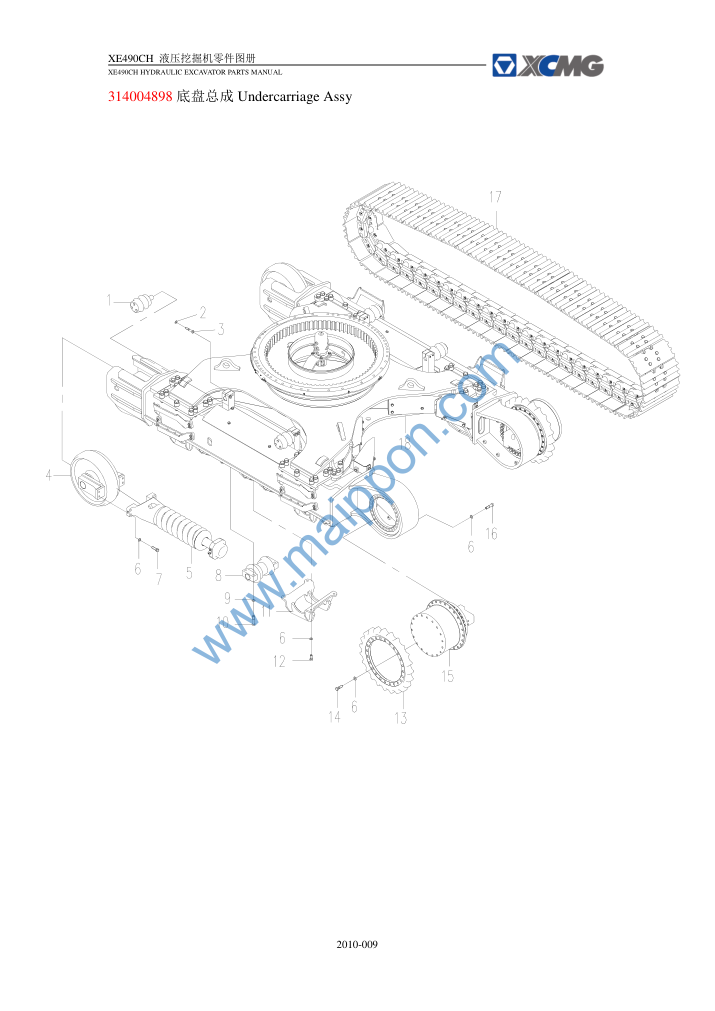

2010-009

Contact: maipponxcmg@yeah.net

800305371   托轮 Upper Roller

805338297   垫圈 20（达克罗) Washer

805006284   螺栓 M20×110 Bolt 10.9（达克罗）

800305373   引导轮总成 Guide Wheel

800305457   涨紧装置 Track Tensioner

805338299   垫圈 24（达克罗） Washer

805004837   螺栓 M24×90 Bolt 10.9（达克罗）

800305455   支重轮 Lower Roller

805338298   垫圈 22（达克罗) Washer

805006394   螺栓 M22×120 Bolt 10.9 （达克罗）

314003062   夹轨器 Guard

805046596   螺栓 M24×60 Bolt 10.9 （达克罗）

800305372   驱动轮 Drive Gear

805005960   螺栓 M24×80 Bolt 10.9 （达克罗）

803007124   行走马达 Travel Motor

805005958   螺栓 M24×100 Bolt 10.9（达克罗）

800305370   履带总成 600mm Crawler （标配）

800346777   履带总成 700mm Crawler （选配）

314003605   底架 Frame
