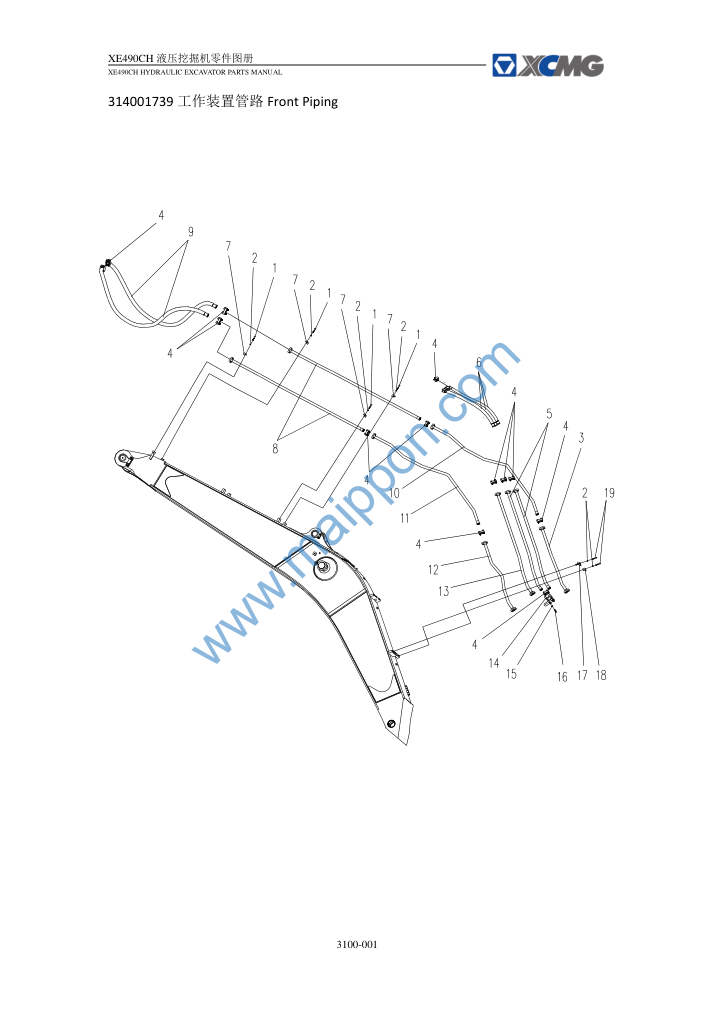

工作装置管路 Front Piping (314001739)

XE490CH 液压挖掘机零件图册 / Parts Catalog

3100-001

Contact: maipponxcmg@yeah.net

805046664   螺钉 M16×70 Bolt 10.9（达克罗）

329900304   加厚平垫圈 Washer

314001740   铲斗钢管总成（右后） Pipe

803164323   法兰组件 Flange

314001744   斗杆钢管总成（大腔） Pipe

803371315   软管总成 Hose Assy

314002307   单管夹 Clip

314001754   铲斗钢管总成（左前） Pipe

314001752   铲斗钢管总成（右前） Pipe

803306736   软管总成 Hose Assembly

314001748   铲斗钢管总成（右中） Pipe

314001750   铲斗钢管总成（左中） Pipe

314001742   铲斗钢管总成（左后） Pipe

314001746   斗杆钢管总成（小腔） Pipe

314002722   合流块总成 Pipe

805338283   垫圈 14 Washer 300HV（达克罗）

805139772   螺钉 M14×45 Bolt 10.9（达克罗）

314002308   双管夹 Clip

314002859   单管夹 Clip

805006391   螺栓 M16×90 Bolt 10.9（达克罗）
