动臂油缸（左） Boom Cylinder (L) (803007114)

XE490CH 液压挖掘机零件图册 / Parts Catalog

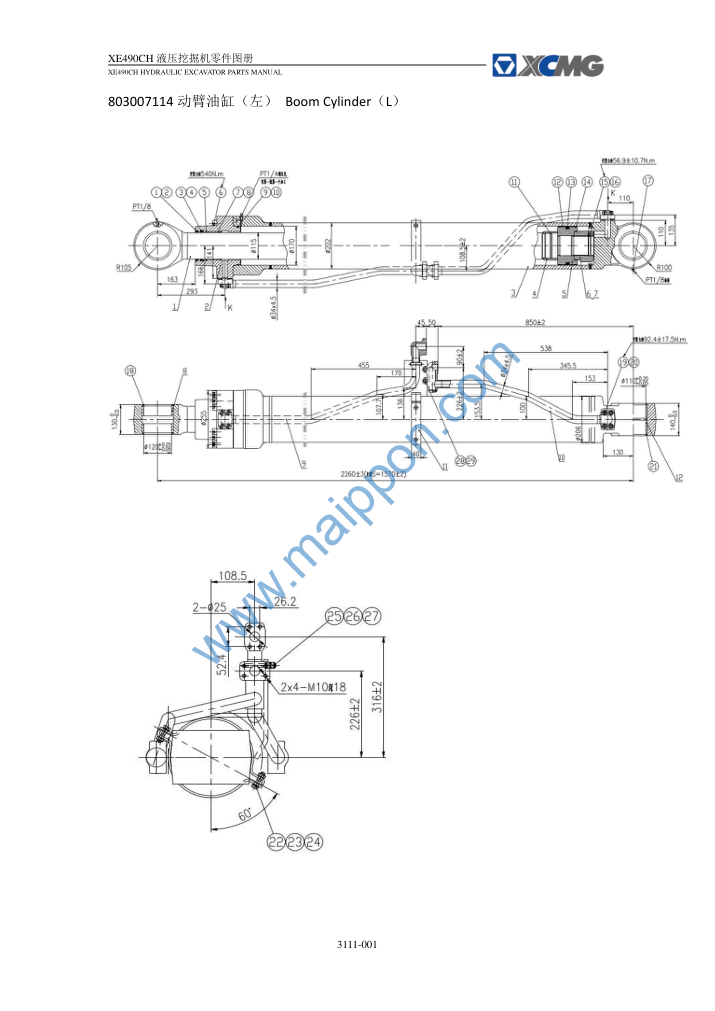

3111-001

Contact: maipponxcmg@yeah.net

860125811   活塞杆 Bar

860125812   端盖Φ255×Φ170 Cover ×Φ115

860125813   缸体 Cylinder

803008478   缓冲套 d115 Cushion

860125814   活塞Φ170×Φ86× Piston 85

860125815   螺母M85×4 Nut

860125816   垫圈Φ121×Φ86× Washer 0.5

803071699   B型轴套 Bushing

860125817   左动臂油管组件A Pipe

860125818   左动臂油管组件B Pipe

860125819   卡箍组件 Clip

860200779   轴套 Bushing ○1 860125820 防尘圈 Dust Seal 1 ○2 803008488 挡圈 Back-up Ring 1 d115/Φ136×2 ○3 860125821 轴用密封圈 Seal Ring 1 ○4 803008490 开口挡圈 Back-up Ring 1 ○5 860125822 缓冲圈 Cushion 1 ○6 860106651 内六角螺钉 Screw 14 M20×100 ○7 803008492 滑动轴套 Bushing 1 ○8 860200771 挡圈d115/Φ128× Back-up Ring 1 3.5 ○9 860200756 O形密封圈 O-Ring 1 ○ 10 860200769 O形圈挡圈 O- back up Ring 1 ○ 11 860200767 缓冲环d115/Φ111 Cushion 1 ○ 12 860200764 成型导向环 Guide Sleeve 2 ○ 13 860200757 孔用密封圈Φ170× Seal Ring 1 Φ147×15.5 ○ 14 860200762 纳污环 Seal 2 ○ 15 860125823 凹端螺钉 M14×16 Screw 1 ○ 16 860200761 钢球Φ8 Steel Ball 1 ○ 17 801103292 油杯 PT1/8 Oiler 1 ○ 18 860200748 防尘圈 Dust Seal 2

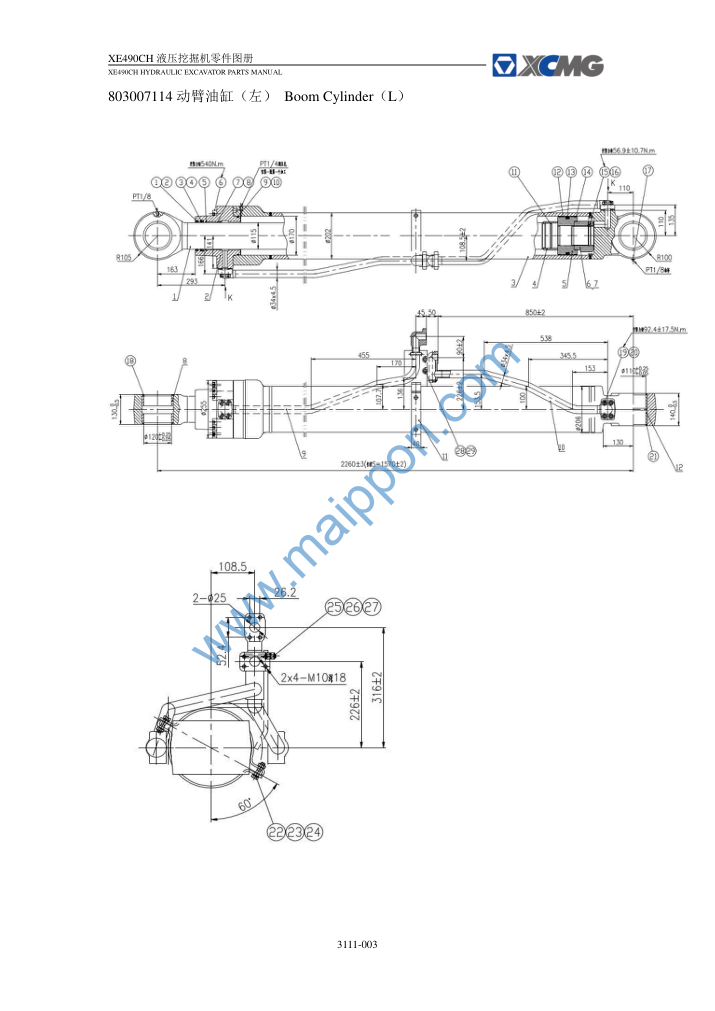

3111-003
