驾驶室总成 Cab Assy (314005554)

XE470CK 液压挖掘机零件图册 / Parts Catalog

---

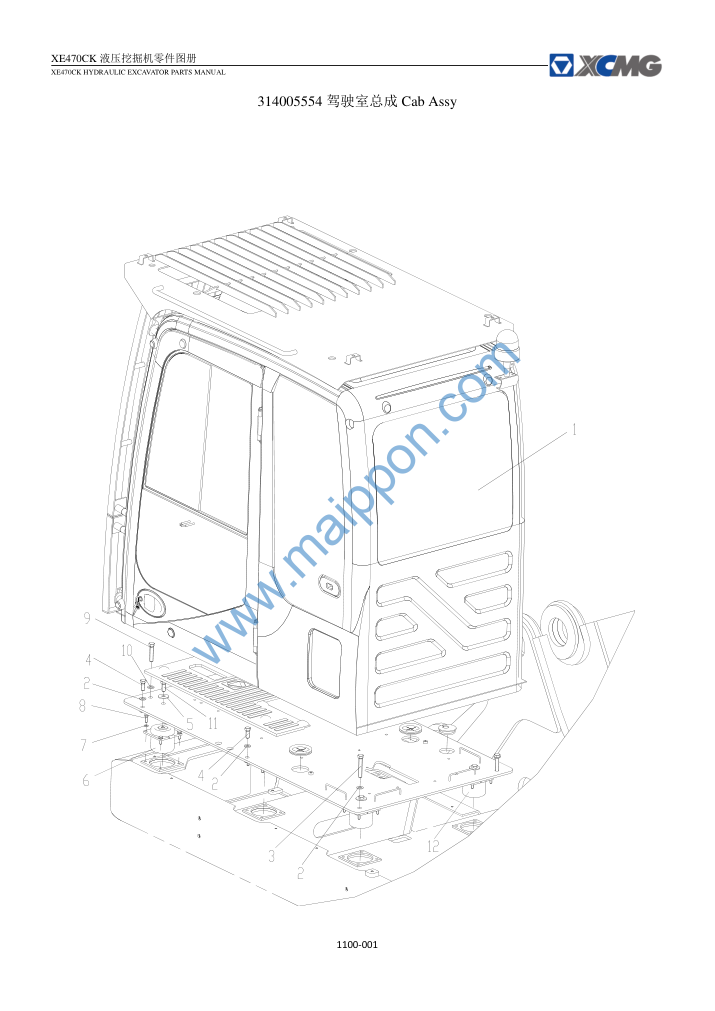

1100-001

Contact: maipponxcmg@yeah.net

329900304   加厚平垫圈Washer

805004814   螺栓M16×55 10.9（达克罗） Bolt

805006290   螺栓M16×50 10.9（达克罗） Bolt

329900300   加厚大垫圈Washer

801971022   左侧减震器RubberCushion

329900302   加厚平垫圈Washer

805046528   螺栓M10×35 10.9（达克罗） Bolt

805004837   螺栓 M24×90 10.9（达克 罗）Bolt

805338299   垫圈24 （达克罗）Washer

805006280   螺栓M16×45 10.9（达克罗） Bolt

801971021   右侧减震器RubberCushion

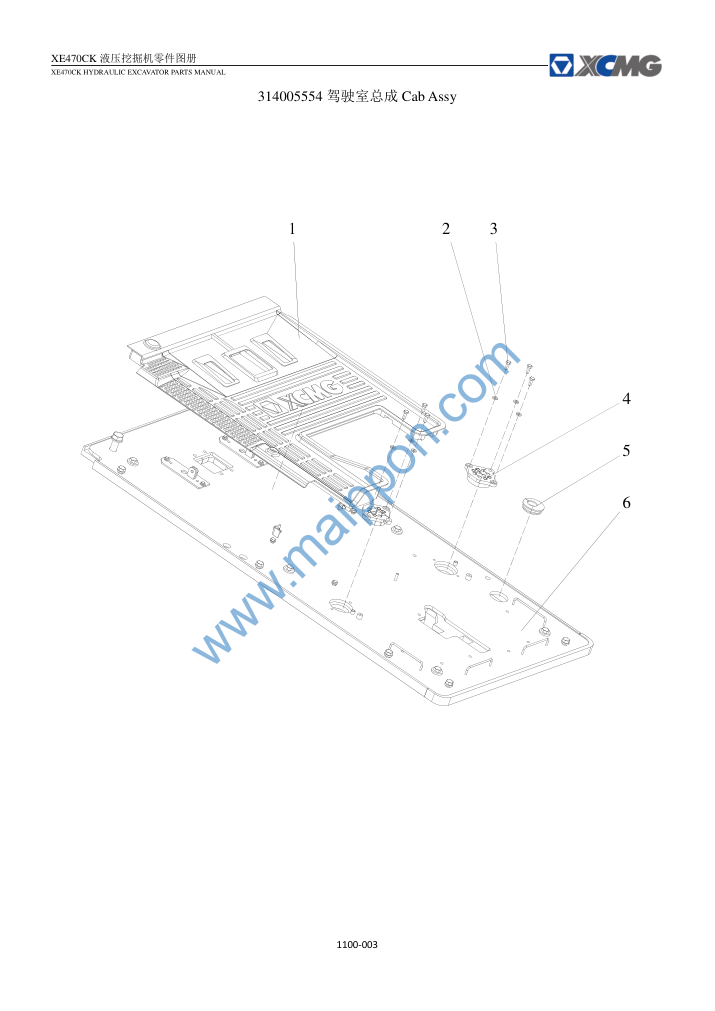

1100-003

Contact: maipponxcmg@yeah.net

329900302   加厚平垫圈Washer

805011330   螺栓 M10×25 10.9（达克罗）Bolt

312602008   护套Jacket

314000064   护线套Jacket *6 314005556 底板floor 1

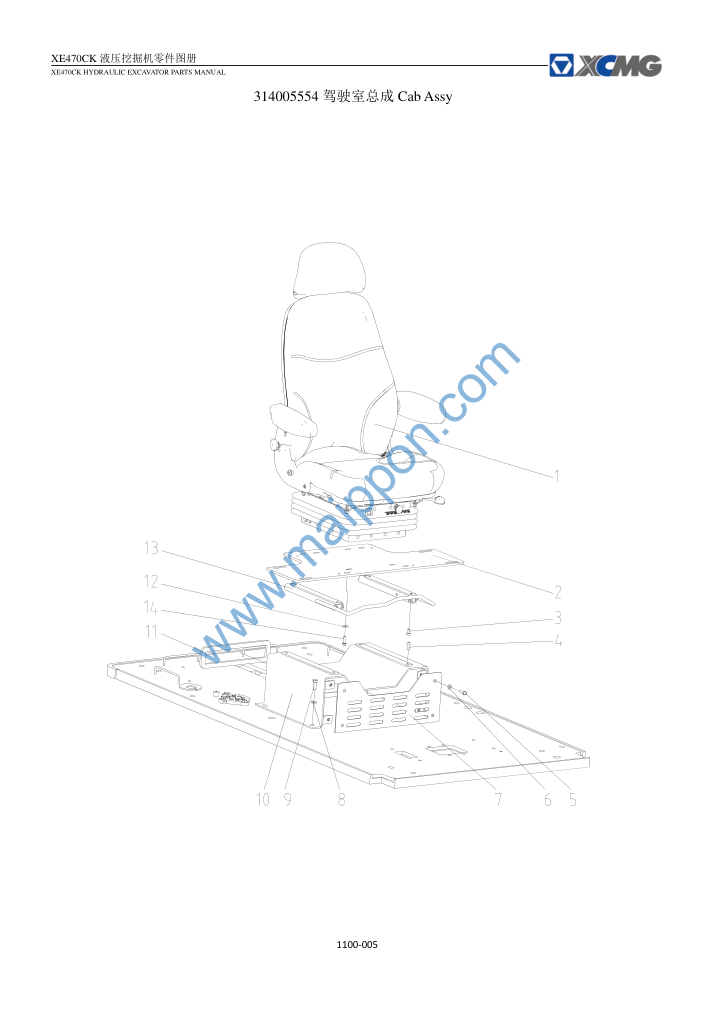

1100-005

Contact: maipponxcmg@yeah.net

314000062   座椅安装板Mounting Plate

805139814   螺钉 M8×16 10.9（达克罗） Screw

805104824   螺钉 M8×20 10.9（达克罗） Screw

805046509   螺栓M8×25 10.9（达克罗） Bolt

329900301   加厚平垫圈Washer

314000069   前盖板Cover Plate

329900302   加厚平垫圈Washer

805046416   螺栓M10×30 10.9（达克罗） Bolt

314000063   安装支座Mounting Seat

314000070   密封条Sealing Strip

329900296   加厚大垫圈Washer *13 310602277 滑轨套件Slider 1

805046508   螺栓M8×20 10.9（达克罗） Bolt

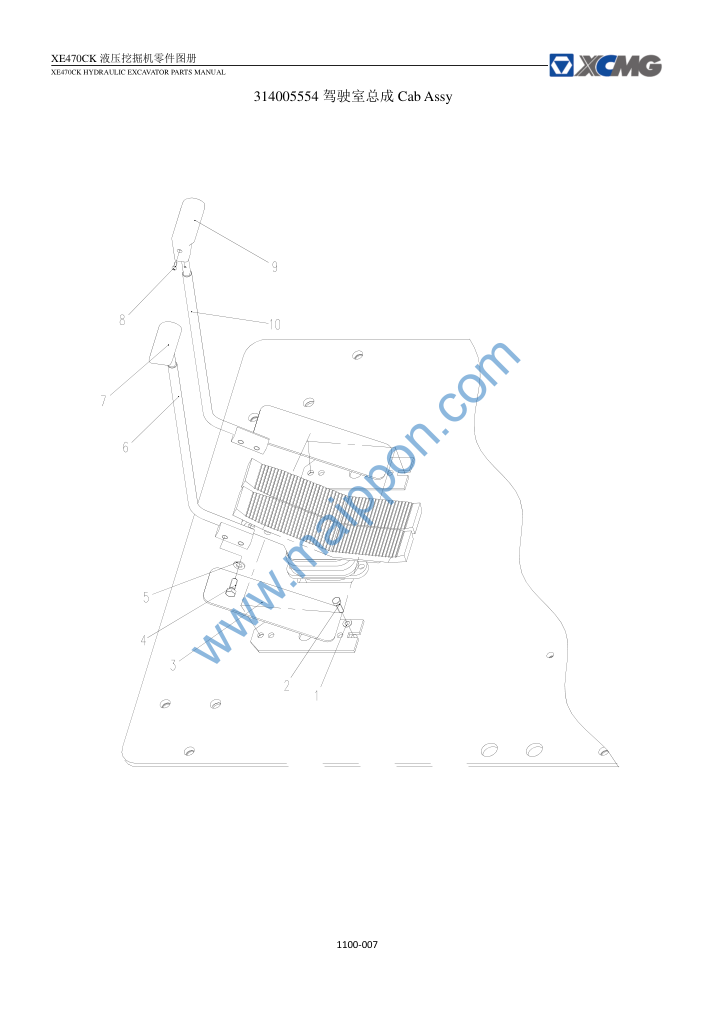

1100-007

Contact: maipponxcmg@yeah.net

329900296   加厚大垫圈Washer

805046511   螺栓M8×30 10.9（达克罗） Bolt *3 310602203 脚踏板Pedal 2

805139858   螺钉M10×25 10.9（达克罗） Screw

329900302   加厚平垫圈Washer

314001797   左杆Lever

819908627   左手柄Handle

805140014   螺钉M5×12（达克罗）Screw

819908626   右手柄Handle

314001794   右杆Lever

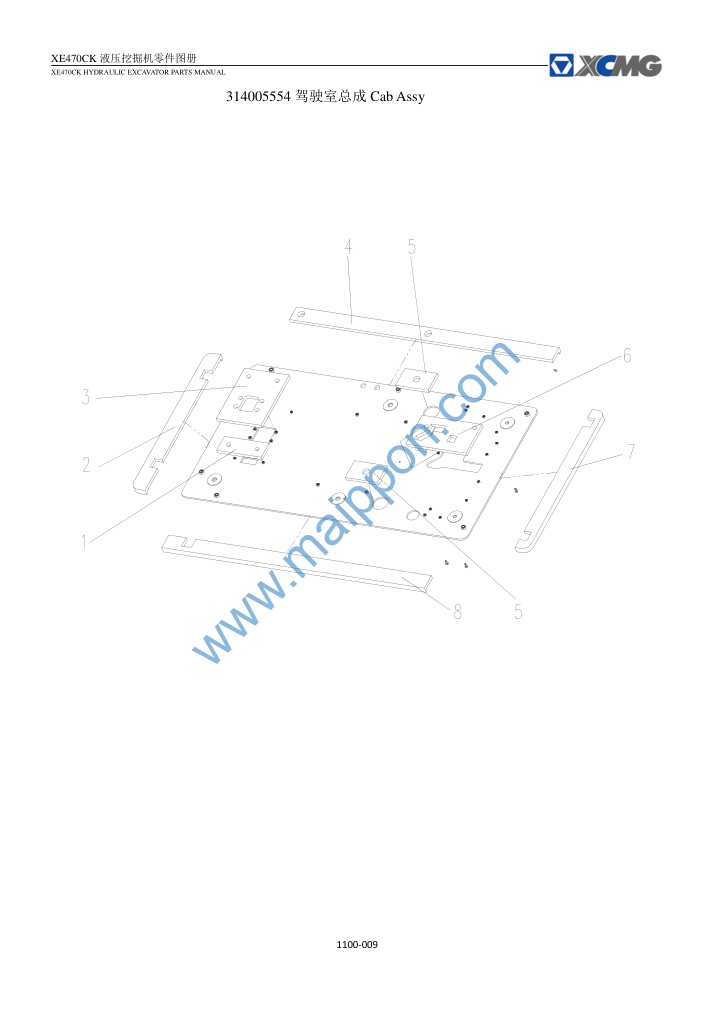

1100-009

Contact: maipponxcmg@yeah.net

316002273   海绵ⅧSponge

316002670   海绵ⅠSponge

316002270   海绵ⅤSponge *4 316005293 海绵Sponge 1

316002272   海绵ⅦSponge

316002271   海绵ⅥSponge

316002671   海绵ⅡSponge *8 316005292 海绵 Sponge 1

p78

Contact: maipponxcmg@yeah.net

802139156   前上护网 1 1505 选配 Protective 注： J：表示“组合使用”。 #：表示该页零件表中新增加的零件。
