驾驶室 Cab (802140532)

XE470CK 液压挖掘机零件图册 / Parts Catalog

---

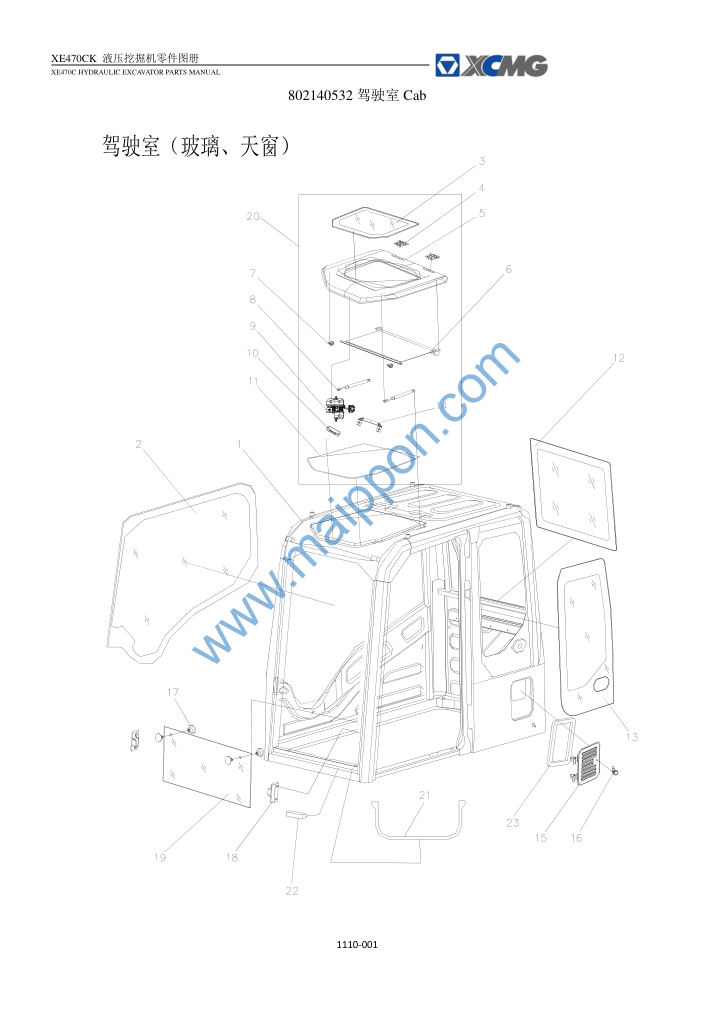

1110-001

Contact: maipponxcmg@yeah.net

802139021   驾驶室钣金车身Cab

802139022   右侧玻璃Glass

802139023   天窗玻璃Glass

802139024   天窗铰链Hinge

802139025   天窗Window

802139026   天窗遮阳帘Curtain

802138276   天窗遮阳帘限位Stopper

801736972   天窗气弹簧Air spring

802139029   天窗锁Lock

802139030   天窗锁扣Lock Catch

802139031   天窗密封条Sealing Strips

802139032   后窗玻璃Glass

802139033   左后玻璃Glass

802139224   顶盖拉手Handle

802139035   新风口外板Plate

802138281   新风口门锁Lock

802139038   前窗下挡玻璃拉手组件 Handle

802139039   前下玻璃左右限位 Stopper *19 802140438 前下玻璃Glass 1

802139225   天窗组件总成Louver

802139226   前下玻璃密封橡胶条 Rubber Strip *22 802140347 前下挡风玻璃橡胶垫块 2 # Rubber Pad *23 802140346 进风口风道密封海绵 1 # Sponge

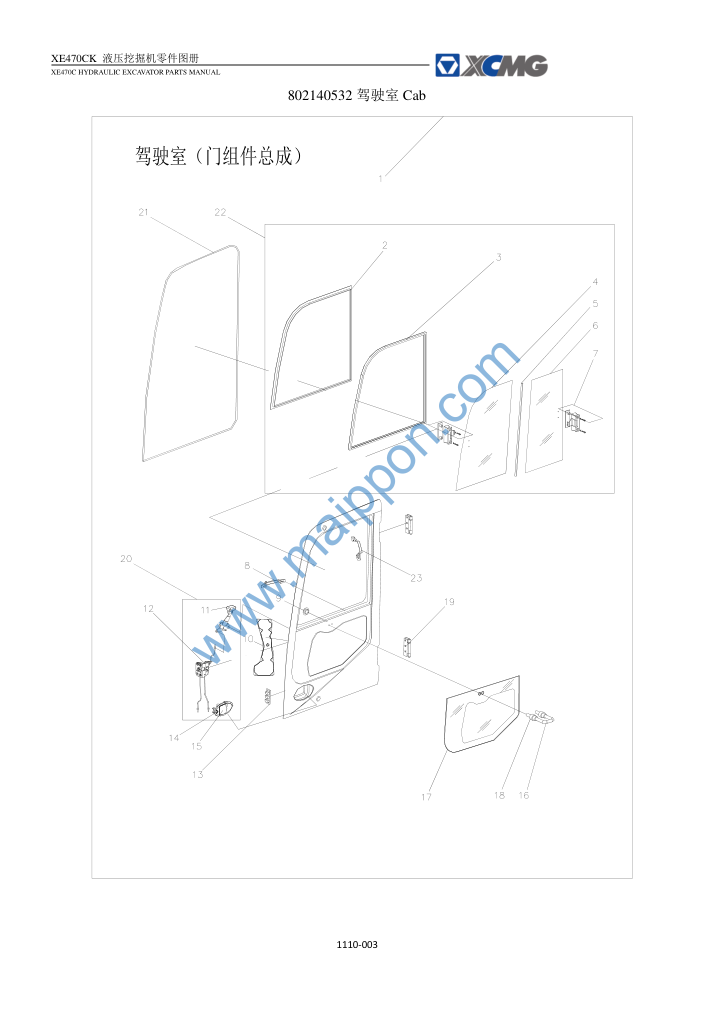

1110-003

Contact: maipponxcmg@yeah.net

802139042   门组件总成Door *2 802139043 门推拉窗框Frame 1 *3 802140340 门推拉窗内边卡条 1 Rubber Strip *4 802140341 推拉窗前玻璃Glass 1 *5 802140342 推拉窗封槽Trim tank 1 *6 802140343 推拉窗后玻璃Glass 1

802138288   移窗锁Lock

802139049   门内拉手Handle

802139050   锁扣堵头（内）Plug

802139051   门锁盖板Cover Plate

802139052   门内开启手柄Handle

802139053   门锁机构总成Lock

802138292   门限位2Stopper

802138293   门锁钥匙Key

802138294   门锁外开启手柄Handle

802139057   定位所锁扣Catch

802139058   门下玻璃Glass

802139059   锁扣堵头（外）Plug

802139060   门铰链Hinge

802139228   门锁组件总成Lock

802139227   门胶条Adhesive Tape *22 802140338 门推拉窗总成Window 1 *23 802140448 门侧拉手Handle 1 #

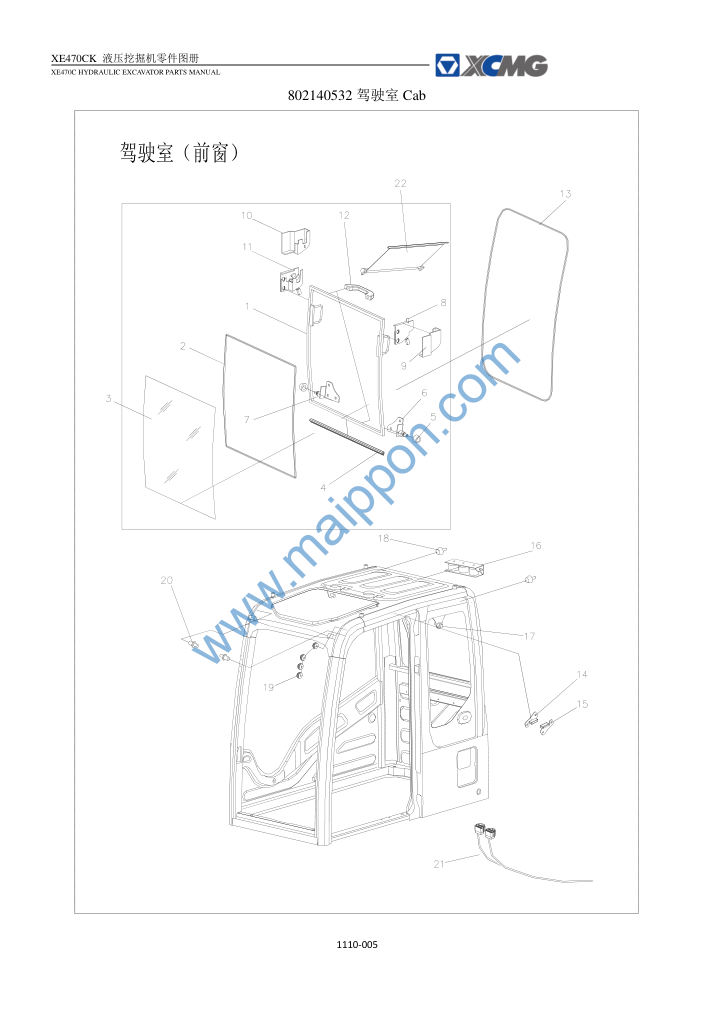

1110-005

Contact: maipponxcmg@yeah.net

802139061   前窗框组件总成Window Frame

802139062   前窗密封条海绵条 Sponge Stripe *3 802140437 前窗上挡玻璃Glass 1

802139064   前窗框下部密封条 Sealing Strips

802139065   前窗框滑轮Pulley

802139066   前窗框滑轮下支架固定板 （左）Stay Left Lower

802139067   前窗框滑轮下支架固定板 （右）Stay Right Lower

802138300   前挡窗左侧锁Lock

802138301   前挡窗左侧锁盖Cover

802138302   前挡窗右侧锁Lock

802138303   前挡窗右侧锁盖Cover

802139072   前窗提手Handle *13 802140344 前窗玻璃密封条Sealing 1 Strips

802139074   前窗顶部上限位（右） Stopper

802139075   前窗顶部上限位（左） Stopper

802139076   平衡器Balancer

802139077   前窗后锁扣Catch

802139078   前窗框顶后限位Stopper

802139079   （平衡器拉索）滑轮座总 成Base of Pulley

802139080   前窗锁扣Catch

802139081   线束总和Harness *22 802140436 前窗遮阳帘 Curtain 1 # 选配

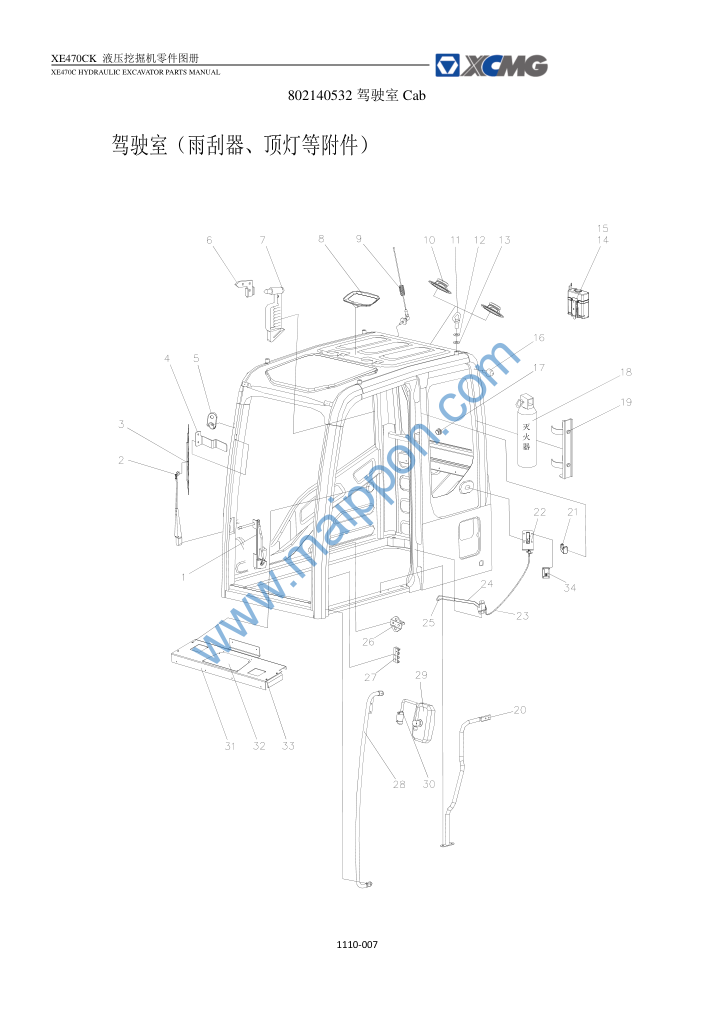

1110-007

Contact: maipponxcmg@yeah.net

802139082   雨刮器总成Windscreen Wiper

802138312   雨刮器活动臂Arm

802103571   雨刮器刮片Wiper Blade

802139085   雨刮片复位支座Blank holder

802139086   喷水嘴Blowhole

802133998   安全锤安装支架Bracket

802138314   安全锤Safety Hammer

802133916   顶灯总成Lamp

819910787   天线总成Antenna

802138315   喇叭总成Horn

802138316   吊环Hoisting Ring

802138317   吊环尼龙垫Nylon Mat

802138318   吊环平垫Plain Washer

802138319   水壶Sprinkler

802138320   水管Hose

802133896   门碰球Stopper

802138321   穿线孔堵头Plug

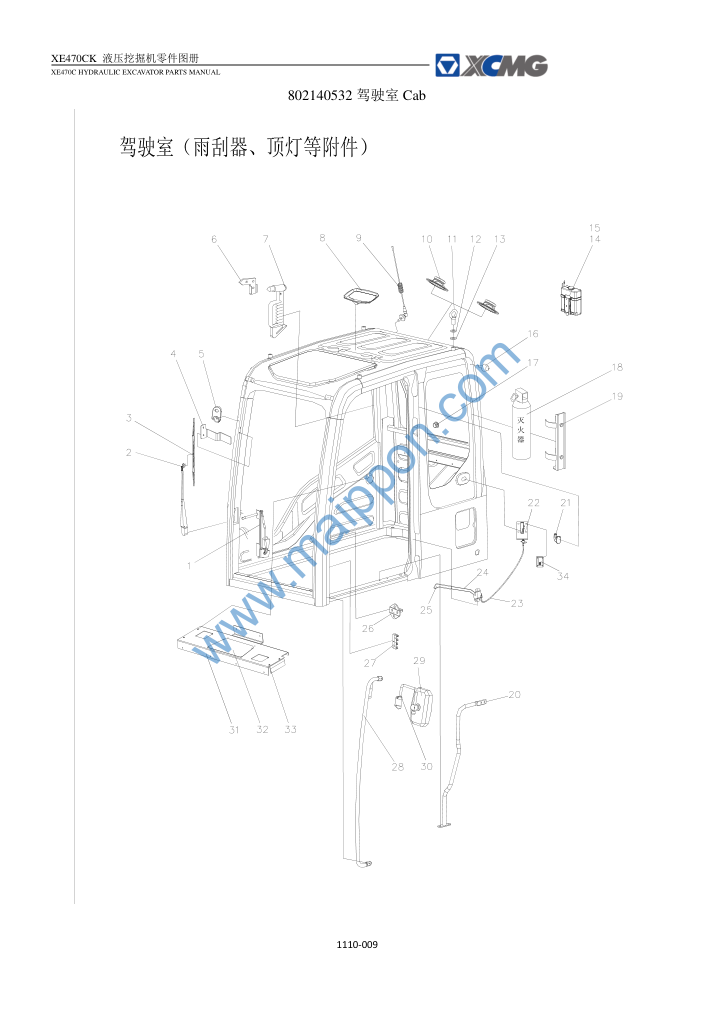

1110-009

Contact: maipponxcmg@yeah.net

802133999   灭火器Fire Extinguisher

802134000   灭火器支架Bracket

802139101   内扶手Handrail

802138323   衣帽钩Coat Hook

802139103   门后定位锁锁体Lock

802139104   门定位锁拉索总成 Clutch Cable

802139105   内开启手柄Handle

802139106   内开启手柄护套Jacket

802139107   （门锁机构总成）锁扣 Catch

802138327   门限位1Stopper

802139109   外扶手Handrail

802138209   倒车镜Mirror

802138210   倒车镜支架Bracket

802139112   坐人支架Bracket

802139113   （坐人支架检修口）盖板 Cover Plate

802139114   左侧坐人支架（安装板） Bracket *34 802140345 定 位 锁 密 封 橡 胶 罩 1 # Rubber Hood

1110-011

Contact: maipponxcmg@yeah.net

802138353   前控箱内饰Interior Trim

802138354   阳光传感器安装座 Mounting Seat

802138355   前控箱除霜出风口Air Outlet

802138356   安装孔盖帽Cap

802138357   茶杯座1Cup Seat

802138358   前控箱吹脚出风孔Air Outlet

802138359   右侧围风道内饰Interior Trim

802138360   卡箍Clamp

802138361   右侧围波纹管Bellows

802138362   冷藏箱连接接口Connector

802138363   前控箱吹脸出风口Air Outlet

802138364   右侧围内饰Interior Trim

802139127   空调罩右后侧内饰Interior Trim

802138366   茶杯座2Cup Seat

802138367   后空调罩圆形出风口Air Outlet

802139263   三角出风口Air Outlet

802139131   右后立柱内饰Interior Trim

802139132   顶内饰Interior Trim

802139133   顶盖内饰Interior Trim

1110-013

Contact: maipponxcmg@yeah.net

802138372   喇叭外盖Cap

802139135   喇叭罩内饰Interior Trim

802139136   左后立柱内饰Interior Trim

802139137   空调罩左后侧内饰 Interior Trim

802138376   收音机安装盒 Installation Box

802138377   点烟器Cigarette Lighter

802139141   左后侧围上内饰Interior Trim

802138380   左侧围下部内饰Interior Trim

802138381   左侧围检修口盖Cap

802138382   门框密封卡条Sealing Strips

802138383   后空调罩中部内饰 Interior Trim

802138384   坐人板内饰Interior Trim

802139261   新风口风道Air Flue

802139262   右侧围中部下矩管风道 Air Flue

802138389   空调挡板进风盖板 Cover Plate

802138388   空调前挡板Plate

802138390   后空调风道Air Flue

802139231   后窗装饰板Plate

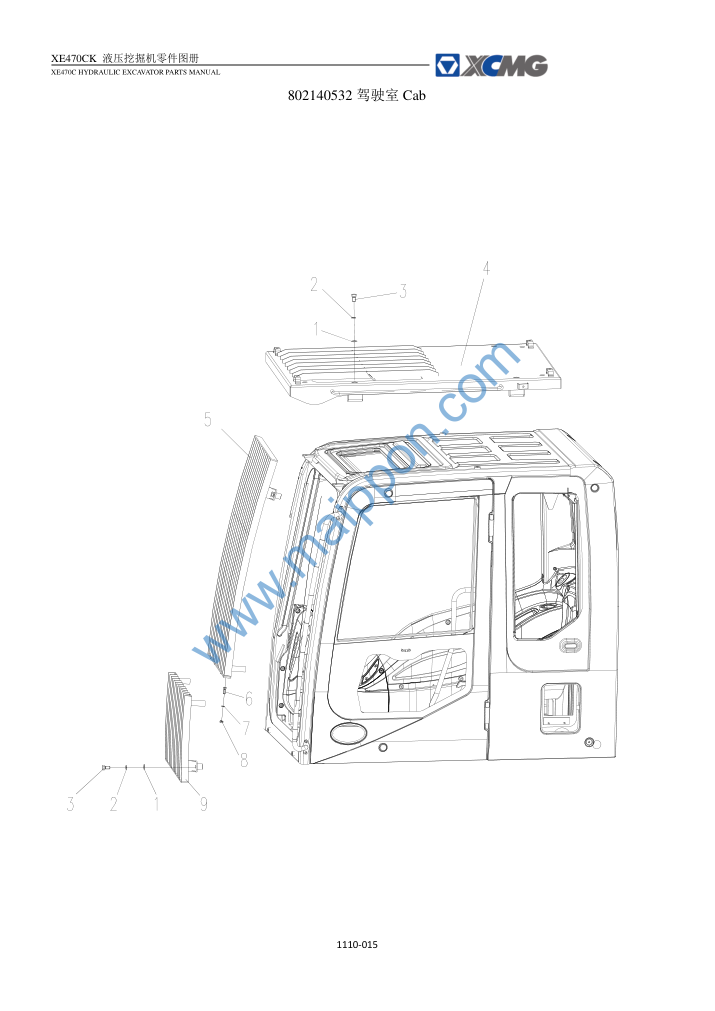

1110-015

Contact: maipponxcmg@yeah.net

329900304   加厚平垫圈16 Plain Washer

805338263   垫圈 16Washer

805006417   螺栓 M16×30Bolt

802139155   上护网Protective 1 选配

802139156   前上护网Protective 1 选配

805046528   螺栓 M10×35Bolt

805338260   垫圈 10Washer

329900302   加厚平垫圈10 Plain Washer

802139157   前下护网Protective
