回转装置 Swing Device (314003127)

XE470CK 液压挖掘机零件图册 / Parts Catalog

---

1020-001

Contact: maipponxcmg@yeah.net

805338297   垫圈 20（达克罗）Washer *2 329900928 螺栓 WT160.20065 Bolt 2 2 3 81990 8721 回转减速机及马达 1 Swing Device

803172306   接头Joint *5 80317 3360 放油管Pipe 1

819908719   回转减速机及马达 Swing Device

312601773   销Pin

803163523   三通接头Branch Joint

803173362   放油管Pipe

805011330   螺栓 M10×25 10.9（达克罗）Bolt

805338260   垫圈 10（达克罗）Washer

803173363   过壁接头Joint

805338279   垫圈10 300HV（达克罗） Washer

314000146   板Board

312000424   螺母Nut

803109827   堵Plug

800513352   回转支承Swing Bearing

805338299   垫圈 24（达克罗）Washer *19 805005959 螺栓 WT160.24150 Bolt 46 *20 314002986 回转支承润滑系统 1 Lubricating System *2 1 80500 4837 螺栓 WT160.24090 Bolt 4 4 *22 805338259 垫圈 8（达克罗）Washer 8

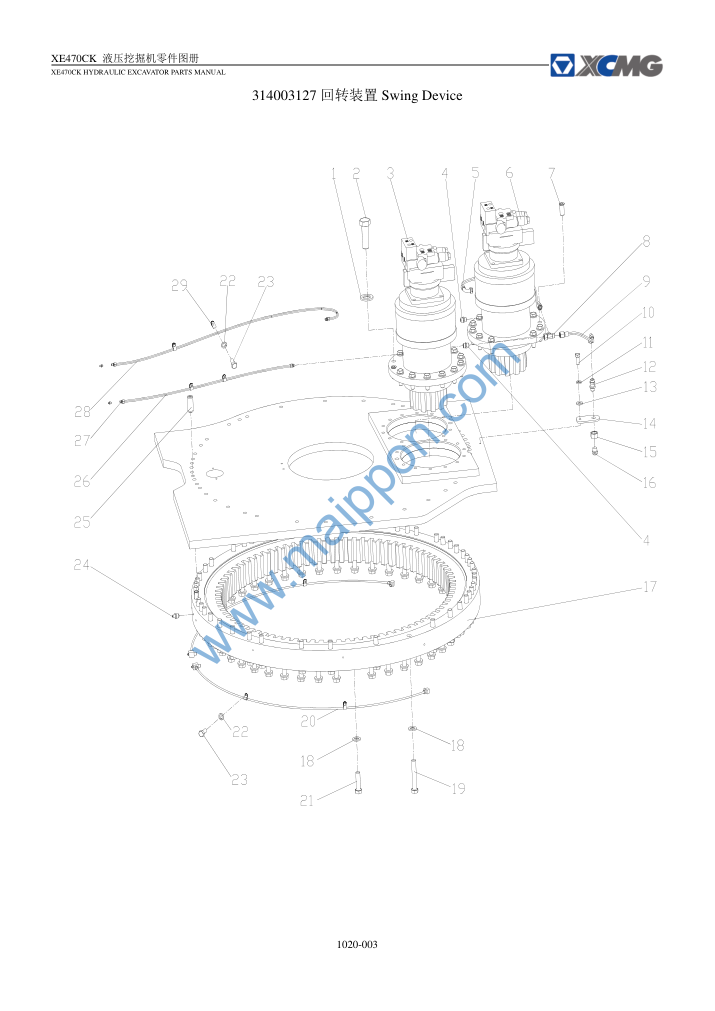

1020-003

Contact: maipponxcmg@yeah.net

801102863   油杯1/8 Oiler Cup

805603524   销 20×50 Pin *26 819908828 软管总成Hose 1

803306276   接头Joint *28 801102842 软管总成Hose 1 *29 801905480 LJT01-D116×20 4 胶套卡箍 Clamp

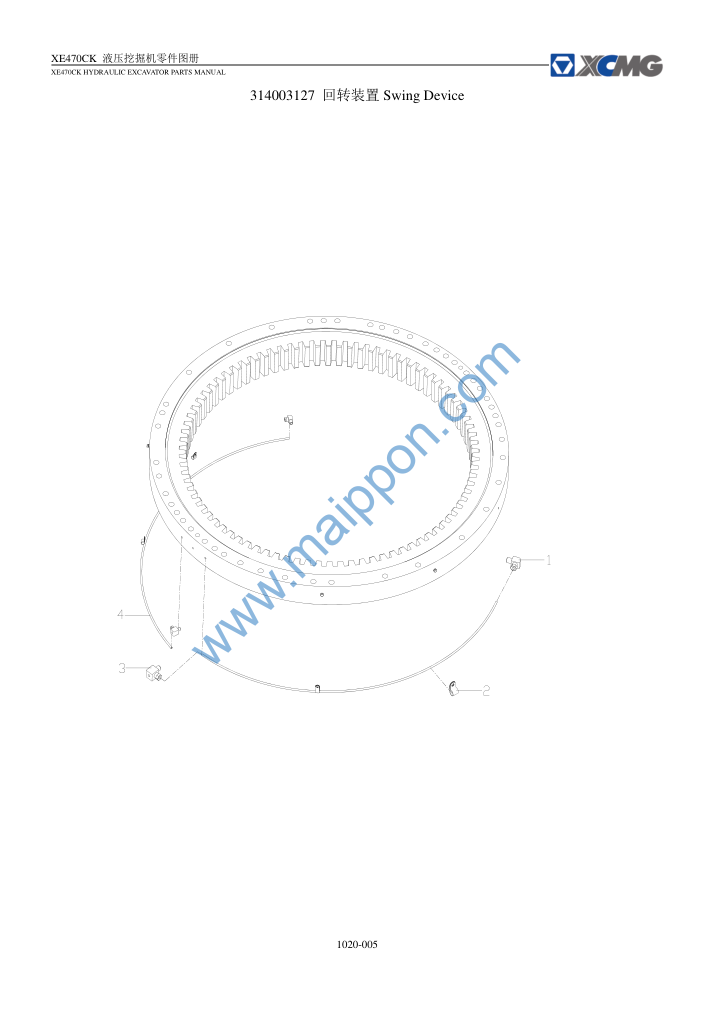

1020-005

Contact: maipponxcmg@yeah.net

801139077   90°弯接头Joint

801139082   管夹Clamp

801139080   三通接头Branch Joint

801139081   钢管Pipe
