回转平台 Revolving Frame (314004909)

XE470CK 液压挖掘机零件图册 / Parts Catalog

---

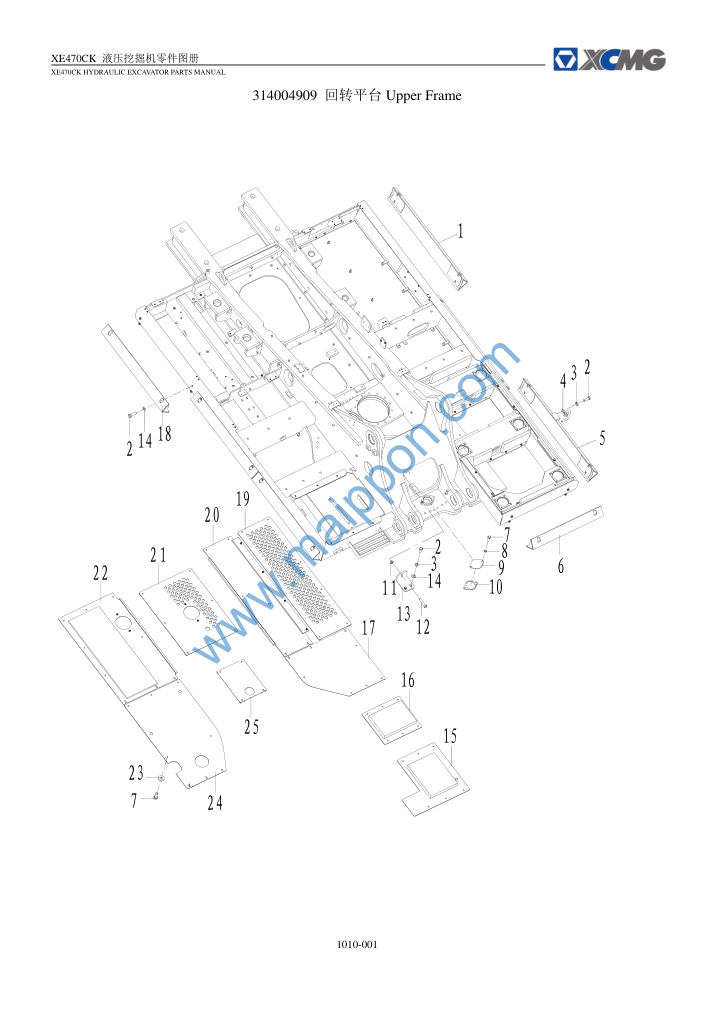

1010-001

Contact: maipponxcmg@yeah.net

805006413   螺栓 M12×35 10.9（达克罗） Bolt

805338261   垫圈 12（达克罗）Washer *4 314000101 扶手 Handrail 1 *5 314003875 左防撞梁Ⅱ Cover 1 *6 314003877 左前防撞梁 Cover 1

805046416   螺栓 M10×30 10.9（达克罗） Bolt

805338260   垫圈 10（达克罗）Washer

314000124   盖板 Cover *10 314000123 橡胶板 Rubber 1

805238375   螺母 M20 10（达克罗） Nut

805005957   螺栓 M20×100 10.9（达克罗） Bolt

314000075   拨叉 Shifting Fork

805338281   垫圈 12 300HV（达克罗） Washer *15 314000114 左前封板组件 Cover 1 *16 314000107 左中封板 Cover 1 *17 314002880 油箱封板组件 Cover 1 *18 314003867 右防撞梁 Cover 3 *19 314002878 左后封板 Cover 1 *20 314002865 左后封板组件 Cover 1 *21 314000139 中封板组件 Cover 1 *22 314000080 右后封板组件 Cover 1 *23 329900297 加厚大垫圈 Washer 62 *24 314002876 右前封板 Cover 1 *25 314002874 封板 Cover 1

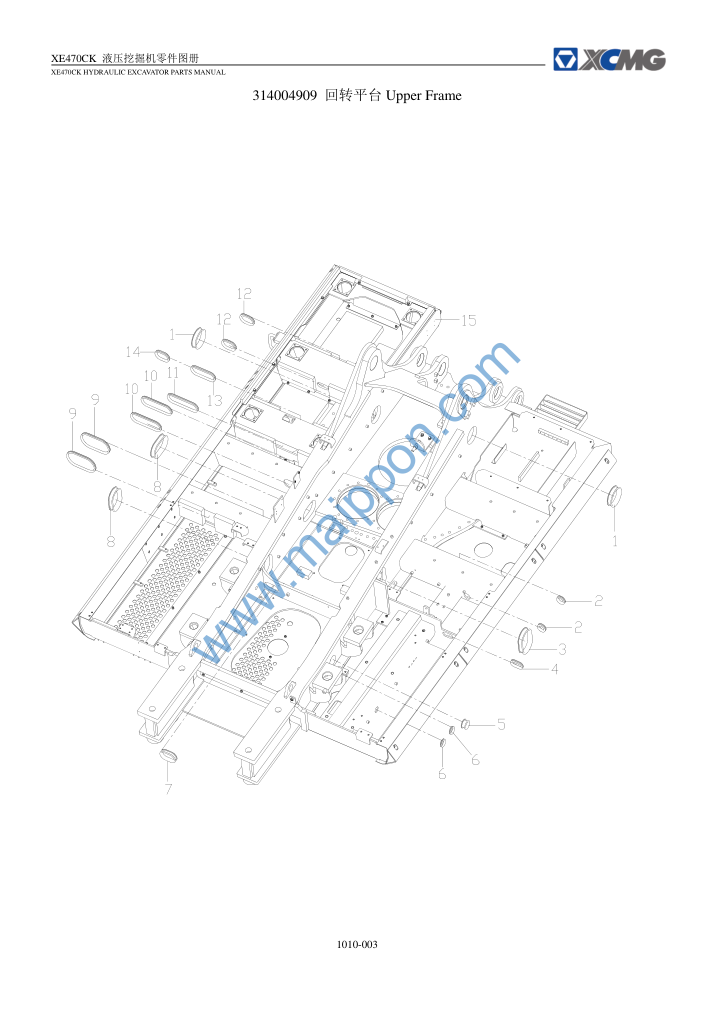

1010-003

Contact: maipponxcmg@yeah.net

314000387   橡胶护套Rubber

314000125   橡胶护套Rubber

314000078   橡胶护套Rubber

314000138   橡胶护套Rubber

314000131   橡胶护套Rubber

314000089   橡胶护套Rubber

314000079   橡胶护套Rubber

314000143   橡胶护套Rubber

314000129   橡胶护套Rubber

314000099   橡胶护套Rubber *11 314000102 橡胶护套Rubber 1

314000104   橡胶护套Rubber *13 314002428 橡胶护套Rubber 1 *14 314002429 橡胶护套Rubber 1 *15 314004910 转台Frame 1

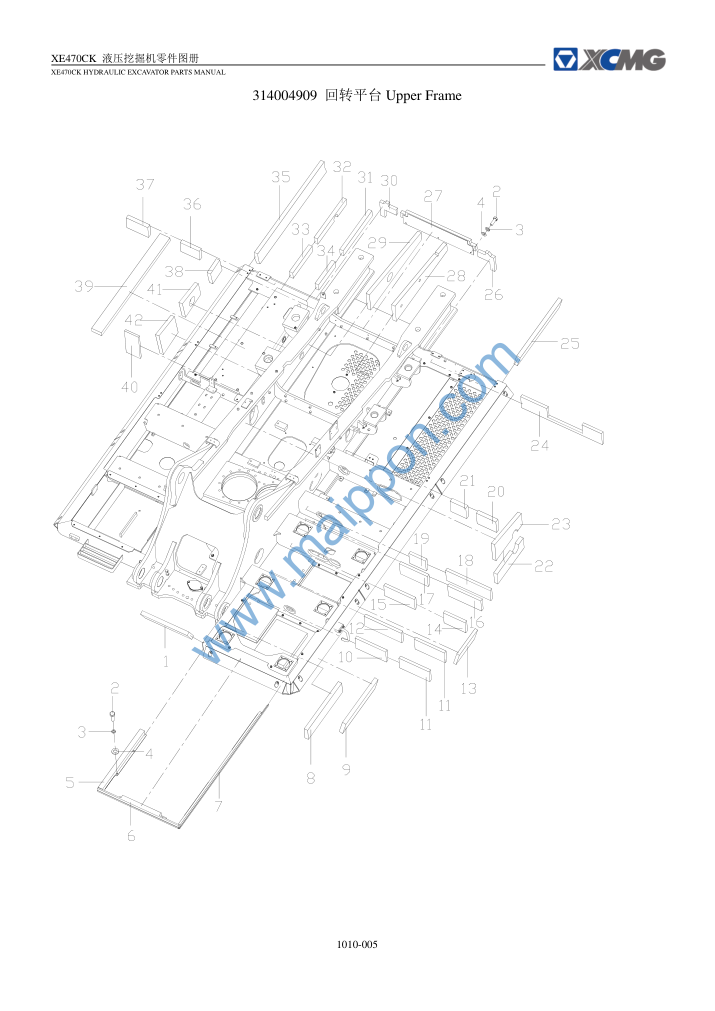

1010-005

Contact: maipponxcmg@yeah.net

314000113   单面贴胶海绵Sponge

805046416   螺栓 M10×30 10.9（达克罗）Bolt

805338260   垫圈 10（达克罗）Washer

805338279   垫圈 10 300HV（达克罗） Washer *5 314005862 海绵组件Sponge 1 *6 314000119 海绵组件Sponge 1 *7 314005864 海绵组件Sponge 1

314000122   单面贴胶海绵Sponge

314000127   单面贴胶海绵Sponge *10 314000106 单面贴胶海绵Sponge 1

314000105   单面贴胶海绵Sponge

314000103   单面贴胶海绵Sponge

314000126   单面贴胶海绵Sponge

314000100   单面贴胶海绵Sponge

314000097   单面贴胶海绵Sponge *16 314001783 海绵Sponge 1 *17 314001782 海绵Sponge 1 *18 314001785 海绵Sponge 1 *19 314001784 海绵Sponge 1

314000098   单面贴胶海绵Sponge

314000096   单面贴胶海绵Sponge *22 314001636 海绵Sponge 1 *23 314001635 海绵Sponge 1 *24 314000095 海绵Sponge 1 *25 314003319 单面贴胶海绵Sponge 1

314000137   海绵Sponge

314000085   海绵组件Sponge

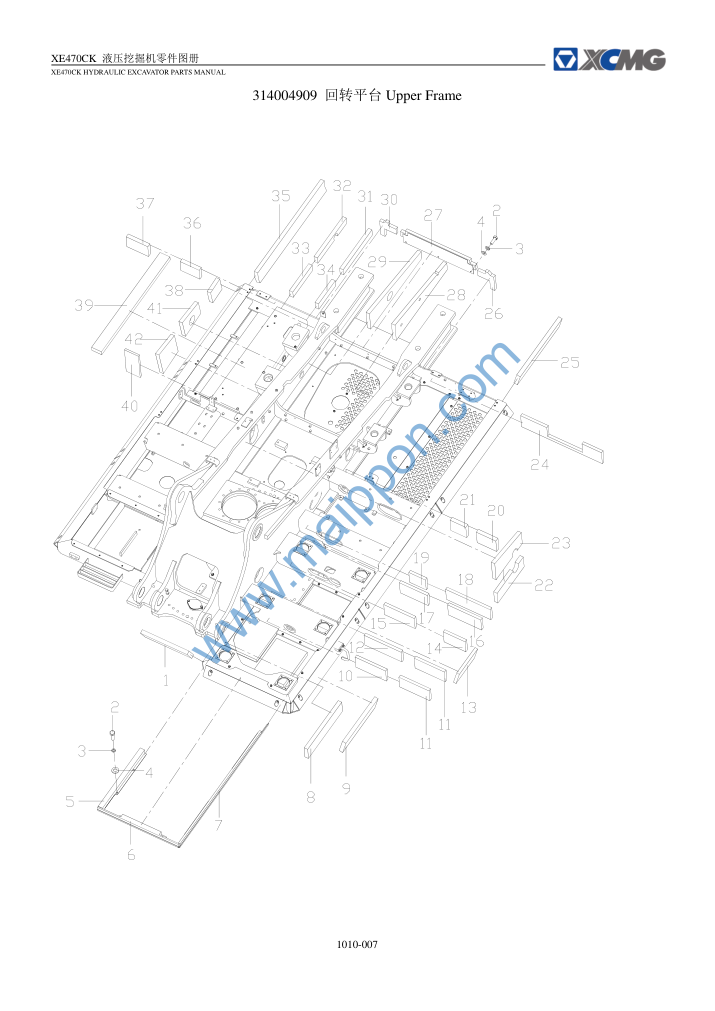

1010-007

Contact: maipponxcmg@yeah.net

314000136   海绵Sponge *31 314001871 海绵Sponge 1 *32 314000133 海绵Sponge 1 *33 314000134 海绵Sponge 1 *34 314000142 海绵Sponge 1

314000141   单面贴胶海绵Sponge

314000094   单面贴胶海绵Sponge

314000088   单面贴胶海绵Sponge *38 314004925 海绵Sponge 1

314000092   海绵Sponge

314001662   海绵Sponge *41 314004924 海绵Sponge 1 *42 314004923 海绵Sponge 1

p21

Contact: maipponxcmg@yeah.net

803181883   软管总成 1 1201 P 803173360 （达克罗） 10.9（达克罗） 20 胶套卡箍 螺栓 螺栓 螺栓 注： #：表示该页零件表中新增加的零件。
