发动机总成(3) Engine (3/6) (800101402)

XE470CK 液压挖掘机零件图册 / Parts Catalog

---

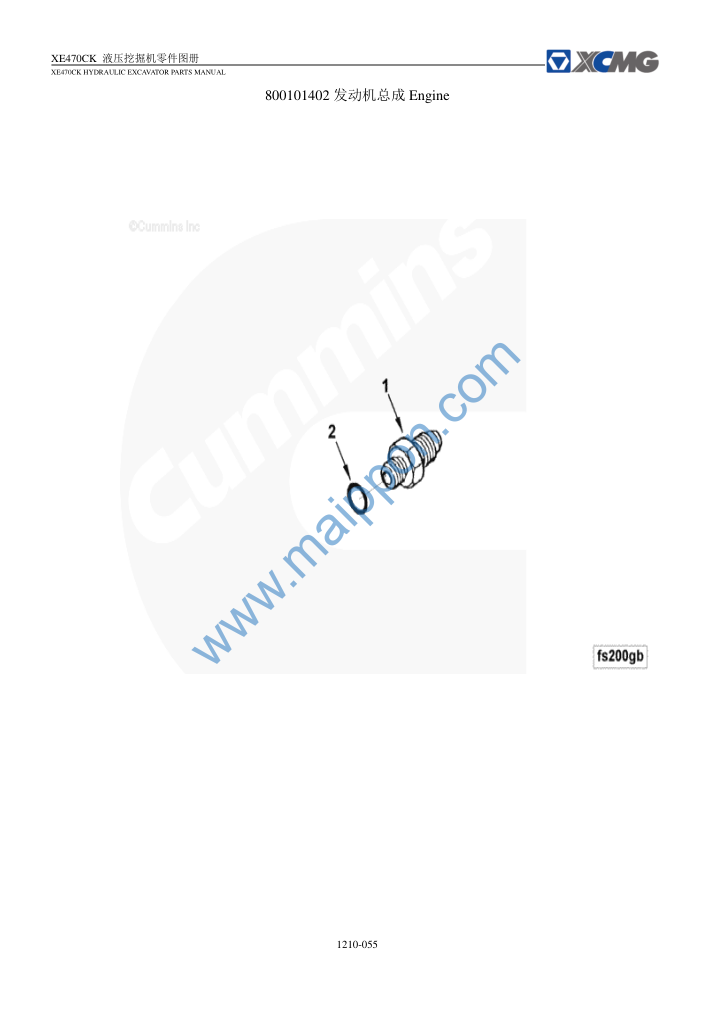

1210-055

Contact: maipponxcmg@yeah.net

800142951   外螺纹接头 Joint

800143890   O 形密封圈 Washer

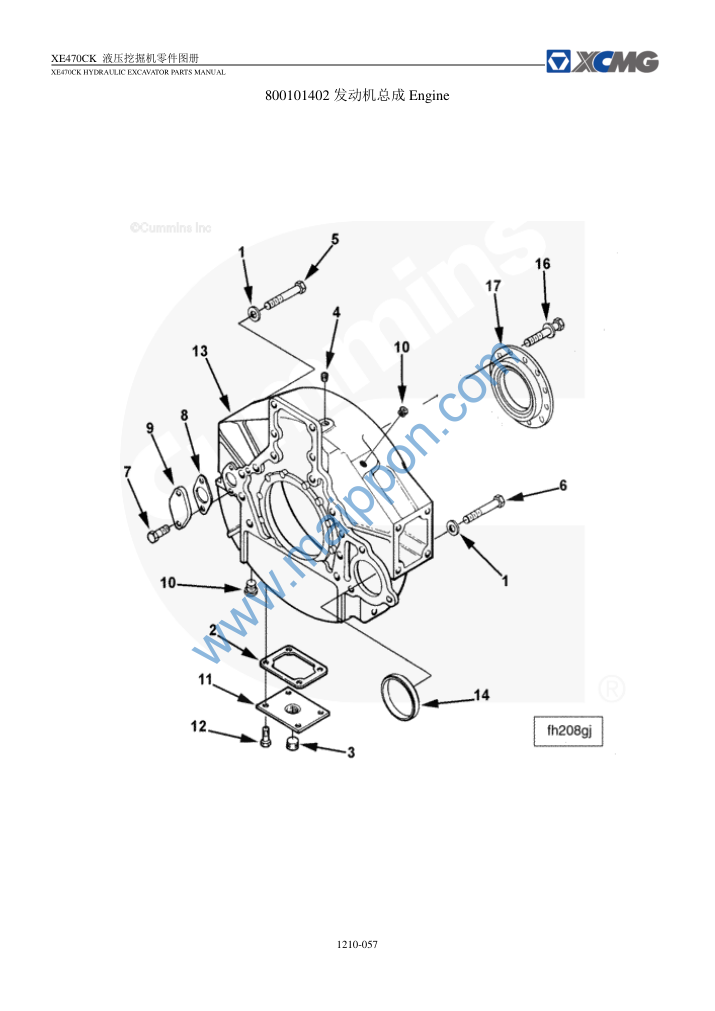

1210-057

Contact: maipponxcmg@yeah.net

805300214   平垫圈 Plain Washer

800142953   垫片 Gasket

800143885   管塞Plug

800143886   管塞 Plug

800142954   六角头螺栓 Bolt

800143506   六角头螺栓 Bolt

800142955   六角头螺栓 Bolt

800143503   盖板垫 Gasket

800143504   通孔盖 Cover

800142956   螺塞 Plug

800142957   盖板 Cover

800142715   六角头螺栓 Bolt

800142959   飞轮壳 Flywheel Housing

800142960   衬套 Bushing

800142744   带垫圈冒螺钉 Screw

800142745   油封 Seal

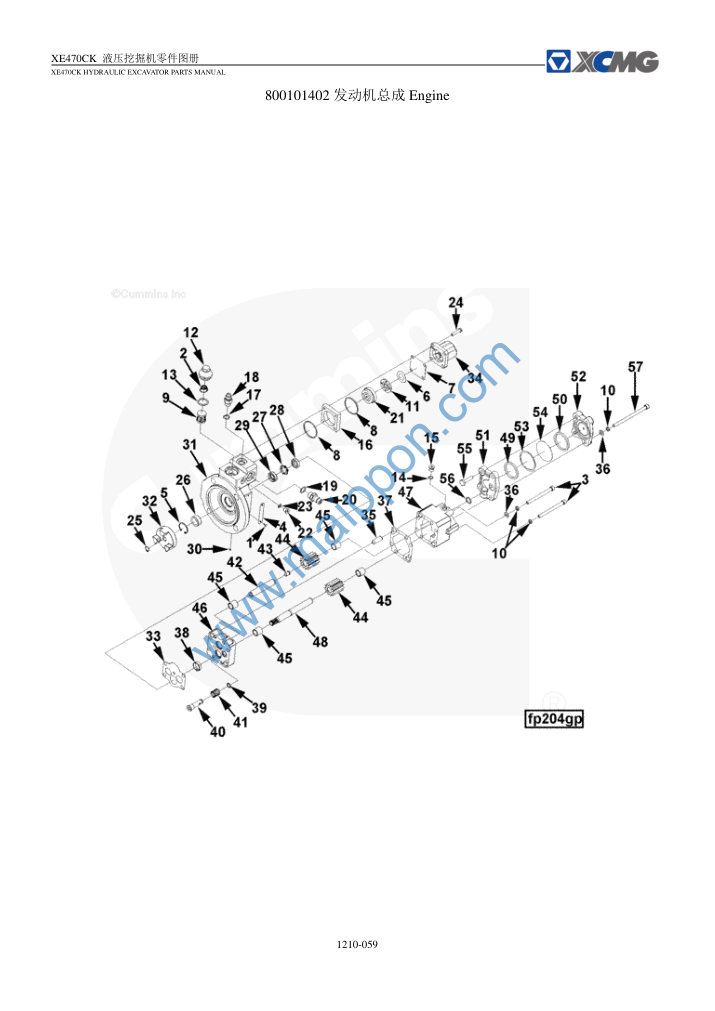

1210-059

Contact: maipponxcmg@yeah.net

800143555   驱动件螺钉 Screw

800143513   压缩弹簧 Spring 3 80014 2963 开槽冒螺钉 Screw 4 4 80014 3875 （铭一牌字 L 螺 ab 钉 el ） 1

800142964   挡圈 Back UpRing

800143876   气门弹簧Spring Valve

800143514   截止阀护罩 Shutoff Valve Shield

800143877   矩形密封圈 Washer

800142965   滤清器筛 ScreenFilter

800142966   开槽冒螺钉 Screw 11 80014 2967 （锁一紧字垫螺圈 钉 W ） as her 4

800143517   燃油泵滤清器盖 Cover

800143518   O 形密封圈 O-Ring

800142907   O 形密封圈O-Ring

800142969   螺塞 Plug

800142970   执行器箱 Actuator Housing

800143889   O 形密封圈 O-Ring

800142972   外螺纹接头 Joint

800143557   O 形密封圈 O-Ring

800143520   结合胶套 Coupling Nipple

800142973   执行器碟 Actuator Disc

800142975   螺塞 Plug

800142907   O 形密封圈 O-Ring

800142976   带垫圈冒螺钉 Screw

800142977   挡圈 Back UpRing

800142978   密封垫片 Gasket 2 7 80014 2981 密封垫片 Gasket 1

800142982   油封 Seal

800142983   油封 Seal

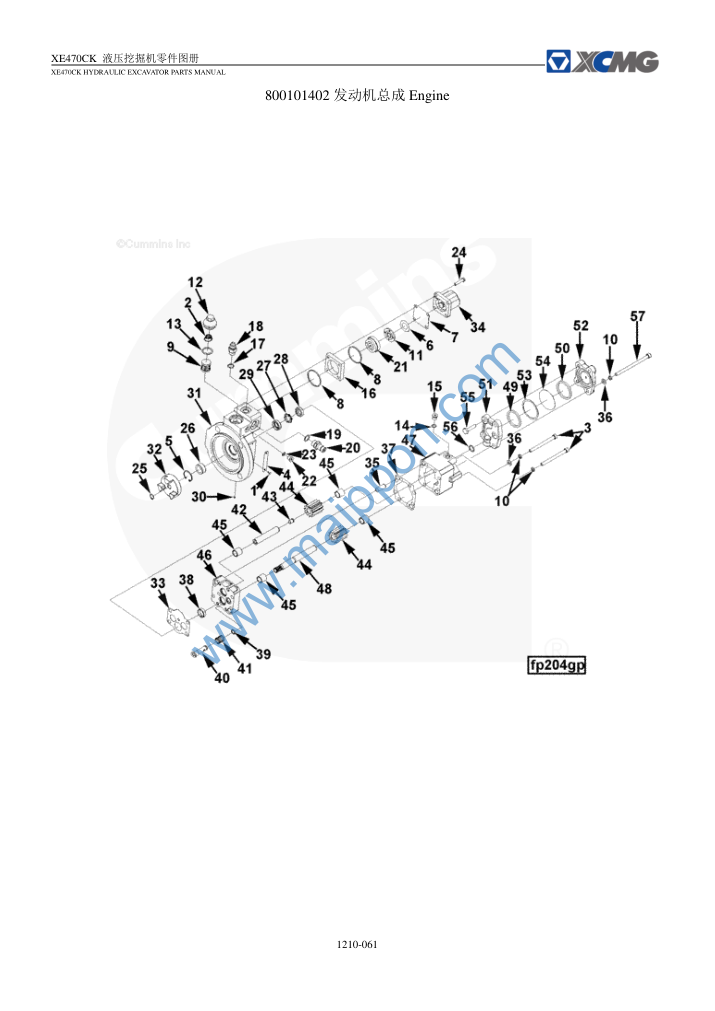

1210-061

Contact: maipponxcmg@yeah.net

800142985   球形塞 Plug

800142986   燃油泵支撑 Support

800142987   爪形联轴器毂 Jaw Coupling Hub

800142988   油泵垫圈 Washer

800143898   螺线管 Solenoid Coil

800142990   销钉 Pin

800142991   平垫圈 PlainWasher

800142992   油泵垫圈 Gasket

800142993   挡圈钉 Ring Dowel

800142994   挡圈 Back Up Ring

800142995   PRS 调整塞 Plug

800142996   压缩弹簧 Spring 4 2 80014 2998 堕轮轴 IdlerShaft 1

800142999   单向阀 Check Valve

800143000   燃油泵齿轮Gear

800143002   衬套 Bushing

800143003   燃油泵齿轮盖 Cover

800143008   燃油泵驱动轴 Fuel Pump Drive Shaft

800143000   燃油泵齿轮 Gear

800143544   矩形密封圈 Washer 燃油泵阻尼器盖

800143545   锁紧垫圈 Lock Washer

800143546   燃油泵阻尼器隔板 Fuel Pump Drive Shaft

800143012   D带ia垫ph圈ra冒gm螺 钉Screw

800142991   平垫圈 PlainWasher

800143515   矩形密封圈 Washer

800142966   带垫圈冒螺钉 crew

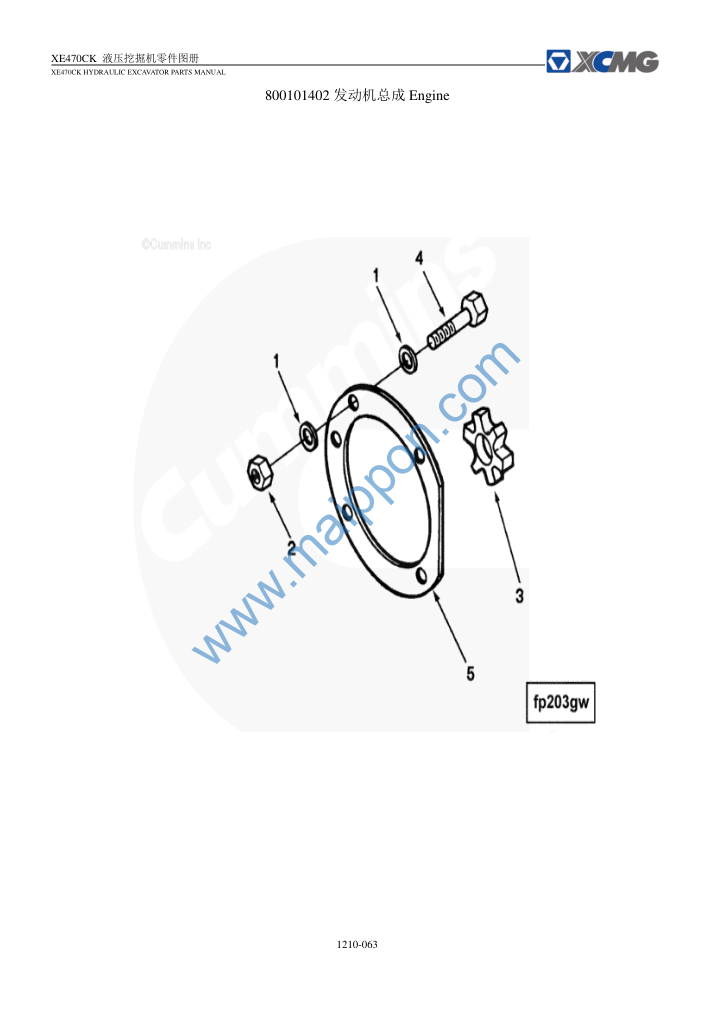

1210-063

Contact: maipponxcmg@yeah.net

800143858   平垫圈 PlainWasher

800142811   正六角螺母 Nut

800143892   爪形联轴器三脚架 Jaw Coupling Spider

800143016   六角头螺栓 Bolt

800143017   燃油泵垫圈 Gasket

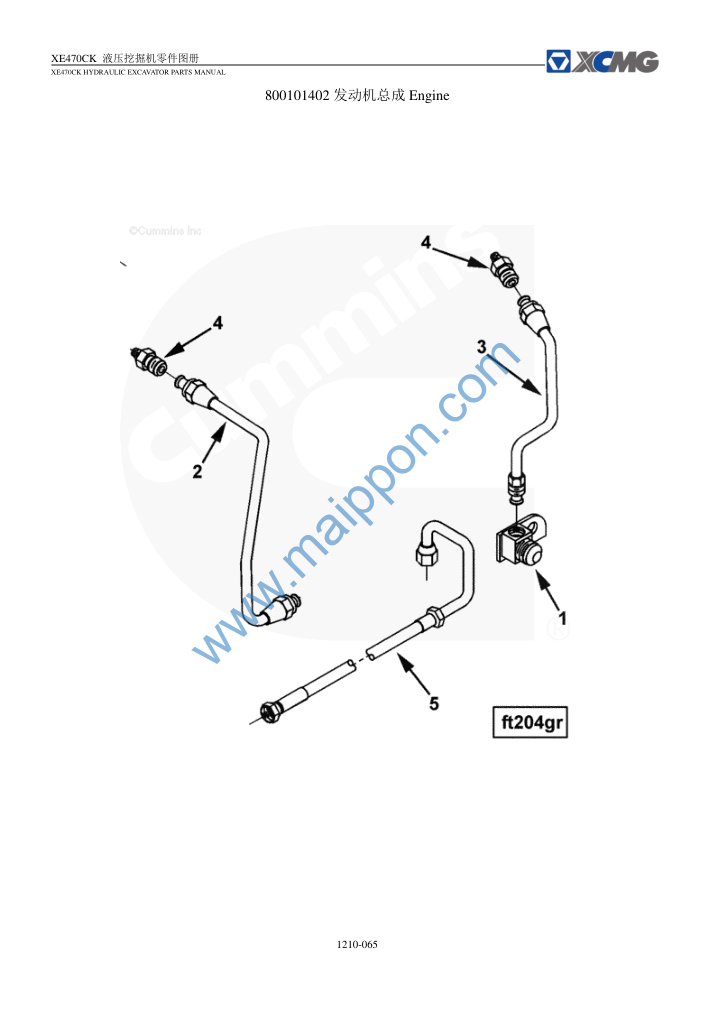

1210-065

Contact: maipponxcmg@yeah.net

800143020   管连接弯头 Elbow

800143021   燃油供给管 Tube Pipe

800143022   燃油排油管 Tube Pipe

800143023   外螺纹接头 Joint

800143024   柔性软管 Flexible Hose

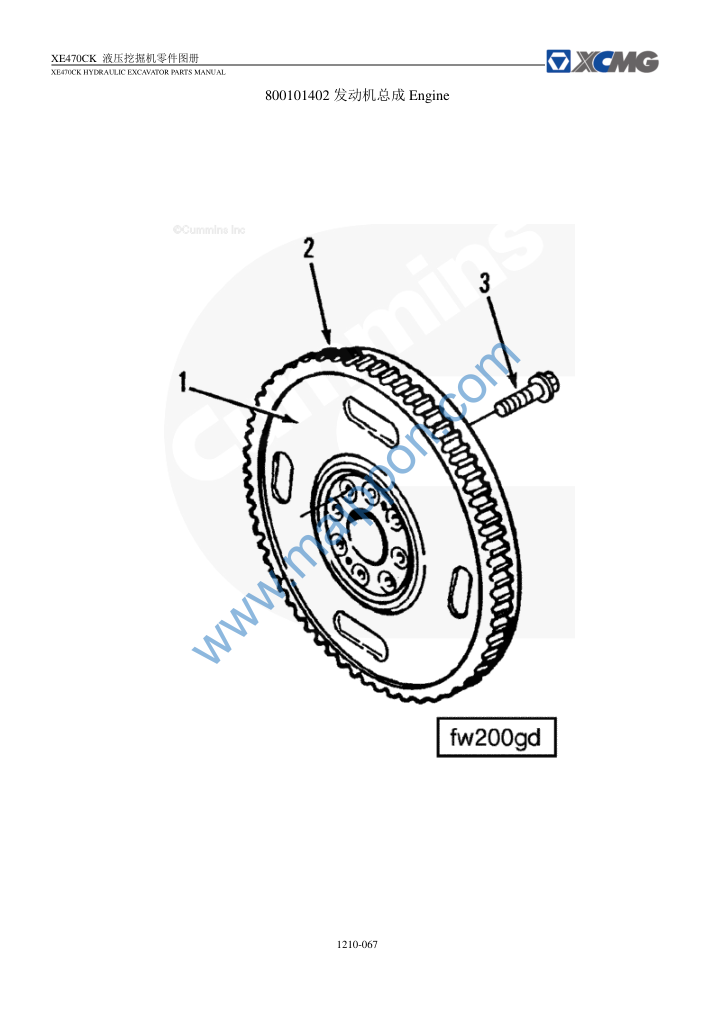

1210-067

Contact: maipponxcmg@yeah.net

800143027   飞轮 Flywheel

800143872   飞轮环形齿 Flywheel RingGear

800143028   六角法兰头螺丝钉 Screw

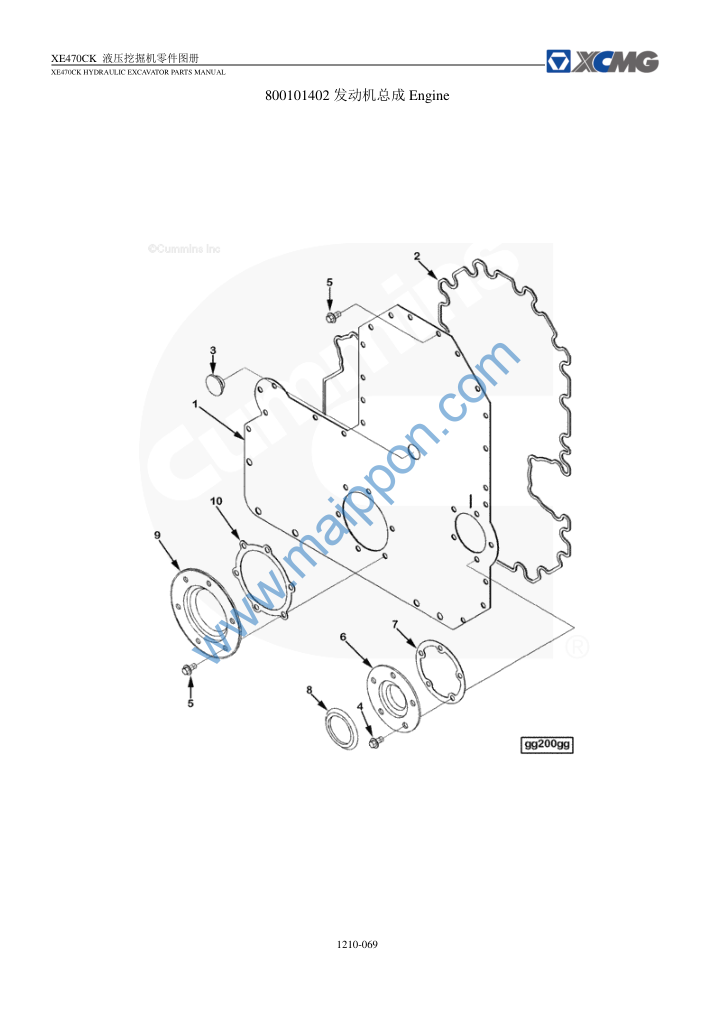

1210-069

Contact: maipponxcmg@yeah.net

800143031   齿轮盖 Cover

800142746   矩形密封环 Washer

800143914   齿轮室盖螺塞 Plug

800142740   六角法兰头螺丝钉 Screw

800142739   六角法兰头螺丝钉 Screw

800142722   油封 Seal

800142721   载体垫圈 Washer

800142723   防尘密封垫 Dust Seal

800142750   油封 Seal

800142749   载体垫圈 Washer

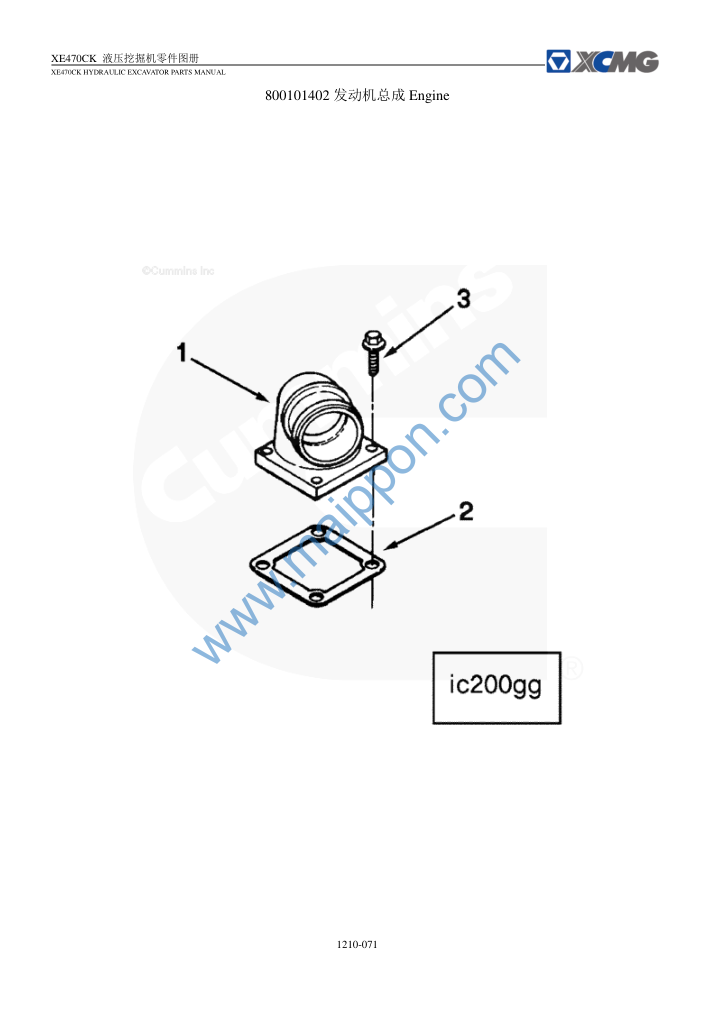

1210-071

Contact: maipponxcmg@yeah.net

800143034   进气管接头 Joint

800143035   接头密封垫 Gasket

800143036   六角法兰头螺丝钉 Screw

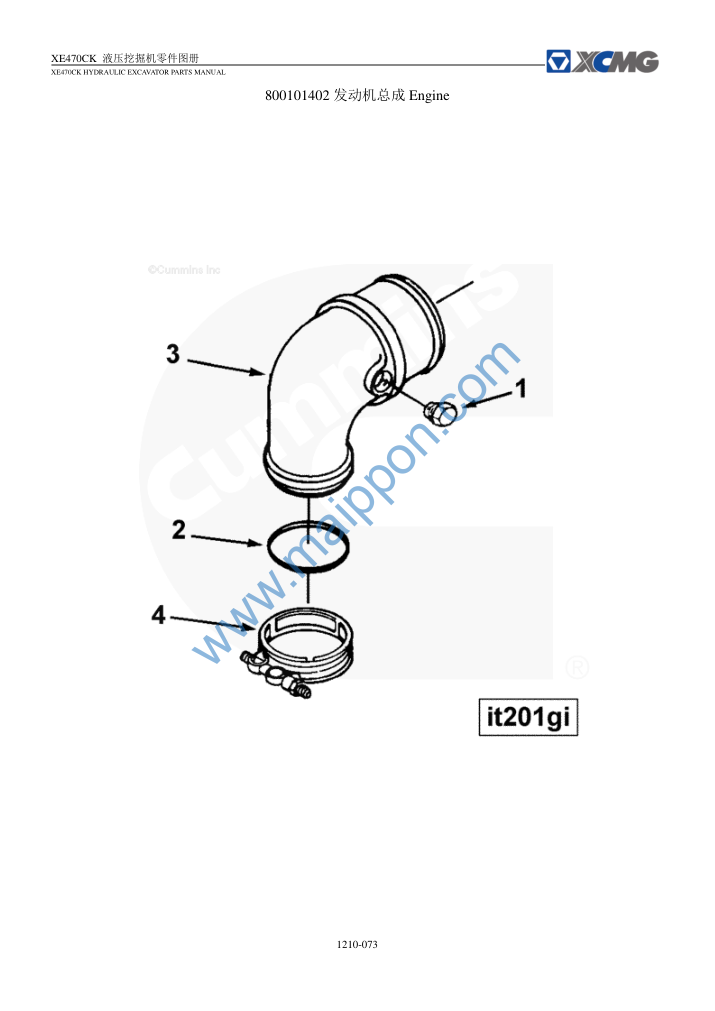

1210-073

Contact: maipponxcmg@yeah.net

800143919   管塞 Plug

800143907   O 形密封圈 Washer

800143038   输气管 Air TransferPipe

800143039   V 型带箍 V-Belt Clamp

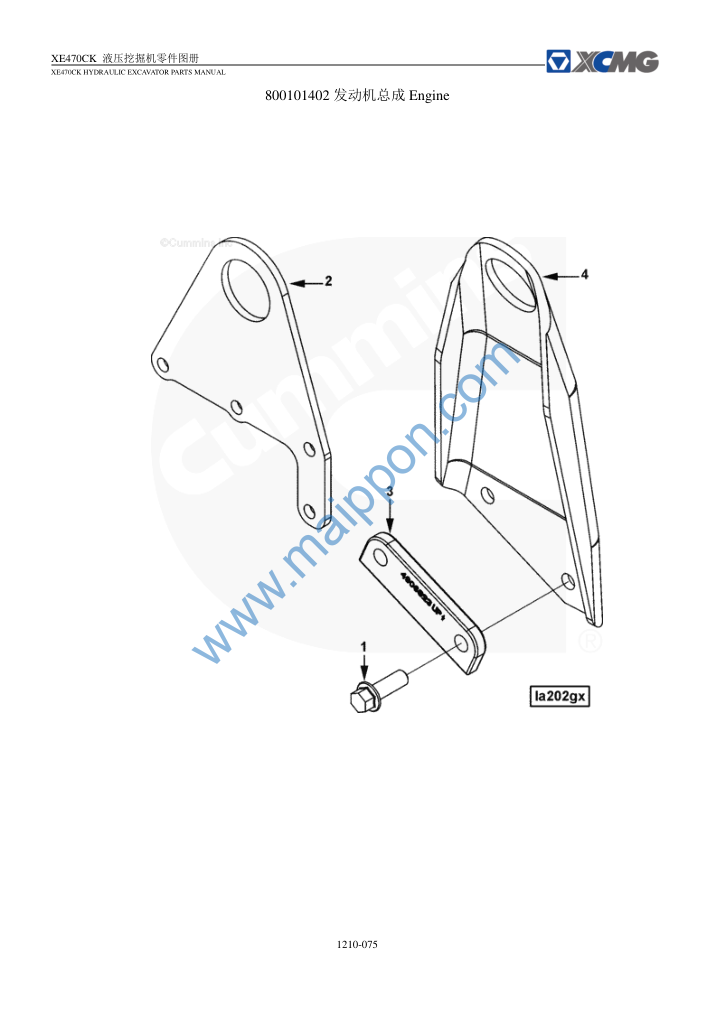

1210-075

Contact: maipponxcmg@yeah.net

800143484   六角法兰头螺丝钉 Screw

800143041   吊耳 Lifting Lug

800143042   钳位板 Clamping Plate

800143043   吊耳 Lifting Lug

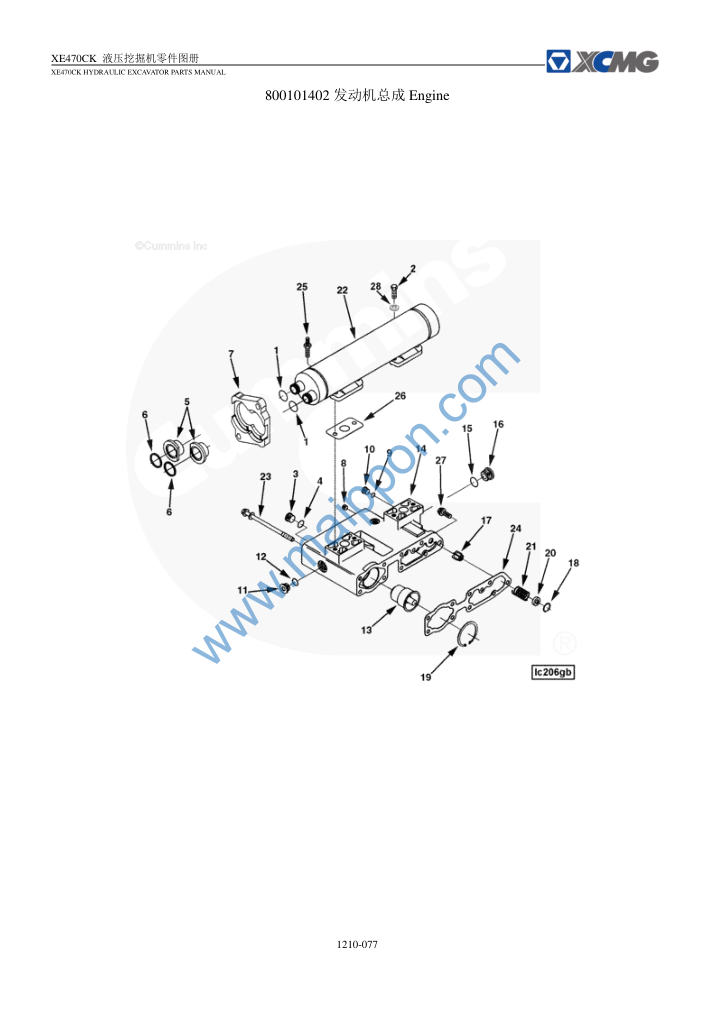

1210-077

Contact: maipponxcmg@yeah.net

800142691   O 形密封圈 O-Ring

800142874   六角头螺栓 Bolt

800142787   螺塞 Plug

800143893   O 形密封圈 O-Ring

800143046   O形接合器 Adapter

800142708   矩形密封圈 Washer

800143047   接头护圈 Connection Retainer

800142771   管塞 Plug

800143557   O 形密封圈 O-Ring

800142785   螺塞 Plug

800143050   螺塞 Plug

800143890   O 形密封圈 O-Ring

800143051   节温器 Thermostant

800143052   机油滤清器头 Oil Filter Head

800142706   O 形密封圈 O-Ring

800143054   螺塞 Plug

800143906   旁通阀塞 Plug

800143055   挡圈 Back Up Ring

800143056   挡圈 Back Up Ring

800143057   膨胀塞 Plug

800143604   压缩弹簧 Spring 2 2 80014 3058 机油冷却器 Cooler 1

800143059   六角法兰头螺丝钉 Screw

800142727   滤清器座密封垫 Seal

800142876   六角头螺栓 Bolt

800142734   机油冷却器支撑垫圈 2 7 80014 3060 W六a角sh法er 兰头螺丝钉 Screw 3 2 8 80014 3061 弹簧垫圈 Spring Washer 4

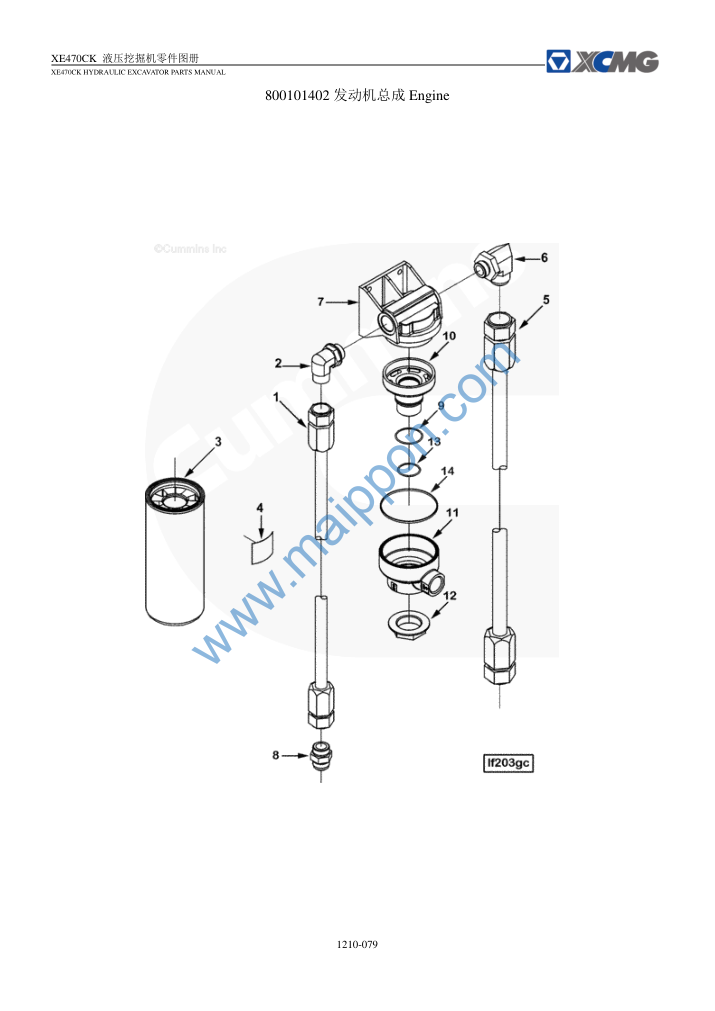

1210-079

Contact: maipponxcmg@yeah.net

800143062   柔性软管 Flexble Hose

800143626   外螺纹弯头 Elbow

800143063   润滑油滤清器 Lub Oil

800143064   F贴il花ter纸 Decal

800143622   柔性软管 Flexble Hose

800143625   外螺纹弯头 Elbow

800143627   润滑油滤清器头 Lub Oil Filter Head

800143615   H外e螺ad纹 接头 Joint

800143894   O 形密封圈 O-Ring

800143619   滤清器座连接件 Joint

800143620   滤清器头盖 Cover

800143623   正六角螺母 Nut

800143618   O 形密封圈 O-Ring

800143880   肋状环形密封圈 Washer

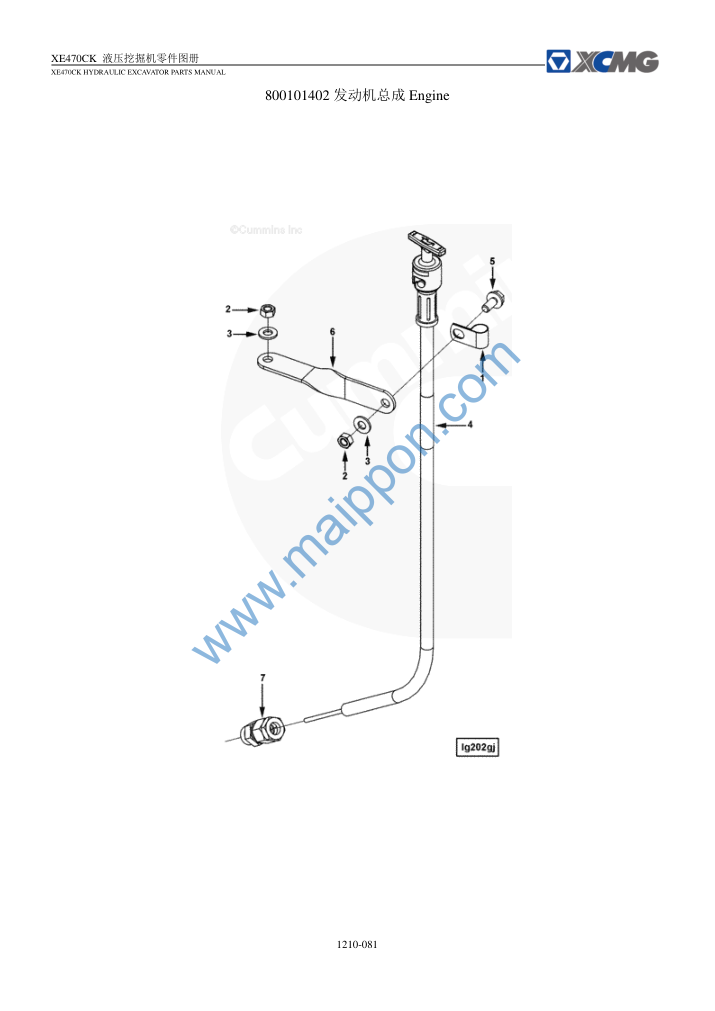

1210-081
