工作装置 Attachment (314003312)

XE490CH 液压挖掘机零件图册 / Parts Catalog

---

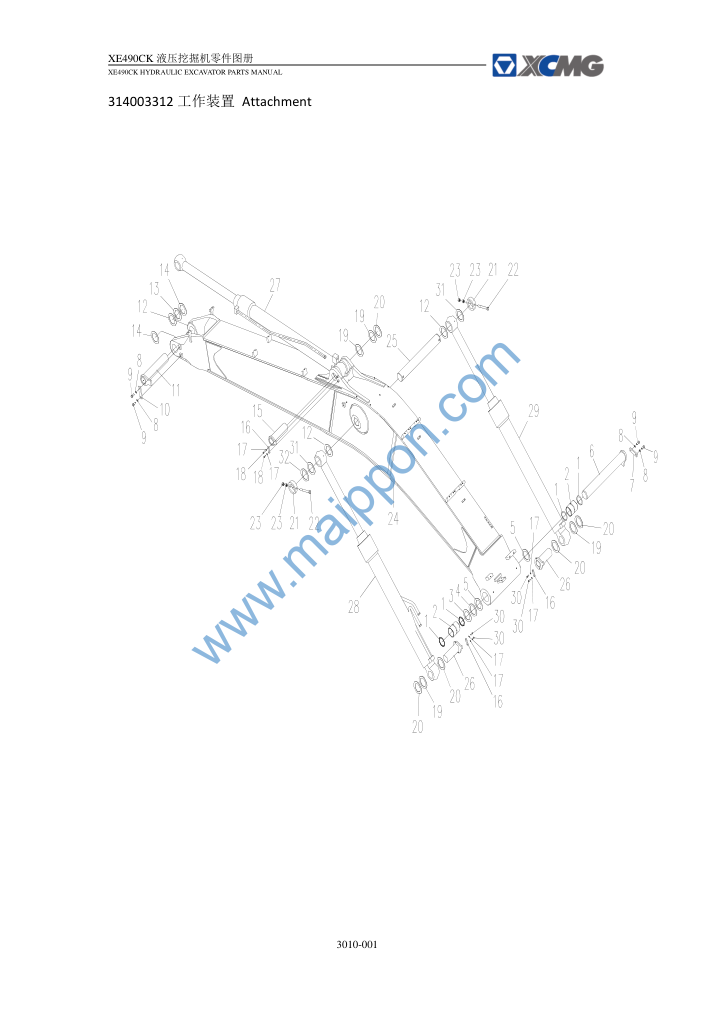

3010-001

Contact: maipponxcmg@yeah.net

801102843   防尘圈 Dustproof Seal

314002434   轴套 Bushing

819910101   调整垫片 Spacer

819910102   调整垫片 Spacer

819910103   调整垫片 Spacer

314000056   轴（浅灰色） Shaft

314000037   压板（黄色） Plate

805338297   垫圈20（达克罗） Washer

805046588   螺栓M20×40 Bolt 10.9（达克罗）

314000034   压板（黄色） Plate

314000048   轴（黄色） Shaft

819910098   调整垫片 Spacer

819910099   调整垫片 Spacer

819910100   调整垫片 Spacer

314000055   轴（黄色） Shaft

314000035   压板（黄色） Plate

805338281   垫圈12 Washer 300HV（达克罗）

805006413   螺栓M12×35 Bolt 10.9（达克罗）

801905562   调整垫片 Spacer

819910096   调整垫片 Spacer

314000050   止动套（浅灰） Bushing

805046743   螺栓M24×220 Bolt 10.9（达克罗）

805203192   螺母M24 10（达克罗） Nut

314003383   动臂6.67米(黄色) Boom

314000051   轴 Shaft

314000057   轴（浅灰色） Shaft

803045135   斗杆油缸 Arm Cylinder

803007114   左动臂油缸 Left Boom Cylinder

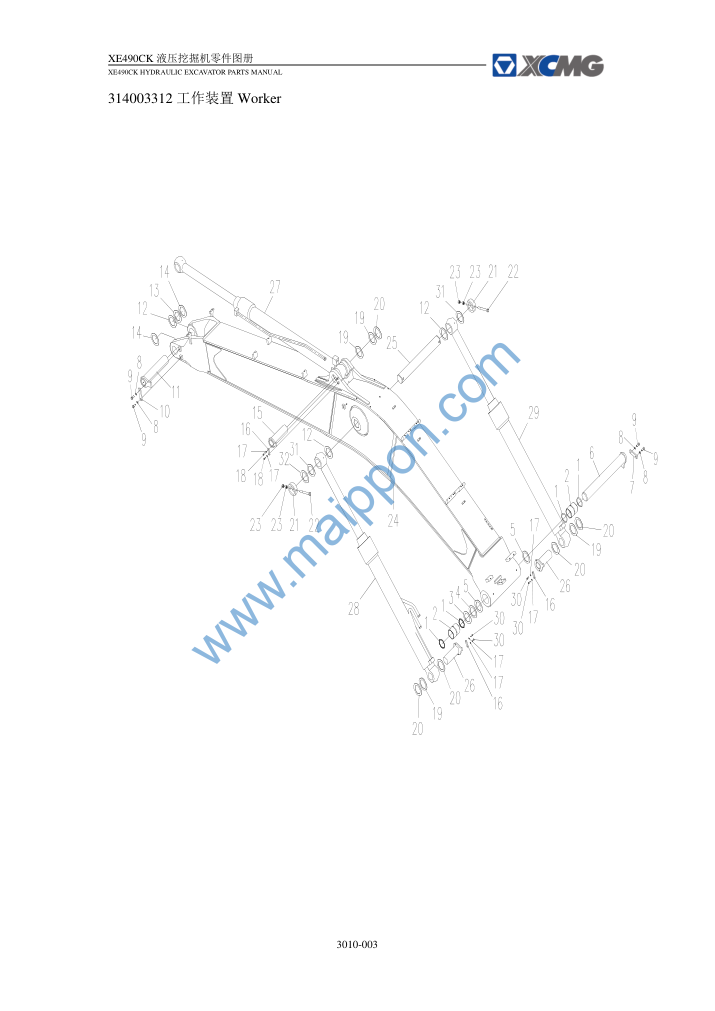

3010-003

Contact: maipponxcmg@yeah.net

803007115   右动臂油缸 Right Boom Cylinder

805046469   螺栓 M12×25 Bolt 10.9（达克罗）

819942524   调整垫片 Spacer

819942525   调整垫片 Spacer

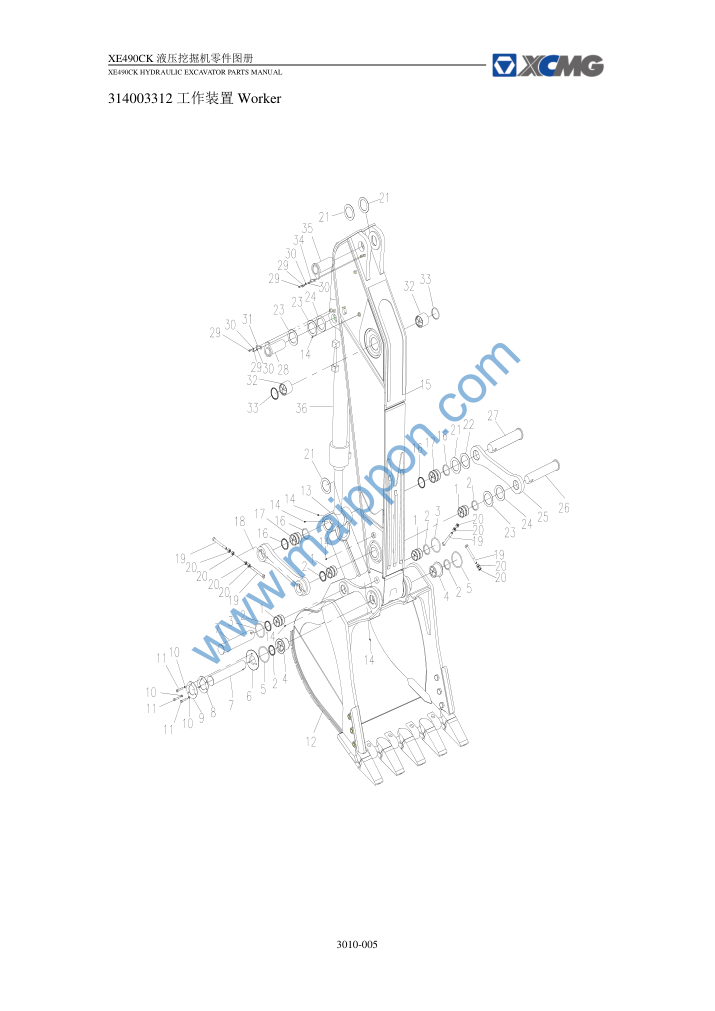

3010-005

Contact: maipponxcmg@yeah.net

314002430   衬套 Bushing

803172463   防尘圈 Dustproof Seal

803172039   O形圈 O-Ring

314002431   衬套 Bushing

801102882   O形圈 O-Ring

314000052   摩擦板 Friction Plate

314000038   轴 Shaft

314000053   调整垫片 Spacer

314000054   封板（黄色） Sealing Plate

805300011   垫圈16 Washer

805046667   螺栓 M16×100 Bolt 10.9（达克罗）

314002781   岩石铲斗 (2.2m³) Bucket

314000032   连杆（浅灰） Link

801102863   油杯 R1/8 Nipple

314003450   斗杆2.9米（黄色标配） Arm

314003501   斗杆2.5米（黄色选配） Arm

803172590   防尘圈 Dustproof Seal

314002432   衬套 Bushing

314000044   摇杆组件（浅灰） Rocker

805046743   螺栓M24×220 Bolt 10.9（达克罗）

805203192   螺母M24 Nut 10（达克罗）

801905562   调整垫片 Spacer

819910096   调整垫片 Spacer

819909816   调整垫片 Spacer

819910759   调整垫片 Spacer

314000043   摇杆板（浅灰） Rocker Plate

314000045   轴 Shaft

314000041   轴 Shaft

314000046   轴（黄色） Shaft

805006413   螺栓M12×35 Bolt 10.9（达克罗）

3010-007

Contact: maipponxcmg@yeah.net

805338281   垫圈12 Washer 300HV（达克罗）

314000033   压板（黄色） Plate

314002433   衬套 Bushing

801102843   防尘圈 Dustproof Seal

314000035   压板（黄色） Plate

314001360   轴（黄色） Shaft

803075664   铲斗油缸 Bucket Cylinde

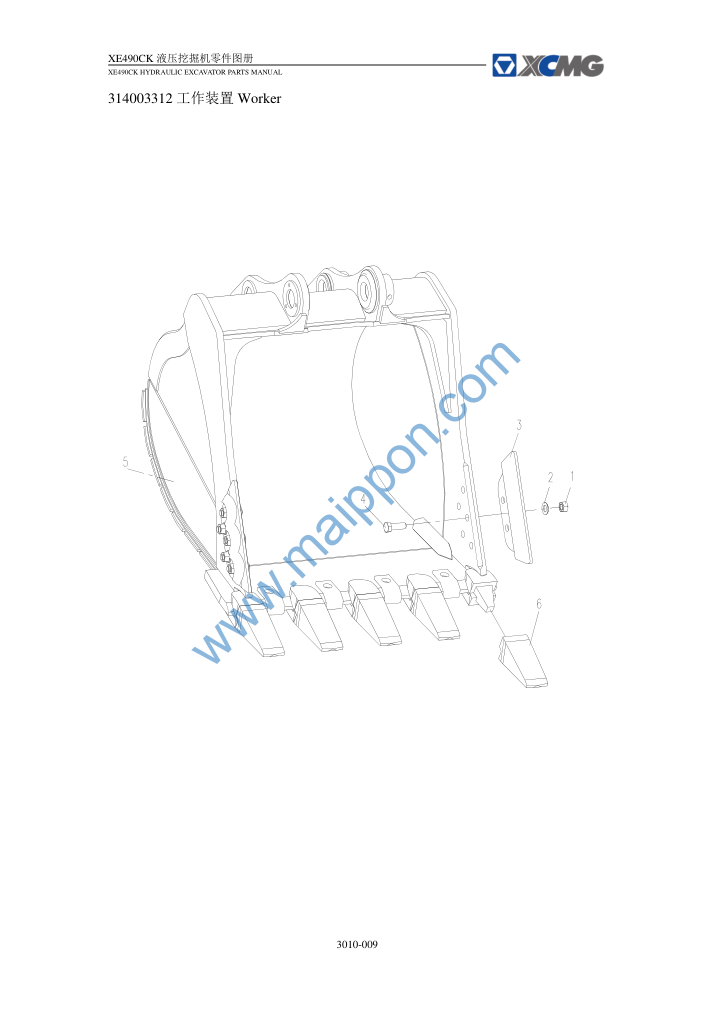

3010-009

Contact: maipponxcmg@yeah.net

805238379   螺母 M33 Nut 10（达克罗）

805338414   垫圈 33 Washer 300HV（达克罗）

819910678   侧齿 Side Cutter

805046693   螺栓M33×100 Bolt 10.9（达克罗）

314001388   铲斗焊接件 Bucket Body

819948466   齿套 Tooth

819948467   横销和卡簧 Snap Link and Clip
