空调系统 Air Conditioner System (314004900)

XE470CK 液压挖掘机零件图册 / Parts Catalog

---

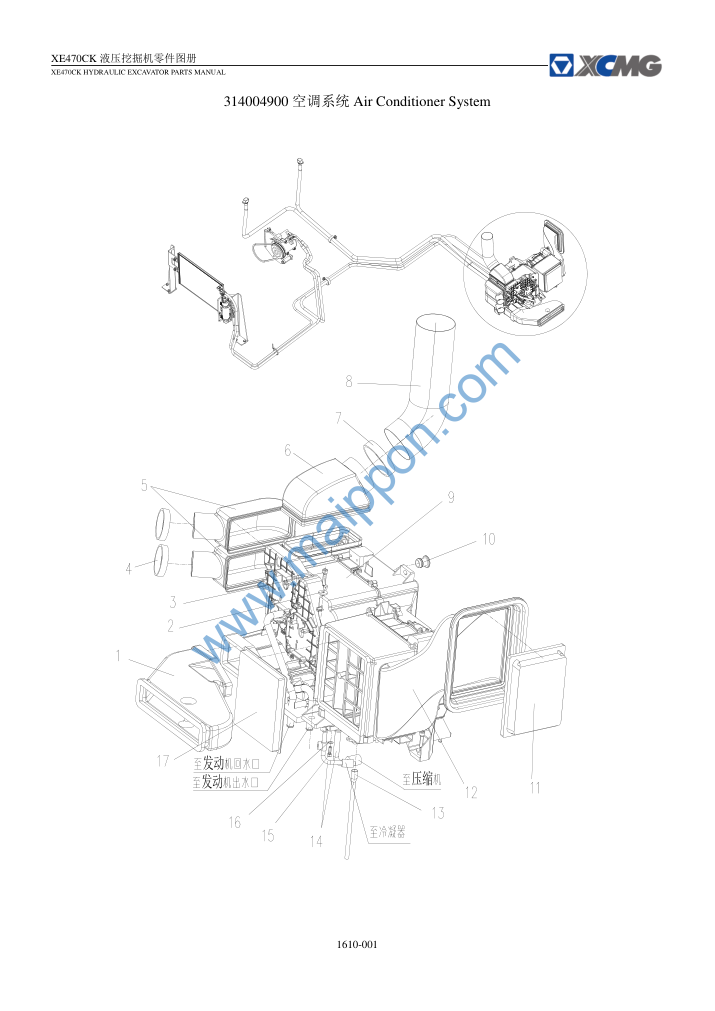

1610-001

Contact: maipponxcmg@yeah.net

801972022   吹脚过渡风道Air Flue

314000358   垫圈（Q235A）Washer

805139977   螺钉 M8×35 10.9（达克罗） Screw

801905575   喉箍Clamp

801972023   前吹风过渡风道Air Flue

801972024   后吹风过渡风道Air Flue

800104450   喉箍Clamp

801972026   后吹风波纹软管Bellows

803504810   蒸发器Evaporator

314000354   堵塞（丁基橡胶）Plug

803504817   外气过滤器Filter

801905718   吸新风过渡风道Air Flue

803504818   排水软管Hose

803504819   管接头Joint

805139913   螺钉M6×20（达克罗）Screw

805338275   垫圈 6（达克罗）Washer

803504816   内气过滤器Filter

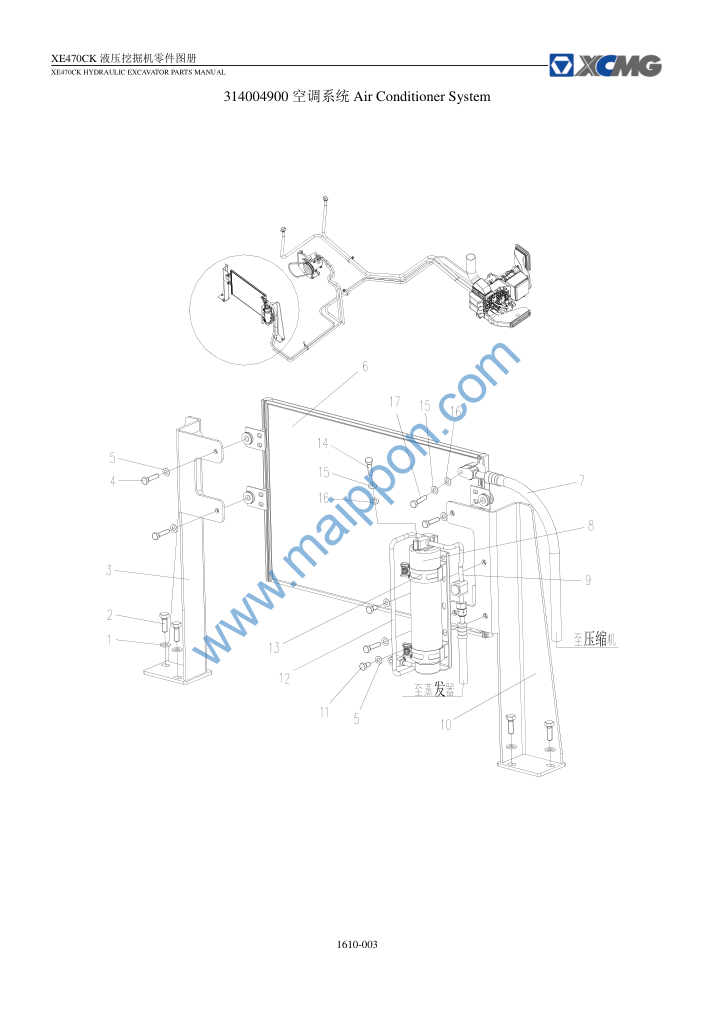

1610-003

Contact: maipponxcmg@yeah.net

329900302   加厚平垫圈Plain Washer

805046416   螺栓M10×30 10.9（达克罗） Bolt

314000355   冷凝器支架Bracket

805046457   螺栓M8×35 10.9（达克罗） Bolt

329900301   加厚平垫圈Plain Washer

803504812   冷凝器Condenser

803544084   压缩机–冷凝器软管Hose

803504813   储液罐Liquid Tank

803504822   储液罐-蒸发器硬管Pipe

314004901   冷凝器支架Bracket

805046504   螺栓M8×16 10.9（达克罗） Bolt

803506182   冷凝器-储液罐硬管Pipe

803504815   储液罐支架Bracket

805046498   螺栓M6×30（达克罗）Bolt

805338258   垫圈6（达克罗）Washer

805338275   垫圈6（达克罗）Washer

805046720   螺栓M6×35（达克罗）Bolt

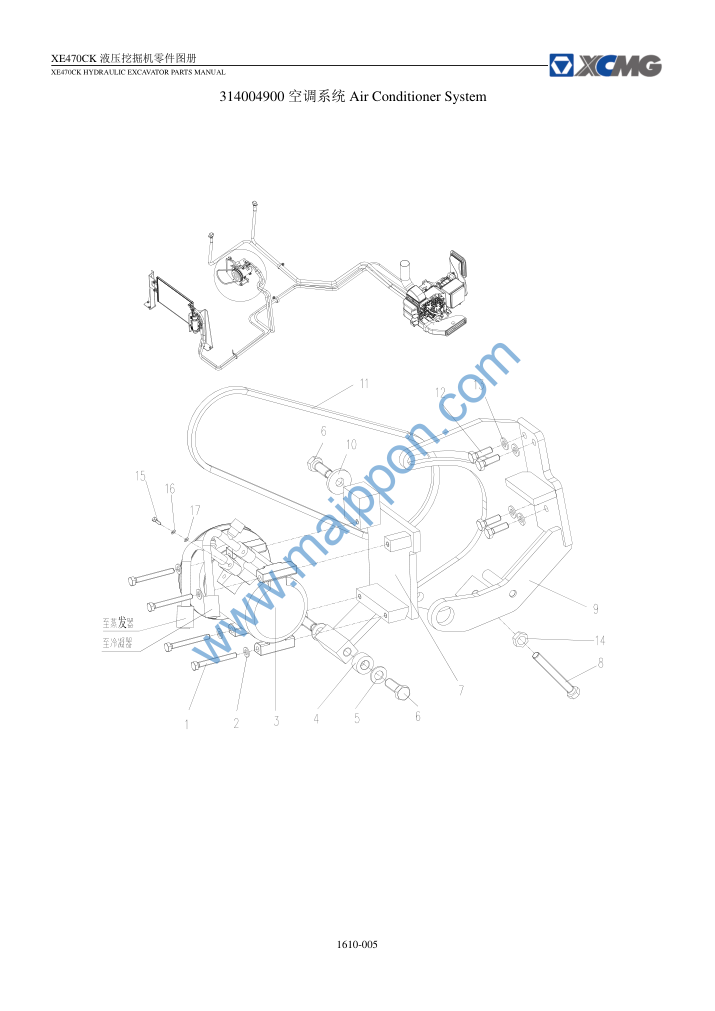

1610-005

Contact: maipponxcmg@yeah.net

805046523   螺栓M8×80 10.9（达克罗） Bolt

329900301   加厚大垫圈Washer *3 803548582 压缩机Compressor 1

314000351   隔套Distance Sleeve

805338283   垫圈 14 300HV（达克罗） Washer

805006415   螺栓M14×40 10.9（达克罗） Bolt *7 314000352 旋转架Revolving Bracket 1

805046560   螺栓M12×100 10.9 （达克罗）Bolt *9 314002299 固定架Bracket 1

314000357   大垫圈（Q235A）Washer

800306030   汽车V带V-Belt

805046416   螺栓M10×30 10.9（达克罗） Bolt

329900302   加厚平垫圈Plain Washer

805238372   螺母M12 10（达克罗）Nut

805046498   螺栓M6×30（达克罗）Bolt

805338258   垫圈6（达克罗）Washer

805338275   垫圈6（达克罗）Washer

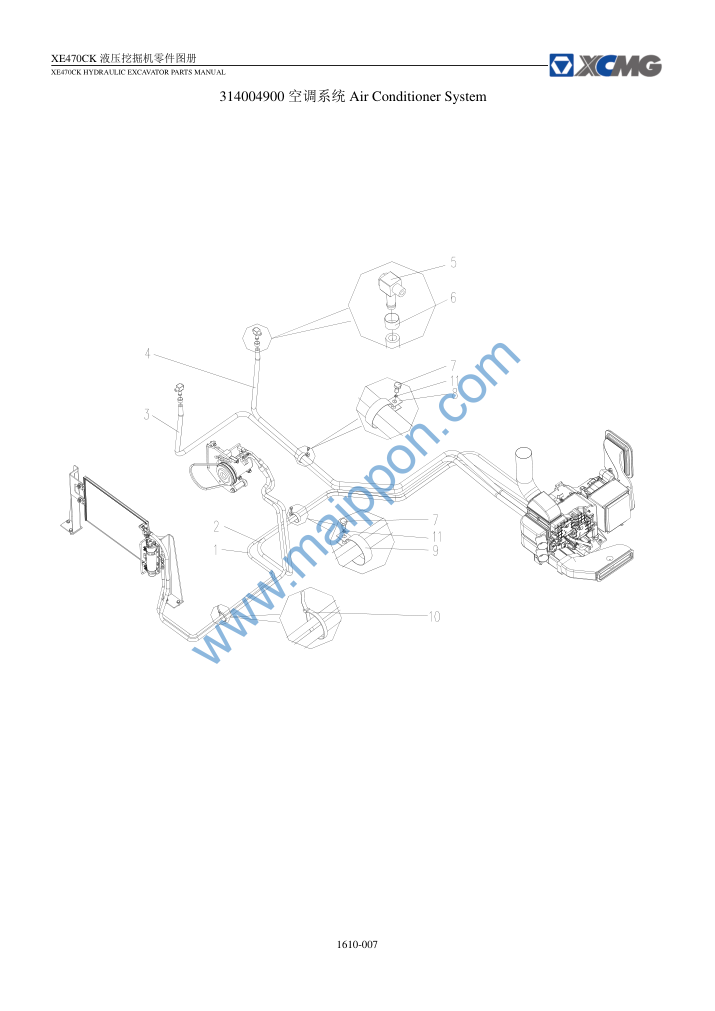

1610-007

Contact: maipponxcmg@yeah.net

803545382   储液罐－蒸发器软管总成 Hose *2 803548580 蒸发器－压缩机软管总成 1 Hose *3 822102487 输水胶管Hose 1 *4 822102488 输水胶管Hose 1

314000390   水管接头Joint

801969003   喉箍Clamp

805046504   螺栓M8×16 10.9（达克罗） Bolt

819908675   胶套卡箍Clamp

801905672   胶套卡箍Clamp

801905662   扎带ZD200×8Bandage

329900301   加厚平垫圈Plain Washer
