机棚 Apparatus Cab (314001696)

XE470CK 液压挖掘机零件图册 / Parts Catalog

---

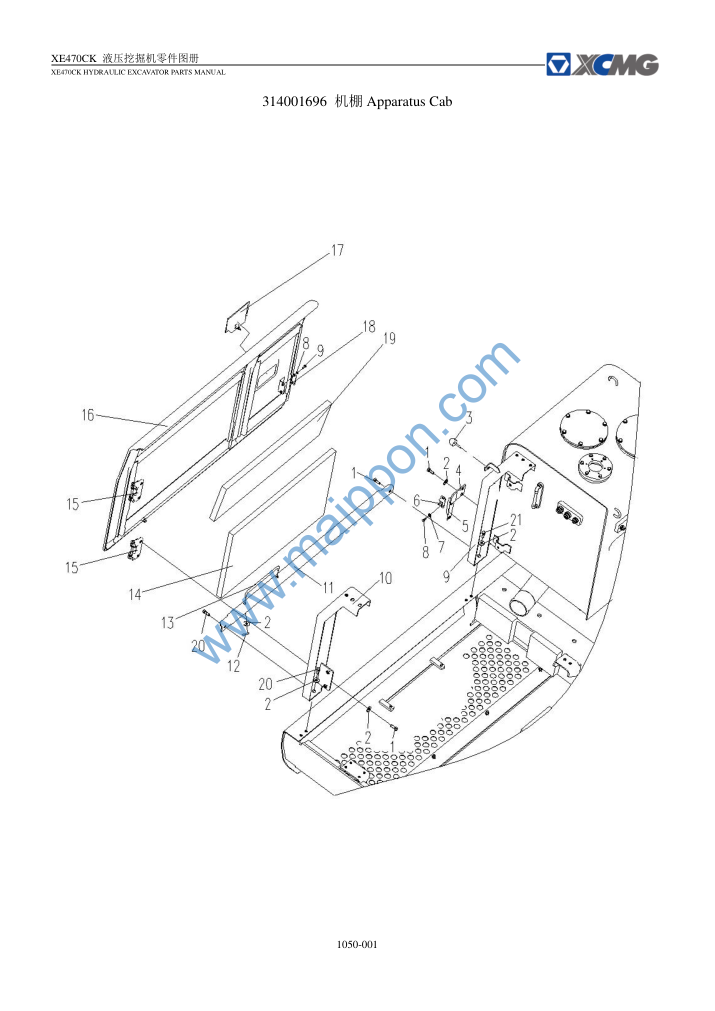

1050-001

Contact: maipponxcmg@yeah.net

801905669   防碰球Stopper Ball

314000243   门锁挡Stopper

314000241   限位安装板Shell

819908620   导向块Guide Block

805338275   垫圈6（达克罗)Washer

805046481   螺栓M6×16（达克罗）Bolt

314000201   左前框架Frame *10 314000232 左后框架Frame 1

314000229   左下边梁Beam

314000405   开口销Pin

314000203   风钩Stay

314000199   海绵Sponge

801503918   铰链总成Hinge

314000197   左侧门Door

801503917   门锁Lock

819908621   导向座Guide Block

314000198   海绵Sponge

805046416   螺栓M10×30 10.9 （达克罗）Bolt

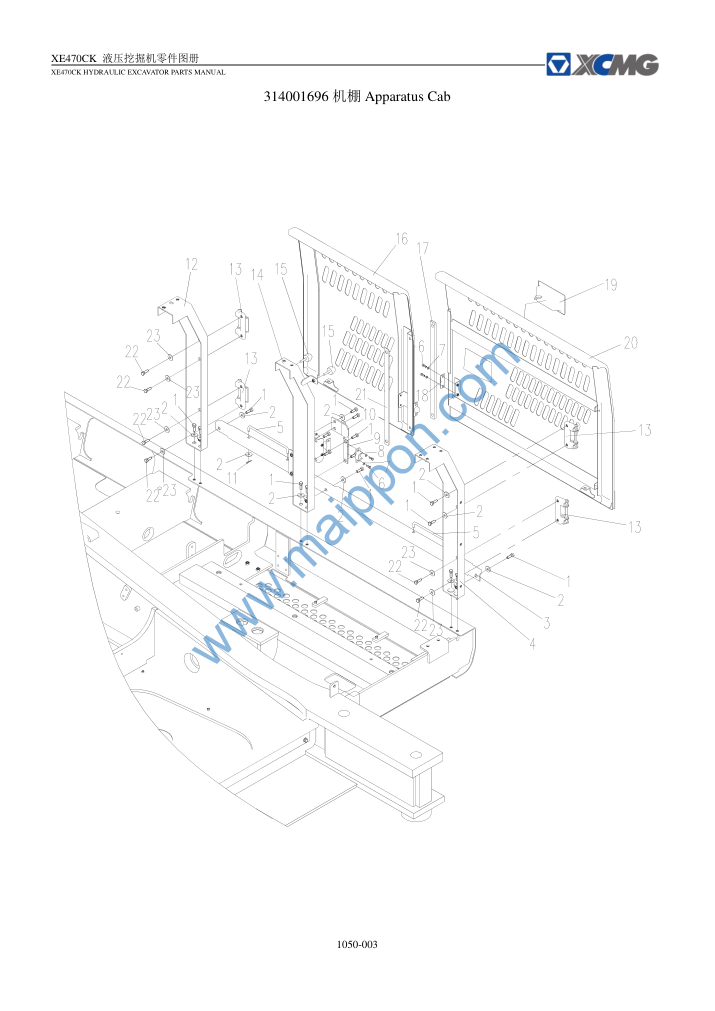

1050-003

Contact: maipponxcmg@yeah.net

805046416   螺栓 M10×30 10.9 （达克罗）Bolt

329900343   加厚大垫圈Washer

314000226   右下边梁Beam *4 314000233 右后框架Frame 1

314000203   风钩Stay

805046481   螺栓M6×16 10.9（达克罗）

805338275   B垫o圈lt 6（达克罗）Washer

819908620   导向块Guide Block

314000241   限位安装板Fixing Board

314000243   门锁挡Stopper

314000405   开口销Pin

314000224   右前框架Frame

801503918   铰链总成Hinge

314000728   右中框架Frame

801905669   防碰球Stopper Ball

314000189   右前侧门Door

314000664   橡胶条Trim Seal

819908621   导向座Guide Seat

801503917   门锁Lock

314000193   右后侧门Door

314000663   橡胶条Trim Seal

805006412   螺栓M12×30 10.9（达克罗） Bolt

329900298   加厚大垫圈Washer

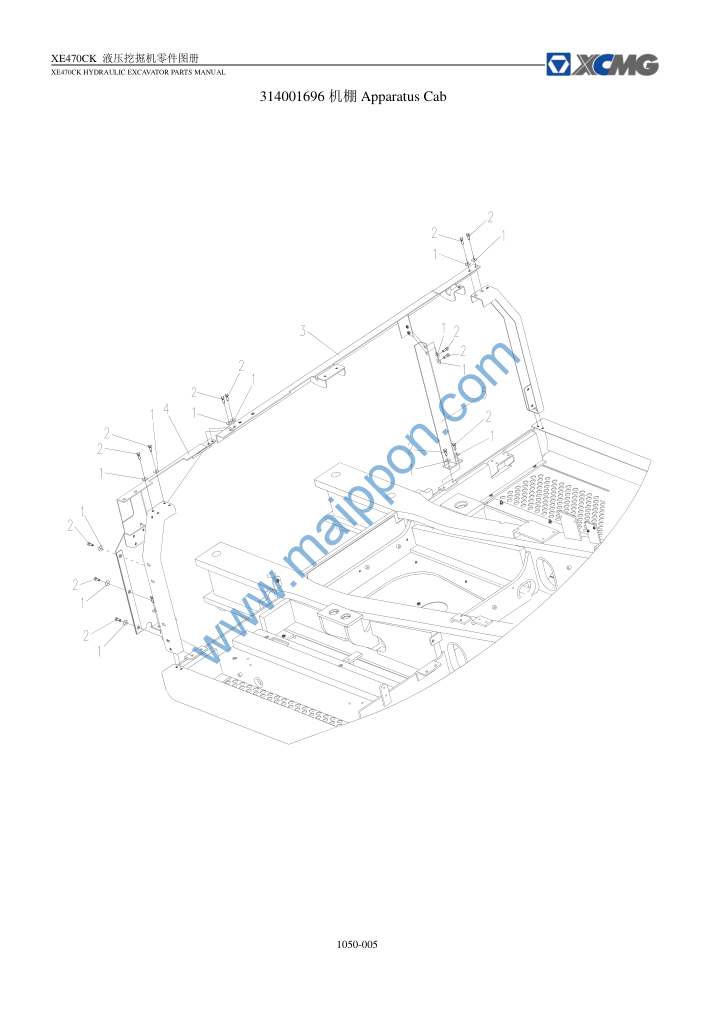

1050-005

Contact: maipponxcmg@yeah.net

329900343   加厚大垫圈Bolt

805046416   螺栓M10×30 10.9（达克罗） Washer *3 314000235 左后横梁Beam 1

314000234   右后横梁Beam

314000236   后立柱Upright

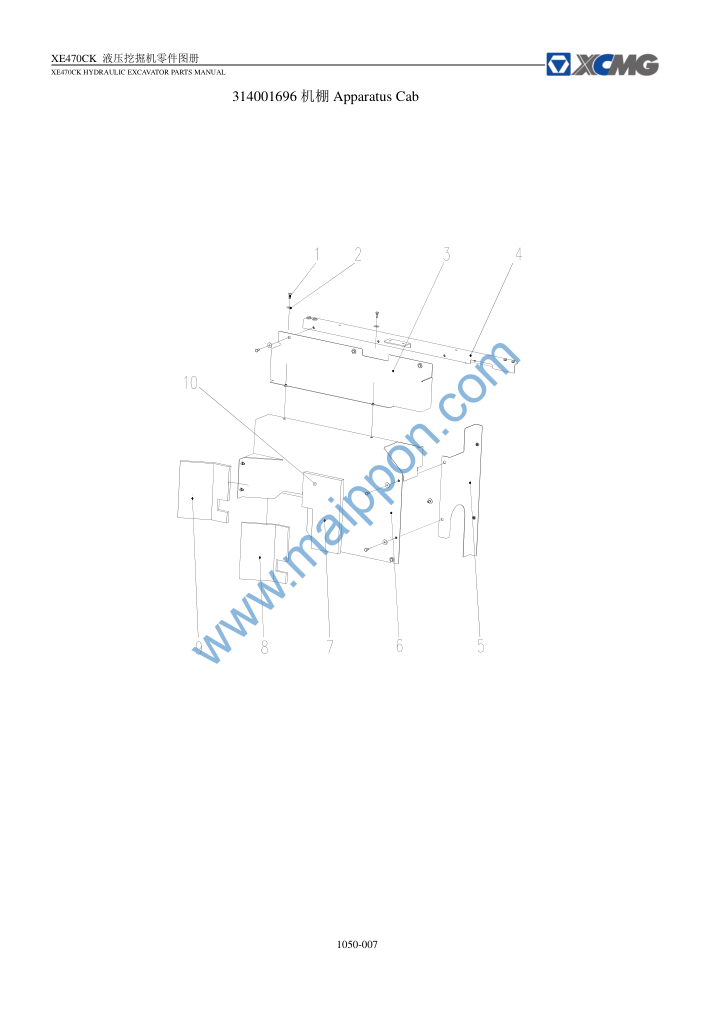

1050-007

Contact: maipponxcmg@yeah.net

805046416   螺栓M10×30 10.9（达克罗） Bolt

329900297   加厚大垫圈Washer

314000207   中上封板Cover

314000206   前中横梁Beam

314002537   中侧封板Cover *6 314003391 封板Cover 1

314001382   海绵Sponge

314001380   海绵Sponge

314001381   海绵Sponge *10 801969777 塑料扣帽Plastic Cap 3 # 注： #：表示该页零件表中新增加的零件。

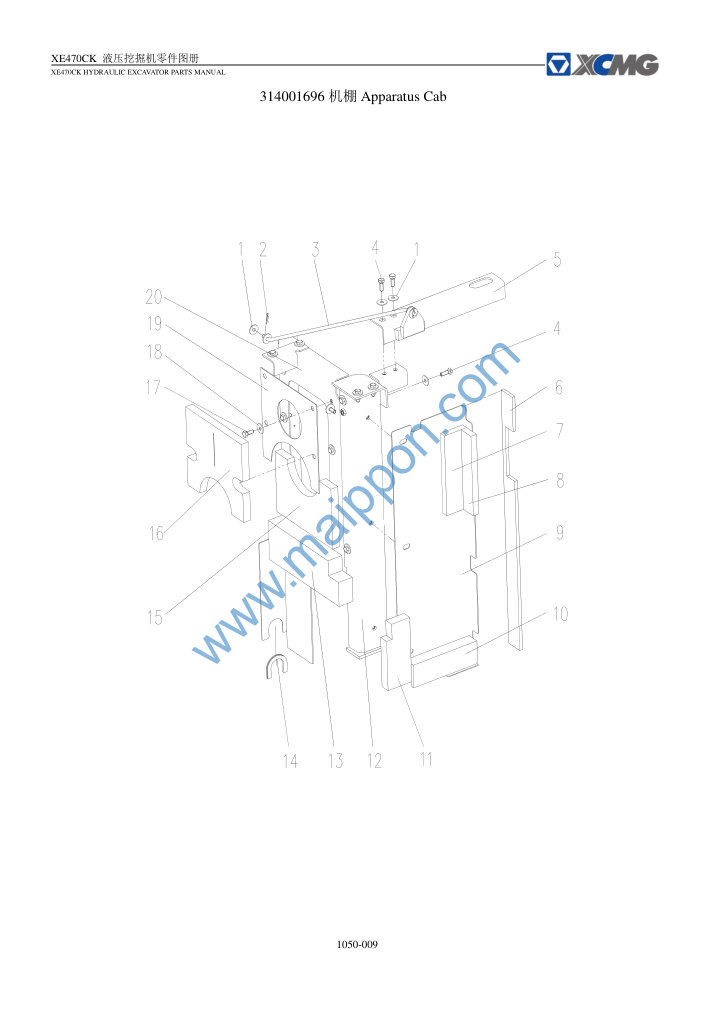

1050-009

Contact: maipponxcmg@yeah.net

329900343   加厚大垫圈Washer

314000405   开口销Pin

314000242   支撑杆Support Lever

805046416   螺栓M10×30 10.9（达克罗） Bolt

314000223   右前横梁Beam

314001647   海绵Sponge

314001644   海绵Sponge

314001645   海绵Sponge

314001131   封板Cover

314001646   海绵Sponge

314000222   海绵Sponge

314000220   右立柱Upright

314001190   海绵Sponge

801907830   密封条Sealing Strips

314001717   海绵Sponge

314001718   海绵Sponge

805011330   螺栓M10×25 10.9（达克罗） Bolt

329900297   加厚大垫圈Washer

314001719   板Cover

314001716   右前封板Cover

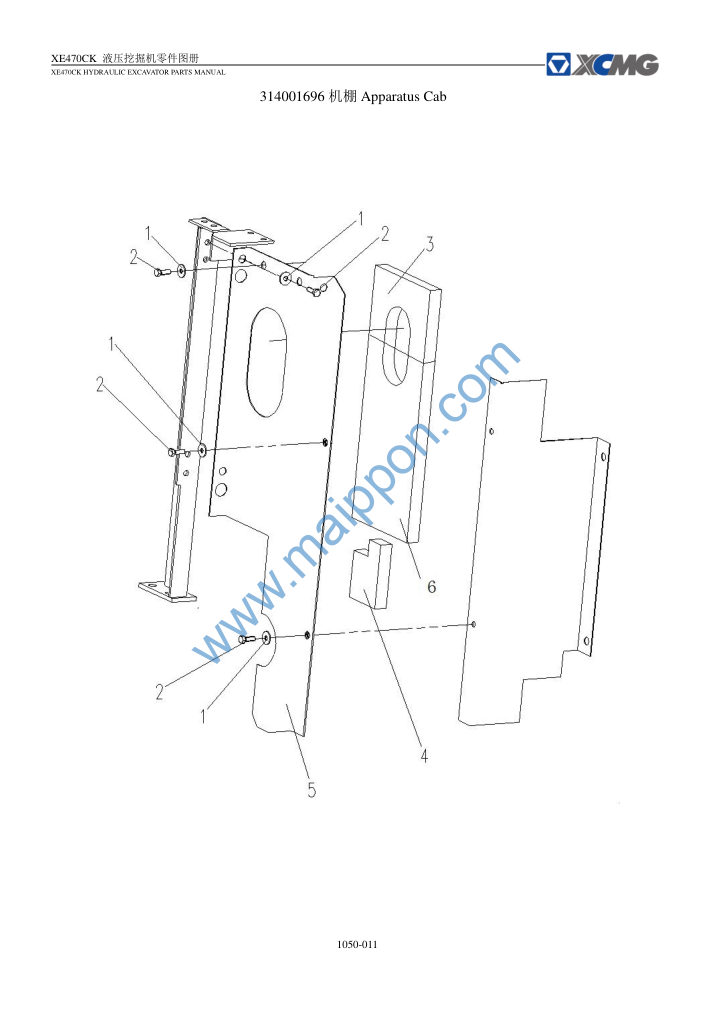

1050-011

Contact: maipponxcmg@yeah.net

329900343   加厚大垫圈Washer

805046416   螺栓M10×30 10.9（达克罗） Bolt

314005128   海绵Sponge

314000216   海绵Sponge

314001129   封板Cover

314005129   海绵Sponge

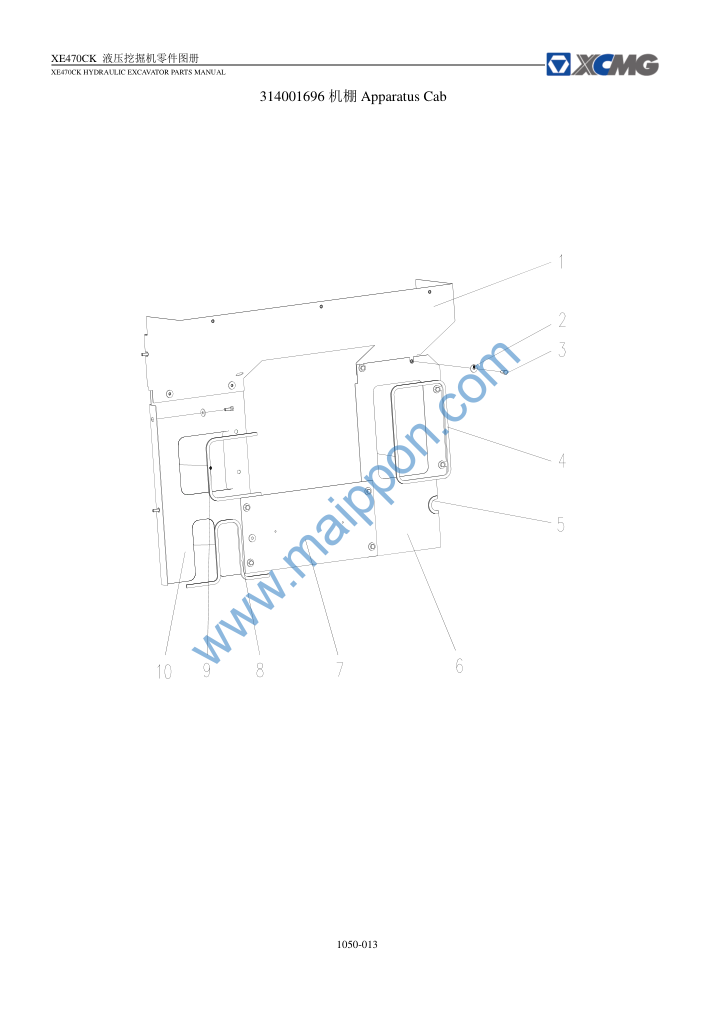

1050-013

Contact: maipponxcmg@yeah.net

314000230   左上封板Cover

329900343   加厚大垫圈Washer

805011330   螺栓M10×25 10.9（达克罗） Bolt

801968356   密封条Sealing Strips

801906748   密封条Sealing Strips

314001655   左侧封板（二）Cover

314000763   左侧封板（三）Cover

801968429   密封条Sealing Strips

801968431   密封条 Sealing Strips

314001710   左侧封板（一）Cover

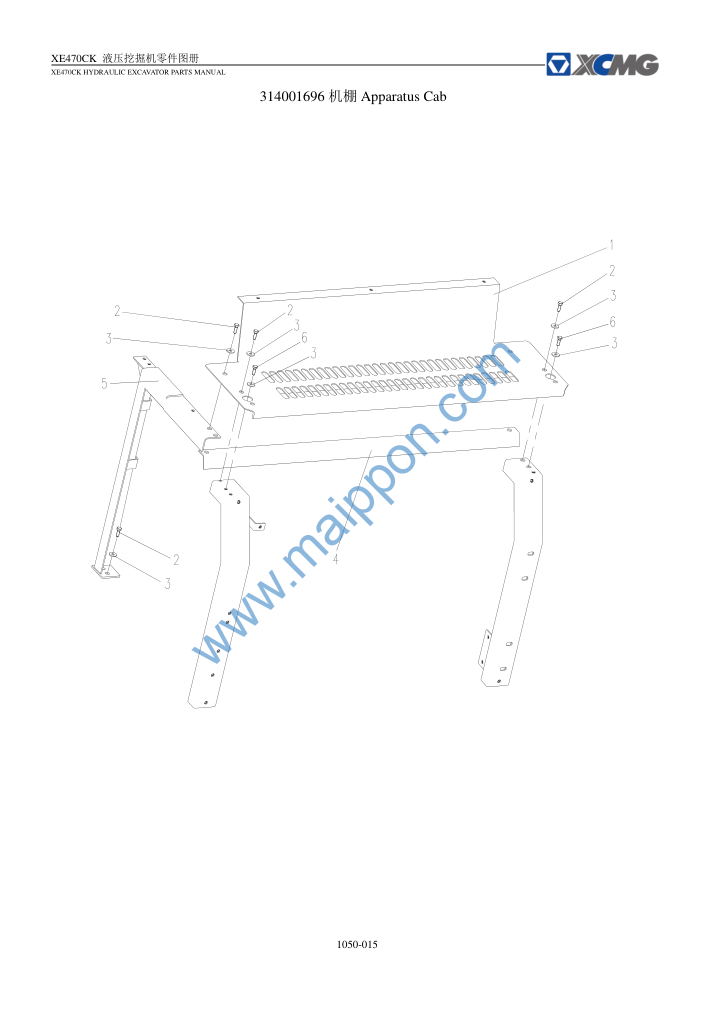

1050-015

Contact: maipponxcmg@yeah.net

314000238   左盖板Cover

805046416   螺栓M10×30 10.9 （达克罗）Bolt

329900343   加厚大垫圈Washer

314000388   左上边梁Beam

314000205   左前横梁Beam

805046416   螺栓M10×30 10.9 （达克罗）Bolt

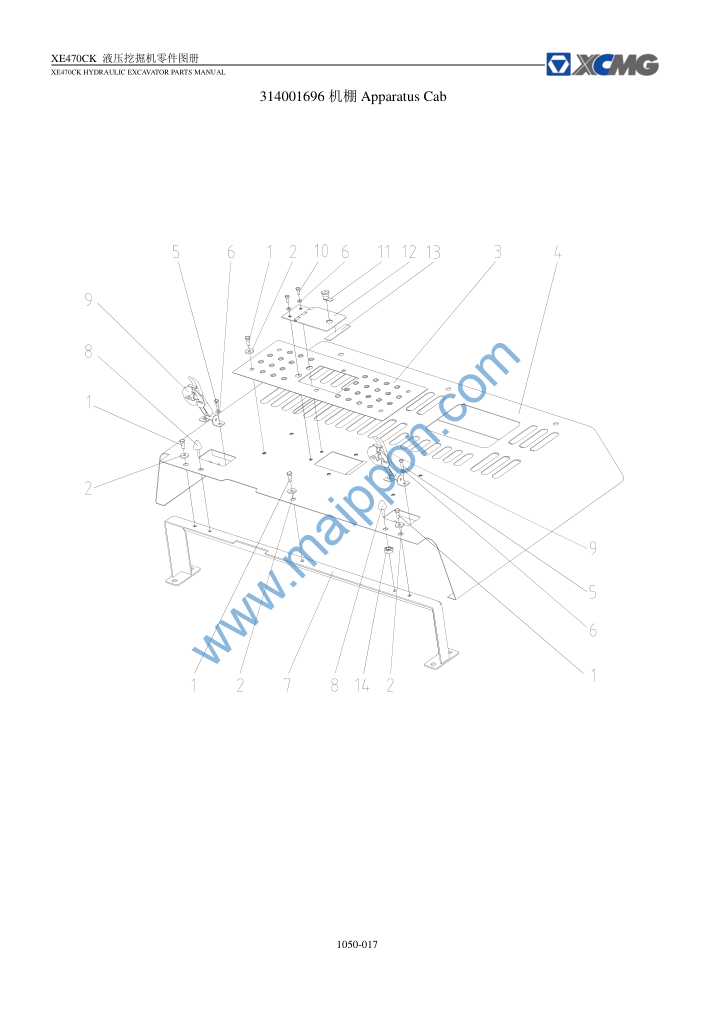

1050-017

Contact: maipponxcmg@yeah.net

805011330   螺栓M10×25 10.9 （达克罗）Bolt

329900343   加厚大垫圈Washer

314002849   防滑板Anti-Skid Plate

314002843   发动机罩ⅡCover

805046511   螺栓M8×30 10.9 （达克罗）Bolt

329900301   加厚平垫圈Washer

314000208   中上框架Frame

801905669   防碰球Stopper Ball

801503870   机罩锁Lock

805046508   螺栓M8×20Bolt

819909364   锁Lock

314002838   加注盖Filling Cover

314002837   减震条Damper

805238378   螺母M8 10（达克罗）Nut

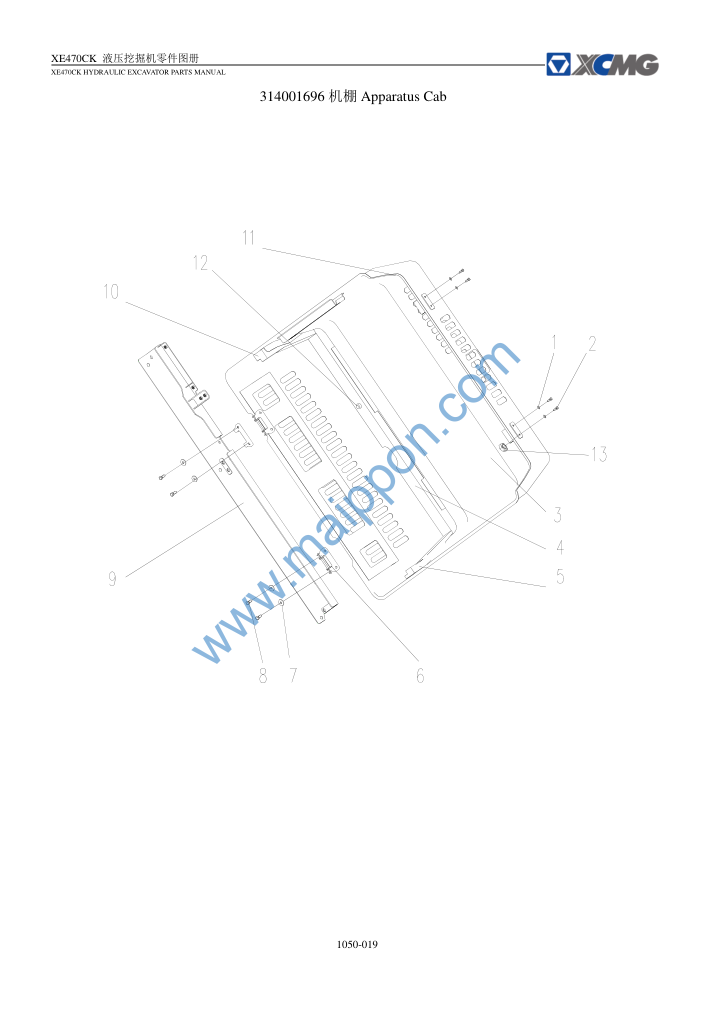

1050-019

Contact: maipponxcmg@yeah.net

329900301   加厚平垫圈Washer

805046511   螺栓M8×30 10.9 （达克罗）Bolt *3 314003392 发动机罩Cover 1

314001638   海绵Sponge

314001670   海绵Sponge

801503918   铰链总成Hinge

329900298   加厚大垫圈Washer

805006412   螺栓M12×30 10.9 （达克罗）Bolt *9 314001698 右盖板Cover 1

314001667   海绵Sponge

801968658   密封条SealingStrips 1 L= *12 801969777 塑料扣帽Plastic Cap 3 #

805238378   螺母M8 10.9（达克罗）Nut 注： #：表示该页零件表中新增加的零件。

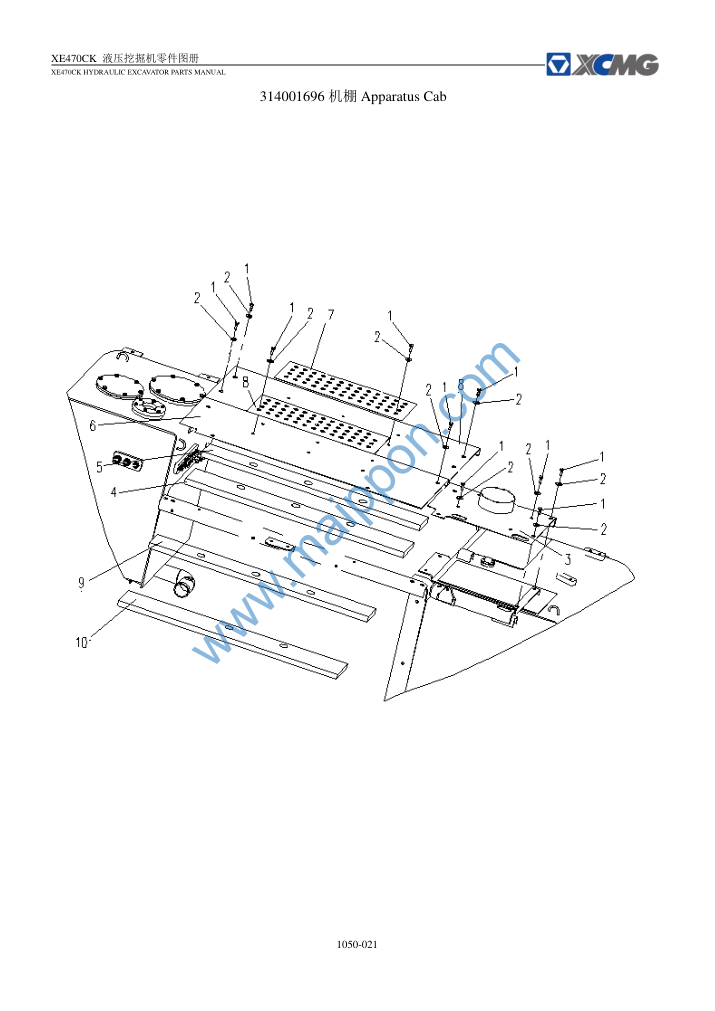

1050-021

Contact: maipponxcmg@yeah.net

314001700   右前盖板Cover

314000184   海绵Sponge

314000185   海绵Sponge

314001372   中前盖板Cover

314000186   防滑板Anti-Skid Plate

314000183   中后盖板Cover

314000180   海绵Sponge

314000181   海绵Sponge
