下车液压管路 Hydraulic Piping (314000324)

XE470CK 液压挖掘机零件图册 / Parts Catalog

---

p415

Contact: maipponxcmg@yeah.net

803309853   软管总成 2 1310 P 803382456 2 增加波纹管

803382456   软管总成 2 1404 803384923 2 长度2650-

803309854   软管总成 2 1310 P 803382457 2 增加波纹管

803382457   软管总成 2 1404 803384922 2 长度2620-

803309852   软管总成 2 1310 P 803382454 2 增加波纹管

803382454   软管总成 2 1404 803384921 2 大马达-小马达

803173365   法兰组件 4 1404 P 803201542 4 大马达-小马达

803173220   接头 2 1404 P 803199870 2 大马达-小马达

803177263   软管总成 2 1404 P 803165962 2 长度500- 注： #：表示该页零件表中新增加的零件。

2100-001

Contact: maipponxcmg@yeah.net

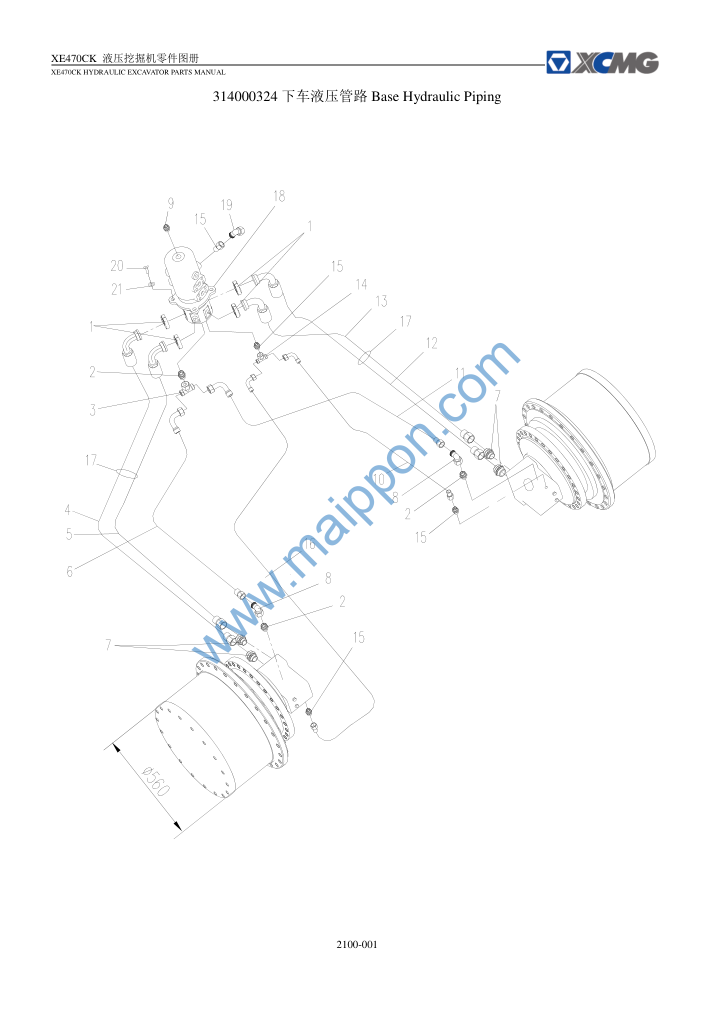

803172174   接头 Joint

803164788   三通接头 Branch Joint *4 803382360 胶管总成 Hose 1 *5 803382360 胶管总成 Hose 1

803382358   胶管总成 Hose

803172166   接头 Joint *8 803166543 弯头 Elbow 2 #

803172788   接头 Joint *10 803382359 软管总成 Hose 1 *11 803382358 胶管总成 Hose 1

803382360   胶管总成 Hose

803382360   胶管总成 Hose

803166484   三通接头 Branch Joint

803172161   接头 Joint *16 803382359 胶管总成 Hose 1

801903117   扎带 Bandage

800305453   中心回转接头 Center Swivel Joint

803166487   接头 Joint

805006280   螺栓 M16×45 10.9（达克罗）Bolt

329900304   加厚平垫圈 Plaint Washer 注： #：表示该页零件表中新增加的零件。

2100-003

Contact: maipponxcmg@yeah.net

803172174   接头 Joint

803164788   三通接头 Branch Joint *4 803384923 胶管总成 Hose 2 *5 803384922 胶管总成 Hose 2 *6 803384921 胶管总成 Hose 2 *7 803201542 法兰组件 Flange 4 *8 803199870 接头 Joint 2 *9 803382455 软管总成 Hose 2

314001614   加长接头 Joint

805338302   垫圈 14 Washer *12 803165962 胶管总成 Hose 2

805338303   垫圈 16 Washer

314001613   加长接头 Joint

801903117   接头 Joint

803166484   三通接头 Branch Joint

803172161   接头 Joint

800305453   中心回转接头 Center Swivel Joint

803172651   接头 Joint

803166487   接头 Joint

803172788   接头 Joint

805006280   螺栓 M16×45 10.9（达克罗）Bolt

329900304   加厚平垫圈 Plaint Washer
