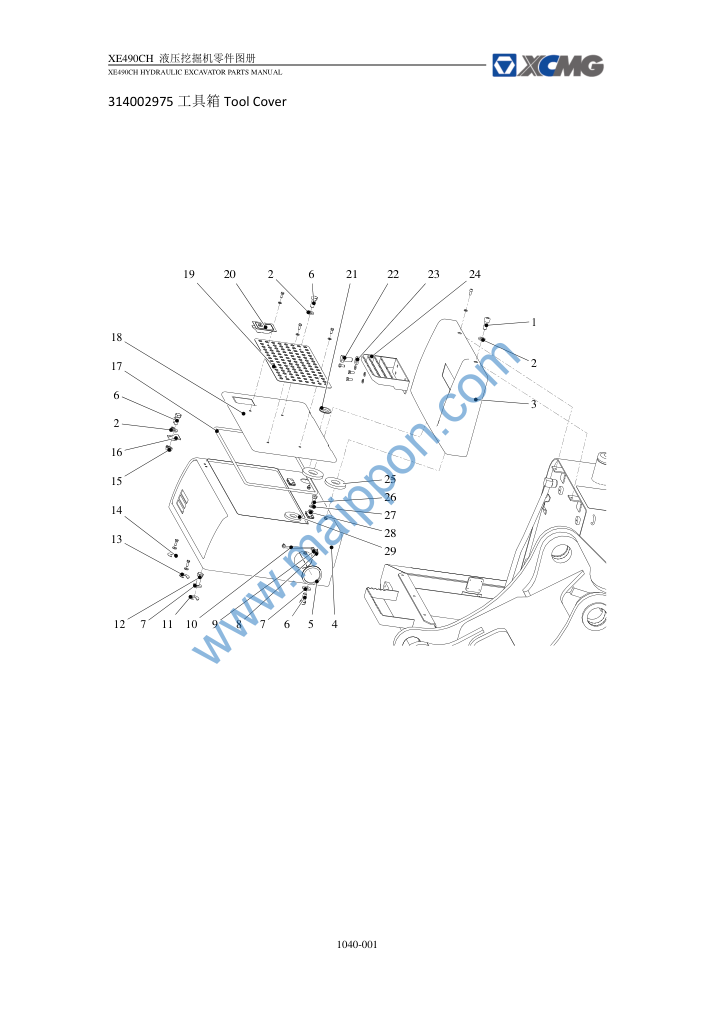

工具箱 Tool Cover (314002975)

XE490CH 液压挖掘机零件图册 / Parts Catalog

---

1040-001

Contact: maipponxcmg@yeah.net

805139858   螺钉M10×2510.9（达克罗） Screw

329900302   加厚平垫圈 Washer

314003374   上箱体 Tank Body

314003301   下箱体组件 Tank Body

314000392   护套Ⅰ Jacket

805011330   螺栓M10×2510.9（达克罗） Bolt

329900297   加厚大垫圈 Washer

805603553   开口销2.5×14 Pin

329900296   加厚大垫圈 Washer

314000613   拉杆组件 Pull-Rod

329900173   调整垫片 Washer

805046416   螺栓M10x30 10.9（达克罗） Blot

329900167   调整垫片 Washer

329900161   调整垫片 Washer

805238371   螺母 M10 10（达克罗） Nut

314000616   锁扣 Catch

801907781   BENYU-01 正泡胶条L=2510 Sealing Strips

314001832   上盖板 Cover Plate

314000617   防滑板 Anti-Skid Plate

819906631   锁 Lock

314000394   护套Ⅲ Rubber

805046469   螺栓M12x25 10.9（达克罗） Blot

329900303   加厚平垫圈 Washer

314002979   踏板 Pedal

314003376   垫块 Raising Block

805046508   螺栓M8×20 10.9（达克罗） Bolt

805338259   垫圈 8（达克罗） Washer

805238378   螺母 M8 10（达克罗） Nut

329900301   加厚平垫圈 Washer
